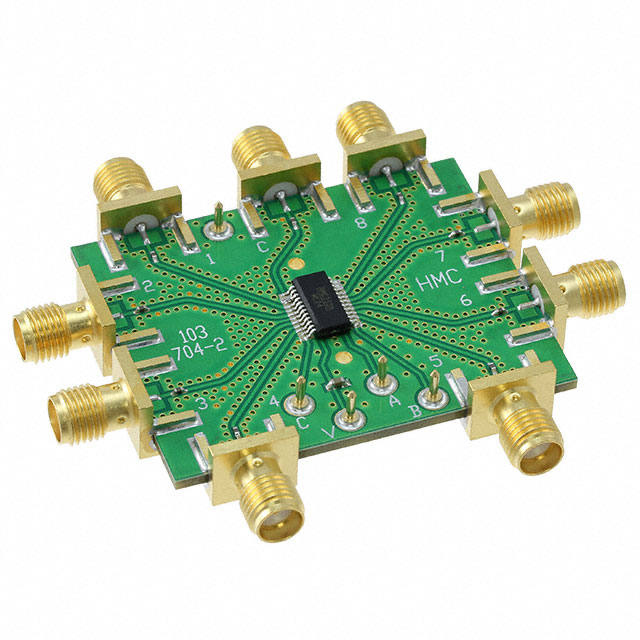

EV1HMC253AQS24

厂牌: ANALOG DEVICES
产品描述: HMC253AQS24/HMC253AQS24E RF Switch Evaluation Board
供应商型号: 4033121
供应商: 海外现货
标准整包数: 1
ANALOG DEVICES 评估、开发板开发工具 EV1HMC253AQS24

EV1HMC253AQS24概述

    # HMC253AQS24 / 253AQS24E GaAs MMIC SP8T Non-Reflective Switch

    产品简介


    HMC253AQS24 / 253AQS24E 是一款高性能的 GaAs 单片微波集成电路(MMIC)八位切换器(SP8T),设计用于直流到2.5 GHz的频率范围。这种多投掷开关在CATV/DBS、CDMA、Cellular/PCS等领域中有着广泛的应用,尤其适用于需要高集成度和低插入损耗的应用场景。

    技术参数


    HMC253AQS24 / 253AQS24E 的主要技术参数如下:
    - 插入损耗:在不同频率范围内的插入损耗如下:
    - DC - 1.0 GHz:1.0 dB
    - DC - 2.0 GHz:1.1 dB
    - DC - 2.5 GHz:1.4 dB
    - 隔离度:在不同频率范围内的隔离度如下:
    - DC - 1.0 GHz:35 dB
    - DC - 2.0 GHz:30 dB
    - DC - 2.5 GHz:28 dB
    - 反射损耗(“开态”):在不同频率范围内的反射损耗如下:
    - DC - 1.0 GHz:21 dB
    - DC - 2.0 GHz:20 dB
    - DC - 2.5 GHz:16 dB
    - 反射损耗(RF1-8)“关态”:在0.3至2.5 GHz频率范围内的反射损耗为8 dB
    - 输入功率压缩点:在0.3至2.5 GHz频率范围内的输入功率压缩点为20 dBm(0.3-0.5 GHz),23 dBm(0.5-2.5 GHz)
    - 第三阶交调截点:在0.3至2.5 GHz频率范围内的第三阶交调截点为41 dBm(每个音调为+10 dBm)
    - 开关特性:上升/下降时间(10/90% RF)为20 ns,接通/断开时间为90 ns

    产品特点和优势


    - 低插入损耗:HMC253AQS24 / 253AQS24E 在2 GHz时的插入损耗仅为1.1 dB,这使得它成为需要高效信号传输的应用的理想选择。

    - 单正电源供电:仅需单一正电源供电(Vdd = +5V),方便系统集成。

    - 集成3:8 TTL解码器:无需外部解码器,简化电路设计,提高可靠性。

    - 温度稳定性:插入损耗随温度变化较小,适用于各种环境条件下的稳定运行。

    应用案例和使用建议


    应用案例
    - CATV/DBS: 广泛应用于宽带电视和卫星通信系统中,实现高效的信号切换。
    - CDMA: 在蜂窝网络中用于多路径信号处理,提高通信质量。
    - Cellular/PCS: 适用于移动通信和专网通信系统,确保信号可靠传输。
    使用建议
    - 热管理:确保适当的散热措施,避免过热影响性能。
    - 接地要求:通过充分的接地连接和使用多个过孔连接顶层和底层的地平面,确保良好的电磁兼容性。
    - 阻抗匹配:在射频端口处使用50欧姆阻抗匹配,以减少反射损耗。

    兼容性和支持


    - 兼容性:HMC253AQS24 / 253AQS24E 可与其他标准射频模块和系统兼容,适用于各种电子设备。
    - 支持:Analog Devices 提供详尽的技术文档和支持服务,包括数据表、材料声明和质量保证文件。同时提供工程师专区(EngineerZone)和区域技术支持电话,帮助用户解决使用过程中的技术问题。

    常见问题与解决方案


    - 问:HMC253AQS24 / 253AQS24E 是否适用于宽频段应用?
    - 答:是的,HMC253AQS24 / 253AQS24E 支持从直流到2.5 GHz的宽频段应用,满足多种应用需求。

    - 问:如何处理开关失效的问题?
    - 答:首先检查供电电压是否正确;其次确认控制信号是否正确;最后检查PCB布局是否存在设计缺陷,如接地不良或阻抗不匹配等问题。

    总结和推荐


    综上所述,HMC253AQS24 / 253AQS24E 是一款性能优越、应用广泛的射频切换器,特别适合于CATV/DBS、CDMA、Cellular/PCS等领域。其低插入损耗、集成解码器和优良的温度稳定性使其在多种应用中表现出色。强烈推荐在需要高性能射频切换的场合下使用这款产品。对于有兴趣进一步了解或采购该产品的读者,可通过Analog Devices的官方网站或联系技术支持获取更多信息。
