110865-HMC453QS16G

厂牌: ANALOG DEVICES

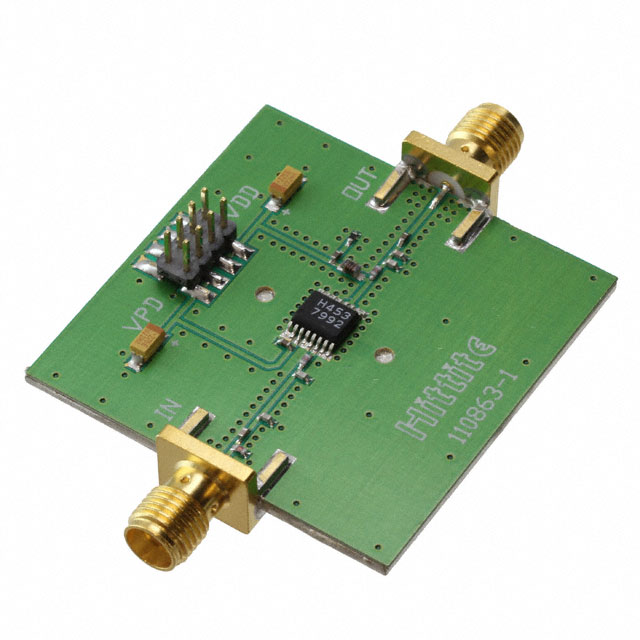

产品描述: HMC453QS16G RF Amplifier Evaluation Board
供应商型号: Q-110865-HMC453QS16G
供应商: 国内现货
标准整包数: 0
ANALOG DEVICES 评估、开发板开发工具 110865-HMC453QS16G

110865-HMC453QS16G概述

    HMC453QS16G / 453QS16GE:1.6瓦功率放大器

    产品简介


    HMC453QS16G 和 HMC453QS16GE 是高动态范围的GaAs InGaP HBT(异质结双极晶体管)功率放大器,频率范围为0.4至2.2GHz。它们采用小型化的16引脚QSOP塑料封装,具有高性能的增益和输出IP3。这些放大器广泛应用于移动通信、蜂窝通信、无线本地环路(WLL)、ISM频段和固定无线通信等领域。

    技术参数


    - 频率范围: 0.4GHz 至 2.2GHz
    - 增益:
    - 0.4GHz时典型值为21.5dB
    - 2.1GHz时典型值为8dB
    - 饱和输出功率(Psat):
    - 32.25dBm @ 0.4GHz
    - 33.5dBm @ 2.1GHz
    - 输出三阶交调截点(IP3):
    - +47dBm @ 0.4GHz
    - +51dBm @ 2.1GHz
    - 电源电流(Icq): 725mA
    - 控制电流(IPD): 12mA
    - 电源电压: +5V
    - 包封: QSOP16G SMT封装
    - 尺寸: 29.4mm²

    产品特点和优势


    HMC453QS16G(E) 的核心优势在于其高输出IP3和功率附加效率(PAE),这使得它成为多种通信系统的理想选择。特别是其能够在高温和低温环境下保持稳定的性能表现,进一步增强了其在苛刻条件下的可靠性。此外,集成的电源控制功能(VPD)使其能够实现完全关断或者RF输出功率/电流控制,增强了应用的灵活性。

    应用案例和使用建议


    HMC453QS16G(E) 广泛适用于GSM、GPRS、EDGE、CDMA、W-CDMA、CATV、电缆调制解调器以及固定无线通信等领域。根据其高增益和IP3性能,它非常适合需要高动态范围的场景。在实际使用中,应特别注意温度对性能的影响,以确保其在特定环境下的稳定运行。
    建议使用策略:
    1. 在应用前,确保正确理解其频率范围、增益和IP3特性。
    2. 确保使用+5V电源供电,以维持其最佳性能。
    3. 遵循制造商的建议,考虑使用适当的外部组件来优化其性能。

    兼容性和支持


    HMC453QS16G(E) 与其他标准的电子元件具有良好的兼容性,便于在现有的系统中进行集成。此外,Hittite Microwave Corporation 提供技术支持,帮助用户优化其在特定应用中的性能。

    常见问题与解决方案


    - 问题: 输出功率不足
    - 解决方案: 检查电源电压是否达到+5V,确认输入信号电平。

    - 问题: 温度影响性能
    - 解决方案: 使用合适的散热措施,确保其工作在指定的温度范围内。

    总结和推荐


    HMC453QS16G/E 是一款性能优异的高动态范围功率放大器,适用于多种无线通信应用。其高输出IP3和PAE,加上其集成的电源控制功能,使它成为市场上非常有竞争力的产品。对于需要高动态范围的应用,我们强烈推荐这款产品。然而,在选择之前,建议详细咨询供应商以获取最佳配置建议。

110865-HMC453QS16G参数

参数
零件状态 在售
包装方式 盒装

110865-HMC453QS16G厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

110865-HMC453QS16G数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 评估、开发板开发工具 ANALOG DEVICES 110865-HMC453QS16G 110865-HMC453QS16G数据手册

110865-HMC453QS16G封装设计

查看详情并下载
Symbol
Footprint
3D Model
