首页  >  产品百科  >  EV1HMC539ALP3

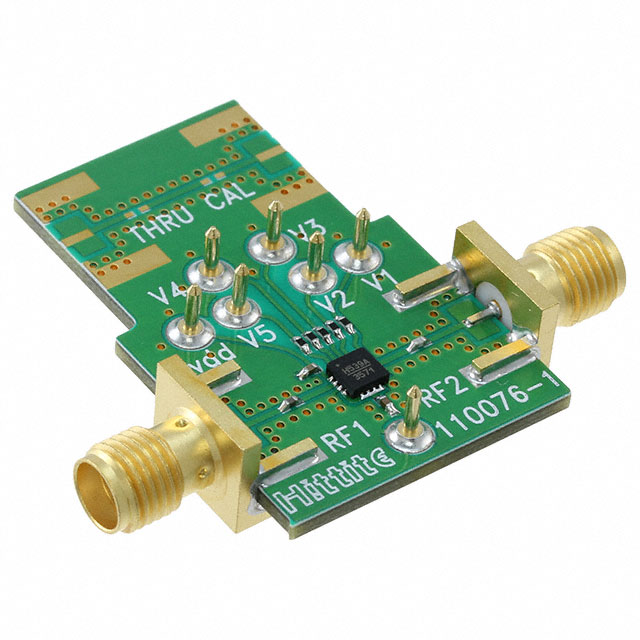

EV1HMC539ALP3

厂牌: ANALOG DEVICES
产品描述: HMC539ALP3 Digital Attenuator Evaluation Board
供应商型号: 1127-3172-ND
供应商: Digi-Key
标准整包数: 1
ANALOG DEVICES 评估、开发板开发工具 EV1HMC539ALP3

EV1HMC539ALP3概述


    产品简介


    HMC539ALP3/539ALP3E数字式表面贴装衰减器是一种高精度、宽带的5位数字衰减器,采用GaAs MMIC技术制造。它适用于各种射频(RF)和中频(IF)应用,如蜂窝基础设施、ISM、MMDS、WLAN、WiMAX、WiBro、微波无线电与VSAT通信系统,以及测试设备和传感器等。此器件通过单个正向控制线进行操作,具有优良的插入损耗和高输入三阶截点(IIP3),适合各种严苛的电信和工业应用。

    技术参数


    | 参数 | 频率范围(GHz) | 最小值(Min.) | 典型值(Typ.) | 最大值(Max.) | 单位 |
    |
    | 插入损耗 | DC - 1.5 GHz | 0.7 | 1.0 | 1.3 | dB |
    1.5 - 3.0 GHz | 1.0 | 1.3 | 1.7 | dB |
    3.0 - 4.0 GHz | 1.3 | 1.7 | - | dB |
    | 衰减范围 | DC - 4.0 GHz | - | - | 7.75 | dB |
    | 回波损耗 | DC - 3.0 GHz | 27 | - | - | dB |
    3.0 - 4.0 GHz | 25 | - | - | dB |
    | 衰减准确度 | DC - 3.0 GHz | ± (0.2 + 2%) | - | - | dB |
    3.0 - 4.0 GHz | ± (0.2 + 4%) | - | - | dB |
    | 输入压缩点 | 0.1 - 4.0 GHz | - | 32 | - | dBm |
    | 输入三阶截点 | 0.1 - 4.0 GHz | - | 62 | - | dBm |

    产品特点和优势


    - 高精度和低误差:步长为0.25 dB,典型的步进误差为±0.05 dB,确保了高度的精度。
    - 宽频率范围:覆盖DC到4 GHz,适用于广泛的射频和中频应用。
    - 高性能插入损耗:最大插入损耗仅为1.7 dB,非常适合需要高传输效率的应用。
    - 高IP3:输入三阶截点高达+62 dBm,有助于提高系统的动态范围和抗干扰能力。
    - 方便的控制接口:单正向控制线与TTL/CMOS兼容,易于集成。
    - 小型封装:采用3x3 mm SMT封装,便于安装和节省空间。

    应用案例和使用建议


    HMC539ALP3/539ALP3E衰减器广泛应用于蜂窝基站、无线网络设备及雷达系统中。为了实现最佳性能,在使用过程中需注意以下几点:
    - 电路设计:应采用50 Ω阻抗的信号线,并将引脚连接到地面平面,以确保良好的接地。
    - 电容选择:根据最低操作频率选择合适的外部去耦电容值,尽量靠近芯片放置以减少寄生效应。
    - 散热管理:考虑到热阻较高,建议使用高效的散热措施来保证长期稳定运行。

    兼容性和支持


    HMC539ALP3/539ALP3E与市场上大多数现代电子设备具有良好的兼容性,尤其是那些需要精确衰减控制的系统。制造商提供了详尽的技术支持和客户服务,可通过电话1-800-ANALOG-D或访问网站www.analog.com获取更多帮助。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插入损耗过高 | 检查连接线是否正确阻抗匹配,确认无断路或短路。 |
    | 控制电压不响应 | 检查电源电压是否正常,检查控制线连接是否有松动。 |
    | 温度过高 | 确保良好的散热设计,适当增加散热片。 |

    总结和推荐


    综上所述,HMC539ALP3/539ALP3E是一款优秀的数字式表面贴装衰减器,具备高精度、宽频率范围和良好的电气特性。其紧凑的设计和便捷的控制方式使其成为众多高要求应用的理想选择。强烈推荐给需要高性能衰减控制解决方案的工程师和技术人员。

EV1HMC539ALP3参数

参数
零件状态 在售
包装方式 盒装

EV1HMC539ALP3厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

EV1HMC539ALP3数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 评估、开发板开发工具 ANALOG DEVICES EV1HMC539ALP3 EV1HMC539ALP3数据手册
