EV1HMC524ALC3B

厂牌: ANALOG DEVICES

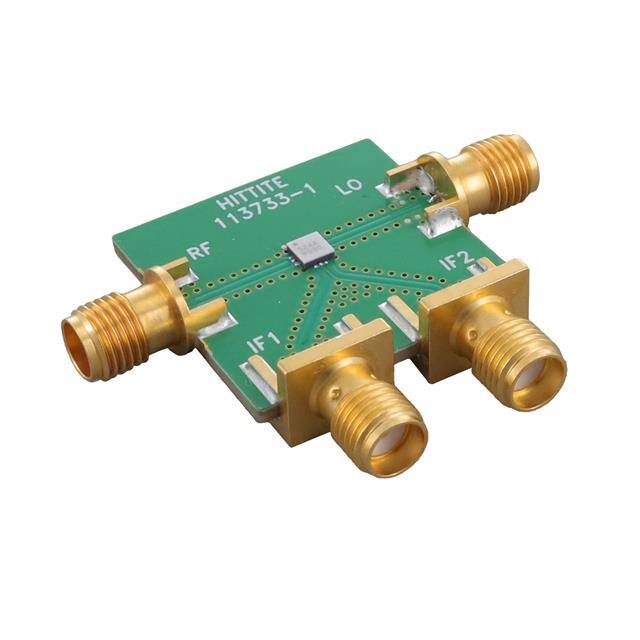

产品描述: HMC524ALC3B Up-Down Converter and Mixer Evaluation Board
供应商型号: 1127-3129-ND
供应商: Digi-Key
标准整包数: 1
ANALOG DEVICES 评估、开发板开发工具 EV1HMC524ALC3B

EV1HMC524ALC3B概述


    产品简介


    HMC524ALC3B射频混频器是一款高性能的毫米波段混频器,属于被动式设计,无需直流偏置。它采用GaAs(砷化镓)材料制成,能够以高效率实现射频信号的上变频和下变频。主要功能包括通过两个标准双平衡混频单元及一个90度混合耦合器来实现混频操作,适用于多种无线通信应用。具体应用场景包括点对点无线电、点对多点无线电、甚小口径终端(VSAT)、测试设备和传感器以及军事用途。

    技术参数


    - 频率范围:
    - 射频(RF)端口:22 GHz 至 32 GHz
    - 中频(IF)端口:DC 至 4.5 GHz
    - 本振(LO)端口:22 GHz 至 32 GHz
    - 转换损耗: 9 dB(典型值)
    - 图像抑制: 20 dB(典型值)
    - 本振至射频隔离: 35 dB(典型值)
    - 本振至中频隔离: 25 dB(典型值)
    - IP3: 18 dBm(典型值)
    - P1dB: 17 dBm(典型值)
    - 封装: 12引脚,3 mm x 3 mm 表面贴装陶瓷封装

    产品特点和优势


    HMC524ALC3B作为一款主动式的毫米波段混频器,具备多项优势:
    - 免偏置:无需直流偏置,简化了电路设计和维护。
    - 高图像抑制能力:20 dB的图像抑制能力使得它非常适合于图像拒绝混频器的应用。
    - 宽频率范围:22 GHz 至 32 GHz 的工作频率范围使其适用于多种高频无线通信系统。
    - 紧凑封装:12 引脚的3 mm x 3 mm 表面贴装陶瓷封装,体积小巧,适合空间受限的应用场合。

    应用案例和使用建议


    HMC524ALC3B 主要应用于高频率的无线通信系统中。例如,在点对点无线电通信系统中,HMC524ALC3B 可用于上下变频,从而提高无线通信链路的可靠性和带宽利用率。对于VSAT和测试设备的应用,HMC524ALC3B同样表现出色,其高隔离度特性确保了信号的纯净度。根据手册提供的测试数据,当工作温度范围在-40°C 到 +85°C 内时,HMC524ALC3B仍能保持良好的性能表现。因此,在极端环境下使用时也需考虑其热管理措施。
    使用建议:
    - 确保 RF/IF 输入功率不超过 20 dBm,以避免过载。
    - 注意环境温度的影响,特别是在高温条件下进行安装和使用时。
    - 为保证信号纯净度,外部引入的90度混合耦合器需要特别注意其品质和匹配性。

    兼容性和支持


    HMC524ALC3B 与其他电子元器件具有较好的兼容性,尤其是在同一系列的产品中。Analog Devices 提供了详尽的技术支持和售后服务,包括在线文档、技术支持热线和电子邮件支持等。此外,厂商还提供设计指南和参考电路,有助于开发者更快地将HMC524ALC3B集成到他们的项目中。

    常见问题与解决方案


    根据手册中的常见问题部分,以下是用户可能遇到的一些问题及其解决方案:
    - 问题: RF/IF 输出信号幅度偏低。
    - 解决方案: 检查输入功率是否过高或过低,确认LO信号的质量,必要时调整电源电压和负载阻抗。

    - 问题: 射频信号带宽受限。
    - 解决方案: 调整LO信号的频率,确保混频器的工作频率在其额定范围内。

    - 问题: 设备在高温环境中无法正常工作。
    - 解决方案: 实施有效的散热措施,如加装散热片或强制风冷,确保工作温度不超过最大限制值175°C。

    总结和推荐


    HMC524ALC3B 是一款非常出色的毫米波段射频混频器,凭借其紧凑的设计、优秀的射频性能以及广泛的适用范围,在高频无线通信系统中展现出显著的优势。它的免偏置特性使其应用更为便捷,广泛应用于点对点和点对多点无线电、VSAT系统及军用通讯等领域。总体来说,HMC524ALC3B 在性能、可靠性以及适用范围方面都具有显著的优势,是高性能无线通信系统的理想选择。推荐在相关应用中优先考虑使用此款产品。

EV1HMC524ALC3B参数

参数
零件状态 在售
包装方式 盒装

EV1HMC524ALC3B厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。
