EV1HMC642ALC5

厂牌: ANALOG DEVICES
产品描述:
供应商型号: 1127-3194-ND
供应商: Digi-Key
标准整包数: 1

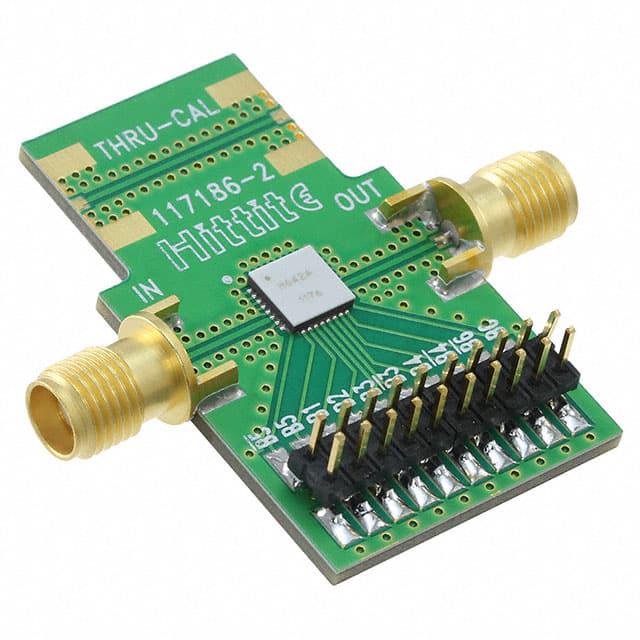

ANALOG DEVICES 评估、开发板开发工具 EV1HMC642ALC5

EV1HMC642ALC5概述

    HMC642ALC5 GaAs MMIC 6-Bit Digital Phase Shifter

    1. 产品简介


    HMC642ALC5 是一款GaAs MMIC(单片微波集成电路)6位数字相移器,其工作频率范围为9至12.5 GHz。这款相移器能够提供360度的相位覆盖,最小步长(LSB)为5.625度。HMC642ALC5 主要用于电子战接收机、气象雷达、军事雷达、卫星通信、波束形成模块及相位抵消等领域。

    2. 技术参数


    以下是HMC642ALC5的主要技术规格:
    - 频率范围:9 GHz 至 12.5 GHz
    - 插入损耗:典型值7 dB
    - 输入回波损耗:14 dB
    - 输出回波损耗:11 dB
    - 相位误差:±10 度到+18/-10 度
    - 均方根相位误差:4.5 度
    - 插入损耗变化:±0.4 dB
    - 输入压缩点:30 dBm
    - 输入二阶截断点:35 dBm
    - 控制电压电流:<250 μA
    - 偏置控制电流:<12 mA
    - 绝对最大额定值:
    - 输入功率 (RFIN):29 dBm (T = +85°C)
    - 偏置电压范围 (Vdd):-0.2至+12.5 V
    - 偏置电压范围 (Vss):+0.2至-12 V
    - 频道温度 (Tc):150°C
    - 热阻 (channel to ground paddle):190°C/W
    - 存储温度:-65°C至+150°C
    - 工作温度:-40°C至+85°C

    3. 产品特点和优势


    HMC642ALC5 具有以下几个显著特点:
    - 低均方根相位误差:仅4.5度,确保高精度的相位控制。
    - 低插入损耗:典型值为7 dB,保证信号传输的效率。
    - 高线性度:+35 dBm,适用于高频通信系统。
    - 紧凑封装:采用5x5 mm陶瓷表面贴装封装,便于集成。
    - 正向控制逻辑:使用0/+5V控制电压,简化外部电路设计。
    - 内部匹配:无需外部组件即可实现50欧姆匹配,减少外部电路复杂性。

    4. 应用案例和使用建议


    HMC642ALC5 广泛应用于各种高频电子设备中,例如:
    - 电子战接收机:精确控制信号路径,提高干扰能力。
    - 气象雷达和军事雷达:确保精确的方向测量和目标识别。
    - 卫星通信:提供稳定的信号传输和接收。
    - 波束形成模块:实现复杂的信号处理,增强通信系统的灵活性。
    - 相位抵消:减少噪声和干扰,提高信噪比。
    使用时建议:
    - 使用RF设计技巧:确保信号线阻抗匹配为50欧姆,避免信号反射和失真。
    - 充分连接接地层:将封装的接地引脚直接连接到接地层,确保信号稳定。

    5. 兼容性和支持


    HMC642ALC5 可以与多种标准接口兼容,如SMA RF连接器和Molex头。Analog Devices 提供全面的技术支持,包括应用支持电话和电子邮件支持(apps@hittite.com)。此外,用户还可以通过其官网获取更多资料和订购服务。

    6. 常见问题与解决方案


    根据技术手册中的常见问题和解决方案,以下是几个可能遇到的问题及其解决方法:
    - Q: 插入损耗偏高
    - A: 检查是否所有接地引脚均已正确连接到地面层。
    - Q: 相位误差超出预期
    - A: 检查控制电压是否符合规定值,确保所有输入信号状态正确。
    - Q: 设备无法正常启动
    - A: 检查偏置电压范围是否符合要求,确保电源连接无误。

    7. 总结和推荐


    HMC642ALC5是一款高性能的6位数字相移器,具有高精度、低损耗和宽频率范围的特点,特别适合于各种高频应用。它具备出色的兼容性和可靠的支持体系,使其成为众多高频电子设备的理想选择。我们强烈推荐在需要高精度相位控制的应用中使用HMC642ALC5。
    联系方式:如果您需要价格、交货时间或下订单,可联系 Analog Devices, Inc. 电话:978-250-3343,或访问他们的官方网站 www.analog.com 订购。

EV1HMC642ALC5参数

参数
零件状态 在售
包装方式 盒装

EV1HMC642ALC5厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

EV1HMC642ALC5数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 评估、开发板开发工具 ANALOG DEVICES EV1HMC642ALC5 EV1HMC642ALC5数据手册

EV1HMC642ALC5封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 4955.0516
库存: 4
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 4955.05
