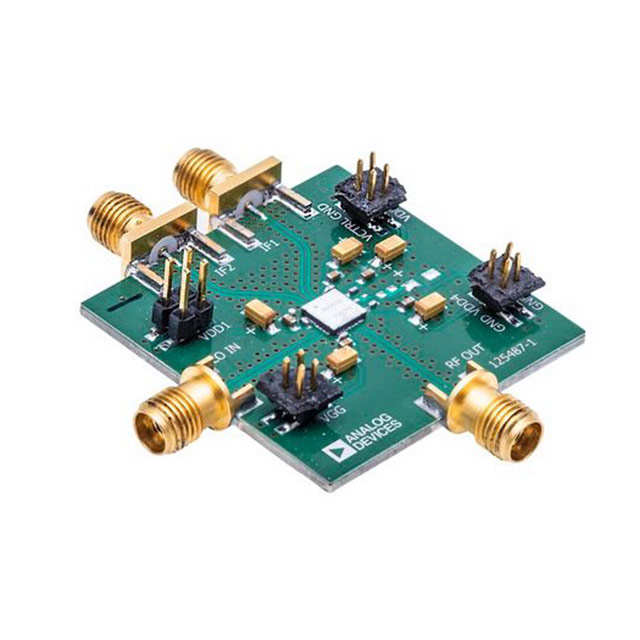

EV1HMC6505ALC5

厂牌: ANALOG DEVICES
产品描述: HMC6505ALC5 Up-Down Converter and Mixer Evaluation Board
供应商型号: 4568580
供应商: 海外现货
标准整包数: 1
ANALOG DEVICES 评估、开发板开发工具 EV1HMC6505ALC5

EV1HMC6505ALC5概述


    产品简介


    HMC6505A GaAs I/Q Upconverter
    HMC6505A是一款紧凑型的砷化镓(GaAs)赝晶高电子迁移率晶体管(pHEMT)微波集成电路(MMIC)上变频器,适用于5.5 GHz至8.6 GHz频率范围。它主要用于需要高转换增益和优异边带抑制性能的应用,如点对点和点对多点无线电、军事雷达、电子战(EW)及电子情报(ELINT)、卫星通信和传感器等。

    技术参数


    - 工作频率:5.5 GHz 至 8.6 GHz
    - 输入频率范围(RF):5.5 GHz 至 8.6 GHz
    - 本振频率范围(LO):2.5 GHz 至 11.6 GHz
    - 中间频率范围(IF):DC 至 3 GHz
    - 控制电压范围:-4 V 至 0 V
    - 本振驱动范围:-2 dBm 至 +6 dBm
    - 典型性能
    - 转换增益:15 dB
    - 边带抑制:22 dBc
    - 输出压缩功率电平:22 dBm
    - 输出三阶交调截点(OIP3):35 dBm
    - 本振到射频隔离度:4 dB
    - 本振到中频隔离度:9 dB
    - 射频回波损耗:20 dB
    - 本振回波损耗:10 dB
    - 中频回波损耗:20 dB
    - 封装:带有裸露焊盘的5 mm × 5 mm,32引脚无引线芯片载体(LCC)

    产品特点和优势


    HMC6505A的主要优势包括:
    - 紧凑设计:采用表面贴装制造技术,减少使用空间。
    - 高转换增益:典型值为15 dB,适合各种高频应用。
    - 优异的边带抑制能力:达到22 dBc,确保良好的信号纯度。
    - 优良的隔离度:保证不同信号间的良好隔离,避免干扰。
    - 宽温度范围:可在-40°C至+85°C之间正常工作。
    - 易于集成:提供标准接口,便于与其他组件连接。

    应用案例和使用建议


    HMC6505A广泛应用于雷达系统、通信系统、电子战设备和传感器等领域。例如,在军事雷达中,它可以作为信号处理的核心组件,实现高频信号的精确上变频。为了优化其性能,需要注意以下几点:
    - 热管理:由于该器件功耗较高,需合理设计PCB以有效散热。
    - 阻抗匹配:确保所有端口阻抗匹配(通常为50Ω),以减少反射损失。
    - 外部滤波器:对于某些特定应用,可能需要添加外部滤波器以进一步提高性能。

    兼容性和支持


    HMC6505A具有较强的兼容性,可以与现有的系统集成。Analog Devices公司提供了全面的技术支持和文档资料,帮助客户更好地理解和使用该产品。此外,还提供评估板,方便客户进行原型测试和验证。

    常见问题与解决方案


    - Q: 如何正确接地?
    - A: 所有接地引脚必须连接到RF/DC地,并且建议将裸露焊盘(EPAD)直接连接到低阻抗热接地平面。

    - Q: 如何调整增益?
    - A: 通过VCTRL引脚施加不同的控制电压,可以在-4 V至0 V范围内调节增益。

    - Q: 如何选择合适的LO驱动?
    - A: 通常LO驱动应在-2 dBm至+6 dBm之间选择,具体取决于系统要求。

    总结和推荐


    综上所述,HMC6505A凭借其紧凑的设计、高转换增益和优异的边带抑制能力,成为高性能上变频器的首选之一。无论是在军事雷达还是卫星通信系统中,都能表现出色。建议在进行高精度信号处理的系统中使用此产品。如果您正在寻找一款可靠且高效的上变频解决方案,HMC6505A是值得考虑的选择。

EV1HMC6505ALC5参数

参数
零件状态 在售
包装方式 散装

EV1HMC6505ALC5厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

EV1HMC6505ALC5数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 评估、开发板开发工具 ANALOG DEVICES EV1HMC6505ALC5 EV1HMC6505ALC5数据手册

EV1HMC6505ALC5封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 3135.9037
库存: 4
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 3135.9
