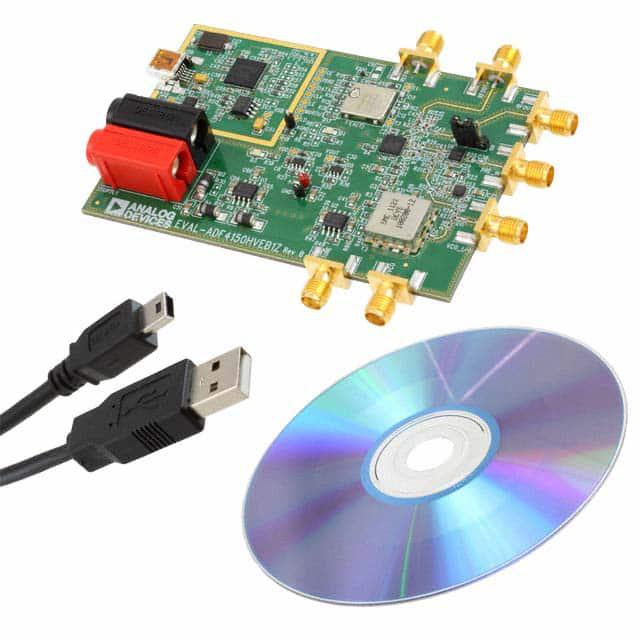

EVAL-ADF4150HVEB1Z

厂牌: ANALOG DEVICES
产品描述: ADF4150HV Clock Generator and Synthesizer Evaluation Board
供应商型号: 505-EVAL-ADF4150HVEB1Z-ND
供应商: Digi-Key
标准整包数: 1
ANALOG DEVICES 评估、开发板开发工具 EVAL-ADF4150HVEB1Z

EVAL-ADF4150HVEB1Z概述

    ADF4150HV 高压分数-N/整数-N PLL合成器技术手册

    产品简介


    ADF4150HV 是一款由ADI公司生产的高电压分数-N 或整数-N 频率合成器。该合成器集成了一款高电压电荷泵,可以产生高达3.0 GHz 的射频信号。其主要功能包括频率合成、电压控制振荡器(VCO)驱动、以及多种输出功率和电流控制选项。ADF4150HV 广泛应用于无线基础设施、微波点对点/多点通信系统、甚小口径终端(VSAT)通信、测试设备及专用陆地移动无线电等领域。

    技术参数


    - 电源电压:射频输入范围:1.0 V 至 29 V 或 ±1 V 从VP 供电轨;合成器电源:3.0 V 至 3.6 V;高电压电荷泵电源:6 V 至 30 V。
    - 调谐范围:1.0 V 至 29 V(或 ±1 V 从VP 供电轨)。
    - 射频带宽:最高可达3.0 GHz。
    - 可编程分频比:1/2/4/8/16。
    - 锁相环(PLL)性能:
    - 最低参考频率:10 MHz。
    - 最高参考频率:300 MHz。
    - 低噪声模式下相位检测器频率:26 MHz。
    - 射频输出:
    - 输出频率范围:31.25 MHz 至 500 MHz(VCO输入并选择分频比16)。
    - 最大输出功率:5 dBm(以3 dB 步进调整)。
    - 最小输出功率:−4 dBm(以3 dB 步进调整)。
    - 电荷泵性能:
    - 源电流和漏电流:最高384 μA(RSET=5.1 kΩ),最低48 μA(RSET=5.1 kΩ)。
    - ICP准确度:±3%。

    产品特点和优势


    ADF4150HV的主要特点是其高电压电荷泵设计,允许更高的射频输出电压,这使得它可以直接驱动外部宽带VCO而无需额外的放大器。这一功能简化了设计,降低了成本,同时提高了相位噪声性能。此外,ADF4150HV 支持多种分频模式和输出功率设置,提供了极大的灵活性。通过软件或引脚控制的射频输出静音功能也增加了其应用范围和实用性。

    应用案例和使用建议


    ADF4150HV广泛应用于无线通信和测试设备领域。例如,在无线基础设施中,ADF4150HV 可用于构建高频率、高精度的频率合成器,提升无线网络的整体性能。对于微波点对点/多点通信系统,ADF4150HV 可作为关键组件提供稳定的频率源。使用时,建议将AVDD 和DVDD 保持在同一电压水平,并确保所有接地引脚连接在一起,以减少噪声干扰。

    兼容性和支持


    ADF4150HV 支持多种电源配置,可以通过3线串行接口进行编程。为了保证最佳性能,推荐使用10 μF 的去耦电容器靠近VP 引脚,并根据需要选择合适的电阻值连接到RSET 引脚以设定电荷泵电流。AD1公司提供了详尽的技术文档和支持服务,帮助用户解决常见的设计和调试问题。

    常见问题与解决方案


    1. 问题:如何确定最佳的RSET电阻值?
    - 解决方案:根据所需电荷泵电流ICP,使用公式ICP = 1.96/RSET 来计算所需的电阻值。推荐使用5.1 kΩ的电阻,可以获得384 μA 的ICP。

    2. 问题:如何配置射频输出以达到特定的输出频率?
    - 解决方案:通过编程设置适当的分频比(1/2/4/8/16),并调整内部寄存器中的相关参数,使射频输出频率满足需求。

    总结和推荐


    总体来看,ADF4150HV 是一款性能卓越的频率合成器,适合应用于需要高精度和高稳定性的高频段无线通信和测试设备中。其高电压电荷泵设计和多种可编程特性使其在众多应用场景中展现出显著的优势。对于需要高性能频率合成器的设计项目,强烈推荐使用ADF4150HV。

EVAL-ADF4150HVEB1Z参数

参数
零件状态 在售
包装方式 散装

EVAL-ADF4150HVEB1Z厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

EVAL-ADF4150HVEB1Z数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 评估、开发板开发工具 ANALOG DEVICES EVAL-ADF4150HVEB1Z EVAL-ADF4150HVEB1Z数据手册

EVAL-ADF4150HVEB1Z封装设计

查看详情并下载
Symbol
Footprint
3D Model
