XK9X-DMS-0

厂牌: DIGI INTERNATIONAL

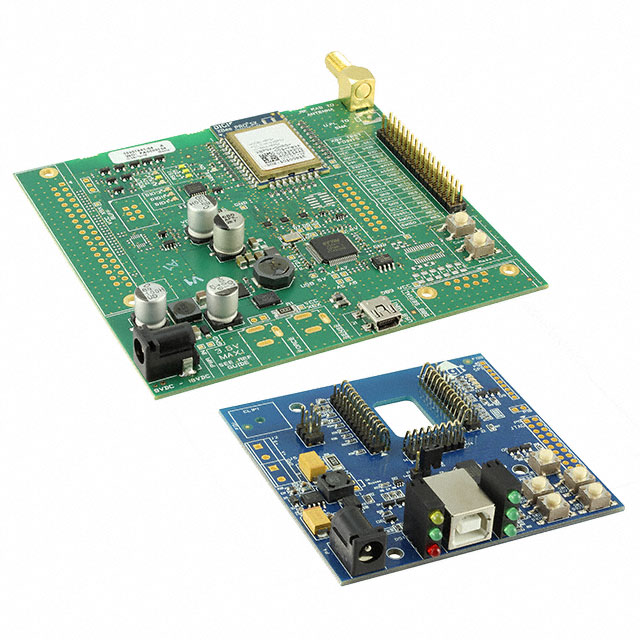

产品描述: XBee SX M 802.15.4 LR-WPAN Development Kit
供应商型号: 602-1886-ND
供应商: Digi-Key
标准整包数: 1
DIGI INTERNATIONAL 评估、开发板开发工具 XK9X-DMS-0

XK9X-DMS-0概述

    # Digi XBee SX 900 模块:技术手册与应用指南

    产品简介


    基本介绍
    Digi XBee SX 900 模块是一款专为低功耗、关键任务无线设计的高性能射频模块。该系列包括强大的 1 瓦特版本(Digi XBee-PRO SX 900)和低功耗的 20 毫瓦版本(Digi XBee SX 900),适用于各种 OEM 设计。这些模块采用 DigiMesh 网络拓扑结构,支持冗余和可靠性,具有 256 位 AES 加密,确保安全的数据通信。
    主要功能与应用领域
    - 主要功能:
    - 高达 1 瓦特的传输功率(Digi XBee-PRO SX 900)
    - 多种数据速率(10 kbps 到 250 kbps)
    - 频率范围 ISM 902 至 928 MHz
    - 内置天线和 256 位 AES 加密
    - DigiMesh 网络协议支持冗余和低功耗睡眠节点
    - 支持多种网络拓扑结构(点对点、点对多点、网状)
    - 应用领域:
    - 航空跑道灯与障碍灯控制
    - 工业自动化与监控系统
    - 无线传感器网络(WSN)
    - 智能电网与能源管理系统
    - 农业自动化与环境监测系统

    技术参数


    性能参数
    | 参数 | Digi XBee SX 900 | Digi XBee-PRO SX 900 |
    |
    | 频率范围 | ISM 902 至 928 MHz | ISM 902 至 928 MHz |
    | 传输功率 | 最高 13 dBm | 最高 30 dBm |
    | 数据速率 | 低速:10 kbps;中速:110 kbps;高速:250 kbps | 低速:10 kbps;中速:110 kbps;高速:250 kbps |
    | 最大吞吐量 | 高速:120 kbps | 高速:120 kbps |
    | 接收灵敏度 | 低速:-113 dBm;中速:-106 dBm;高速:-103 dBm | 低速:-113 dBm;中速:-106 dBm;高速:-103 dBm |
    | 调制方式 | 高斯频率移键控 (GFSK) | 高斯频率移键控 (GFSK) |
    | 扩频技术 | 频率跳变扩频 (FHSS) | 频率跳变扩频 (FHSS) |
    | 电源电压 | 2.4 至 3.6 VDC,典型值 3.3 V | 2.6 至 3.6 VDC,典型值 3.3 V |
    | 工作温度范围 | -40°C 至 85°C (-40°F 至 185°F) | -40°C 至 85°C (-40°F 至 185°F) |
    | 接收电流 | 3.3 V 时 40 mA | 3.3 V 时 40 mA |
    | 发射电流 | 3.3 V 时 55 mA @ 13 dBm,45 mA @ 10 dBm,35 mA @ 0 dBm | 3.3 V 时 900 mA @ 30 dBm,640 mA @ 27 dBm,330 mA @ 20 dBm |
    | 休眠电流 | 3.3 V 时 2.5 μA | 3.3 V 时 2.5 μA |

    产品特点和优势


    独特功能与优势
    - DigiMesh 网络拓扑:提供冗余和可靠性,适用于关键任务应用。
    - 高传输功率:Digi XBee-PRO SX 900 模块最高可达到 30 dBm 的传输功率,远距离传输性能卓越。
    - 256 位 AES 加密:确保数据通信的安全性。
    - 小巧的表面贴装形式:节省宝贵的 PCB 空间,易于集成。
    - 认证合规性:完全符合多个国家的法规要求,如美国 FCC、加拿大 IC 和澳大利亚 RCM 认证。
    在应用中的重要性和市场竞争力
    - 工业和商业应用:适用于各种关键任务无线应用,如工业自动化、环境监测、农业自动化等。
    - 长距离通信:远超同类产品,特别是在开阔地带可达 105 公里。
    - 可靠性和安全性:通过 DigiMesh 协议实现冗余和加密,适合对数据传输可靠性有较高要求的应用场景。

    应用案例和使用建议


    实际应用场景
    - 机场跑道灯和障碍灯控制系统:在机场跑道和滑行道上安装 Digi XBee SX 900 模块,用于实时控制跑道灯和障碍灯的开关状态,保障飞行安全。
    - 环境监测系统:在偏远地区部署多个 Digi XBee SX 900 模块,构建无线传感器网络,实时监控空气质量、土壤湿度和气象条件。
    - 工业自动化:在工厂内安装 Digi XBee SX 900 模块,建立可靠的无线通信网络,实现设备之间的数据交换和远程控制。
    使用建议与优化方案
    - 考虑干扰因素:在城市环境中,建议增加接收器的数量或提高发射功率以克服信号衰减。
    - 合理配置节点:利用 DigiMesh 网络的冗余特性,合理配置节点,增强网络的可靠性和稳定性。
    - 简化网络配置:使用 Digi 的 XCTU 软件进行快速配置和调试,减少开发时间。

    兼容性和支持


    其他兼容性信息
    - Digi XBee SX 900 模块支持标准的串口接口(UART),易于与各类微控制器和计算机接口连接。
    - 可以与 Digi 的其他产品(如 Digi Remote Manager)配合使用,提供全面的物联网解决方案。
    厂商提供的支持与维护信息
    - Digi 提供详尽的技术支持和优质的售后服务,用户可以访问官方网站获取更多支持信息。
    - 全球范围内有多家分支机构提供本地化服务,确保客户获得及时有效的技术支持。

    常见问题与解决方案


    用户常见问题及其解决方案
    - Q: 如何设置 Digi XBee SX 900 模块的工作模式?
    - A: 可以使用 Digi XCTU 软件或 AT 指令进行设置,具体请参考用户手册。

    - Q: 模块的发射功率如何调整?
    - A: 通过软件选择传输功率等级,模块会根据设定自动调整。

    - Q: 如何提高模块在城市环境中的传输性能?
    - A: 增加发射功率,增加接收器数量,或选择更合适的天线类型以减少信号衰减。

    总结和推荐


    综合评估
    Digi XBee SX 900 模块凭借其强大的传输功率、高可靠性、以及出色的加密功能,成为工业和商业无线通信领域的理想选择。其多样化的应用案例和简便的配置方式,使其在复杂的应用环境中依然能够保持稳定的性能。
    推荐使用
    强烈推荐 Digi XBee SX 900 模块用于需要长距离、高可靠性无线通信的关键任务应用。无论是工业自动化、环境监测还是航空跑道控制系统,Digi XBee SX 900 都是值得信赖的选择。
    希望这份技术手册和应用指南能帮助您更好地了解和使用 Digi XBee SX 900 模块。如需进一步了解详细信息,请访问 [Digi 官方网站](http://www.digi.com)。

XK9X-DMS-0参数

参数
零件状态 在售
包装方式 盒装

XK9X-DMS-0厂商介绍

DIGI International是一家全球领先的物联网(IoT)解决方案提供商,专注于为各种行业提供嵌入式计算和网络连接解决方案。公司主营产品包括嵌入式计算机、串行设备服务器、无线设备、物联网网关和传感器等。

产品分类:
1. 嵌入式计算机:提供高性能、低功耗的嵌入式计算平台,适用于工业自动化、医疗设备等领域。
2. 串行设备服务器:实现串行设备与以太网之间的数据传输,广泛应用于远程监控、工业控制等领域。
3. 无线设备:提供Wi-Fi、蜂窝等多种无线通信模块,适用于远程数据传输、无线监控等场景。
4. 物联网网关:集成多种通信协议,实现设备与云平台之间的数据交互,适用于智慧城市、智能家居等领域。
5. 传感器:提供温度、湿度、压力等多种传感器,适用于环境监测、工业自动化等领域。

DIGI International的优势:
1. 丰富的产品线:提供多种类型的物联网解决方案,满足不同行业的需求。
2. 高度定制化:根据客户需求提供定制化的硬件和软件解决方案。
3. 强大的技术支持:提供专业的技术支持和售后服务,确保客户项目的顺利实施。
4. 广泛的应用领域:产品广泛应用于工业、医疗、能源、交通等多个行业,具有广泛的市场前景。

XK9X-DMS-0数据手册

厂牌 PDF简要描述 下载
DIGI INTERNATIONAL 评估、开发板开发工具 DIGI INTERNATIONAL XK9X-DMS-0 XK9X-DMS-0数据手册

XK9X-DMS-0封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 206.96 ¥ 1731.9965
库存: 16
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 1731.99
