ZUS1R52415

产品分类: DC-DC模块
厂牌: COSEL
产品描述: OCP 1.5W 100mA 15V 1 36V 18V 通孔安装
供应商型号: SG-ZUS1R52415
供应商: 国内现货
标准整包数: 1

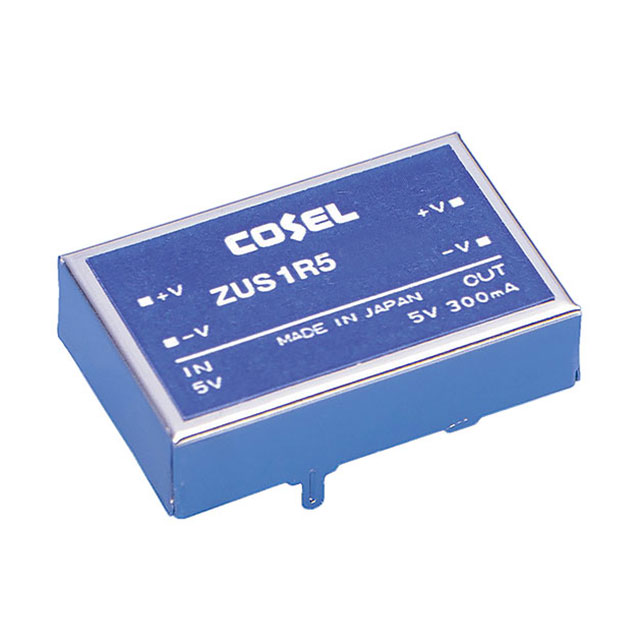

COSEL DC-DC模块 ZUS1R52415

ZUS1R52415概述

    电子元器件产品技术手册:ZUS1R5系列



    1. 产品简介



    ZUS1R5系列是专为电源管理和直流转换设计的电子元器件,属于DC-DC转换器。该系列产品提供多种电压输出选项(5V、12V、15V),适用于各种工业和消费类电子设备中。其主要功能是将一种电压水平转换为另一种电压水平,以满足特定电路的需求。ZUS1R5系列具有高效率和稳定性,广泛应用于电信设备、自动化系统、监控系统、医疗设备等领域。


    2. 技术参数



    - 输入电压范围:ZUS1R50505 (4.5V - 9V),ZUS1R50512 (9V - 18V),ZUS1R50515 (18V - 36V),ZUS1R51205 (36V - 72V)
    - 最大输出功率:
    - ZUS1R50505: 1.50W
    - ZUS1R50512: 1.56W
    - ZUS1R50515: 1.50W
    - ZUS1R51205: 1.50W
    - ZUS1R51212: 1.56W
    - ZUS1R51215: 1.50W
    - ZUS1R52405: 1.50W
    - ZUS1R52412: 1.56W
    - ZUS1R52415: 1.50W
    - ZUS1R54805: 1.50W
    - ZUS1R54812: 1.56W
    - ZUS1R54815: 1.50W
    - 输出电流:
    - ZUS1R50505: 0.30A
    - ZUS1R50512: 0.13A
    - ZUS1R50515: 0.10A
    - ZUS1R51205: 0.30A
    - ZUS1R51212: 0.13A
    - ZUS1R51215: 0.10A
    - ZUS1R52405: 0.30A
    - ZUS1R52412: 0.13A
    - ZUS1R52415: 0.10A
    - ZUS1R54805: 0.30A
    - ZUS1R54812: 0.13A
    - ZUS1R54815: 0.10A
    - 额定效率:通常情况下,ZUS1R5系列的额定效率在68%-73%之间
    - 温度范围:工作温度范围为-20°C至+71°C,存储温度范围为-40°C至+85°C
    - 保护机制:过电流保护(工作在105%的额定值以上并自动恢复)
    - 尺寸与重量:最大尺寸为27.5x7x18mm,最大重量为10g


    3. 产品特点和优势



    ZUS1R5系列的主要特点是高效能和可靠性。该系列DC-DC转换器具有高效率、紧凑的设计以及出色的稳定性。特别适用于需要精确电压控制的应用场景。其在-20°C到+71°C的工作温度范围内表现出色,且能够适应多种输入电压。此外,它具备内置的过电流保护机制,确保了在异常情况下的安全运行。


    4. 应用案例和使用建议



    ZUS1R5系列DC-DC转换器可用于多种电子设备中,如电信基站、监控系统、自动化控制系统等。在使用时,建议选择与其输入电压范围相匹配的产品型号,以获得最佳的性能和稳定性。此外,为了提高系统的整体效率,可以在必要时考虑添加散热片或其他冷却措施,以防止过热。


    5. 兼容性和支持



    ZUS1R5系列DC-DC转换器不支持与其他型号的串联或并联操作。公司提供了全面的技术支持和服务,包括产品文档、在线技术支持和售后服务热线。用户可以随时联系公司获取详细的使用指南和技术支持。


    6. 常见问题与解决方案



    1. 问题:设备启动时间过长。
    - 解决方案:检查输入电压是否稳定,确保输入电压处于规定的范围。
    2. 问题:输出电压不稳定。
    - 解决方案:确认负载是否正常,检查连接线路是否有断开或接触不良的情况。
    3. 问题:效率低于预期。
    - 解决方案:检查输入电压是否过低或过高,检查输出负载是否超出规定范围。


    7. 总结和推荐



    总体而言,ZUS1R5系列DC-DC转换器是一款高性能、高可靠性的电子元器件。其出色的效率、广泛的适用范围以及可靠的安全特性使其成为许多应用场景的理想选择。强烈推荐给需要高性能DC-DC转换解决方案的工程师和设计师。

ZUS1R52415参数

参数
输出总功率 1.5W
输入电压最小值 18V
最大容性负载 -
输出电压组数 1
输出电流最大值 100mA
输出电压 15V
开关频率 -
输入电压最大值 36V
特性 OCP
散热方式 -
转换效率 -
类型 -
输出方式 -
安装方式 通孔安装
应用等级 商用级
零件状态 最后售卖
包装方式 盒装

ZUS1R52415厂商介绍

COSEL公司是一家全球领先的电源解决方案供应商,专注于为工业、医疗、通信、能源和汽车等领域提供高效率、高可靠性的电源产品。其主营产品包括AC/DC电源、DC/DC转换器、隔离电源模块、LED驱动器等。

COSEL的产品广泛应用于工业自动化、医疗设备、通信基站、电动汽车充电桩、太阳能逆变器等多个领域。其产品以其高效率、高可靠性、小体积、易于集成等特点受到市场青睐。

COSEL的优势在于其强大的研发实力和严格的质量控制。公司拥有一支经验丰富的研发团队,不断推出创新产品以满足市场需求。同时,COSEL严格执行ISO9001和ISO14001等国际质量标准,确保产品质量始终处于行业领先水平。此外,COSEL还提供定制化服务,根据客户需求提供个性化的电源解决方案。

ZUS1R52415数据手册

厂牌 PDF简要描述 下载
COSEL DC-DC模块 COSEL ZUS1R52415 ZUS1R52415数据手册

ZUS1R52415封装设计

查看详情并下载
Symbol
Footprint
3D Model
