ZTS1R52405

产品分类: DC-DC模块
厂牌: COSEL
产品描述: 1.5W 300mA 5V 1 36V 18V 通孔安装
供应商型号: ZTS1R52405
供应商: 国内现货
标准整包数: 1

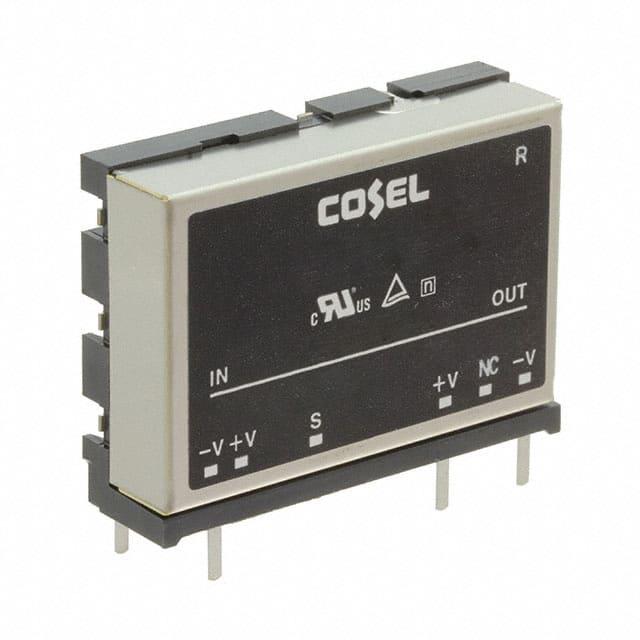

COSEL DC-DC模块 ZTS1R52405

ZTS1R52405概述


    产品简介


    本产品为ZTS系列直流-直流转换器,包括ZTS1R5和ZTS3两种型号,专为各种工业应用设计。这些转换器具有多种输出电压选择(5V、12V、15V)和不同的输入电压范围(4.5V至72V),适合不同的电源需求。它们主要功能是将输入直流电压转换为所需的稳定直流输出电压,适用于需要高精度电源的设备,如通信设备、工业自动化系统、医疗设备等。

    技术参数


    ZTS1R5 系列
    | 型号 | 最大输出功率 [W] | 输入电压范围 [V] | 输出电压 [V] | 输出电流 [A] |

    | ZTS1R50505 | 1.50 | DC 4.5 - 9 | 5 | 0.30 |
    | ZTS1R50512 | 1.56 | DC 9 - 18 | 12 | 0.13 |
    | ZTS1R50515 | 1.50 | DC 18 - 36 | 15 | 0.10 |
    | ZTS1R51205 | 1.50 | DC 36 - 72 | 5 | 0.30 |
    | ZTS1R51212 | 1.56 | DC 36 - 72 | 12 | 0.13 |
    | ZTS1R51215 | 1.50 | DC 36 - 72 | 15 | 0.10 |
    | ZTS1R52405 | 1.50 | DC 36 - 72 | 5 | 0.30 |
    | ZTS1R52412 | 1.56 | DC 36 - 72 | 12 | 0.13 |
    | ZTS1R52415 | 1.50 | DC 36 - 72 | 15 | 0.10 |
    | ZTS1R54805 | 1.50 | DC 36 - 72 | 5 | 0.30 |
    | ZTS1R54812 | 1.56 | DC 36 - 72 | 12 | 0.13 |
    | ZTS1R54815 | 1.50 | DC 36 - 72 | 15 | 0.10 |
    ZTS3 系列
    | 型号 | 最大输出功率 [W] | 输入电压范围 [V] | 输出电压 [V] | 输出电流 [A] |

    | ZTS30505 | 3 | DC 4.5 - 9 | 5 | 0.60 |
    | ZTS30512 | 3 | DC 9 - 18 | 12 | 0.25 |
    | ZTS30515 | 3 | DC 18 - 36 | 15 | 0.20 |
    | ZTS31205 | 3 | DC 36 - 72 | 5 | 0.60 |
    | ZTS31212 | 3 | DC 36 - 72 | 12 | 0.25 |
    | ZTS31215 | 3 | DC 36 - 72 | 15 | 0.20 |
    | ZTS32405 | 3 | DC 36 - 72 | 5 | 0.60 |
    | ZTS32412 | 3 | DC 36 - 72 | 12 | 0.25 |
    | ZTS32415 | 3 | DC 36 - 72 | 15 | 0.20 |
    | ZTS34805 | 3 | DC 36 - 72 | 5 | 0.60 |
    | ZTS34812 | 3 | DC 36 - 72 | 12 | 0.25 |
    | ZTS34815 | 3 | DC 36 - 72 | 15 | 0.20 |
    工作环境
    - 操作温度:-20°C 至 +71°C
    - 湿度:20% 至 95%(非凝结)
    - 海拔高度:最大 3,000 米
    - 存储温度:-40°C 至 +85°C

    产品特点和优势


    1. 高效率:例如,ZTS1R5系列的转换效率可达73%,这确保了能量的高效利用。
    2. 宽输入电压范围:允许在广泛的输入电压范围内工作,适应多种电源条件。
    3. 高可靠性:具备过流保护功能,并通过多个安全认证(如UL60950-1、C-UL、EN60950-1)。
    4. 坚固耐用:通过振动和冲击测试,能够在恶劣环境中可靠运行。

    应用案例和使用建议


    应用案例
    - 工业自动化:用于工业自动化系统的电源供应,确保稳定的电力供给。
    - 通信设备:为通信设备提供可靠、稳定的电源,保障通信质量。
    - 医疗设备:为医疗设备提供稳定电源,确保设备正常运行。
    使用建议
    - 散热管理:由于采用自然对流冷却,安装时需考虑良好的通风环境,以避免过热。
    - 线性调节:如果需要更高的线性调节精度,可以结合外部调节电路进行优化。

    兼容性和支持


    - 兼容性:该系列转换器不可与其他型号串联或并联使用。
    - 支持:厂商提供详尽的技术支持和售后服务,包括但不限于电话技术支持、在线故障排除指导等。

    常见问题与解决方案


    1. 启动时间较长:确保输入电压在最小值以上,以减少启动时间。
    2. 输出电压不稳定:检查输入电压是否稳定,如有波动,可加装稳压器。
    3. 电流不足:确认负载是否超出额定值,如有超载,需调整负载或选用更高容量的型号。

    总结和推荐


    总体而言,ZTS系列直流-直流转换器凭借其高效率、宽输入电压范围、高可靠性等特点,在工业自动化、通信设备和医疗设备等领域表现出色。尤其是针对对电源稳定性要求较高的应用场景,ZTS系列转换器是值得信赖的选择。如果您正在寻找一款稳定、可靠的电源解决方案,ZTS系列无疑是最佳选择之一。

ZTS1R52405参数

参数
类型 -
输出方式 -
开关频率 -
输入电压最小值 18V
散热方式 -
输入电压最大值 36V
输出总功率 1.5W
输出电压 5V
输出电流最大值 300mA
特性 -
最大容性负载 -
输出电压组数 1
转换效率 -
安装方式 通孔安装
应用等级 商用级
零件状态 最后售卖
包装方式 盒装

ZTS1R52405厂商介绍

COSEL公司是一家全球领先的电源解决方案供应商,专注于为工业、医疗、通信、能源和汽车等领域提供高效率、高可靠性的电源产品。其主营产品包括AC/DC电源、DC/DC转换器、隔离电源模块、LED驱动器等。

COSEL的产品广泛应用于工业自动化、医疗设备、通信基站、电动汽车充电桩、太阳能逆变器等多个领域。其产品以其高效率、高可靠性、小体积、易于集成等特点受到市场青睐。

COSEL的优势在于其强大的研发实力和严格的质量控制。公司拥有一支经验丰富的研发团队,不断推出创新产品以满足市场需求。同时,COSEL严格执行ISO9001和ISO14001等国际质量标准,确保产品质量始终处于行业领先水平。此外,COSEL还提供定制化服务,根据客户需求提供个性化的电源解决方案。

ZTS1R52405数据手册

厂牌 PDF简要描述 下载
COSEL DC-DC模块 COSEL ZTS1R52405 ZTS1R52405数据手册

ZTS1R52405封装设计

查看详情并下载
Symbol
Footprint
3D Model
