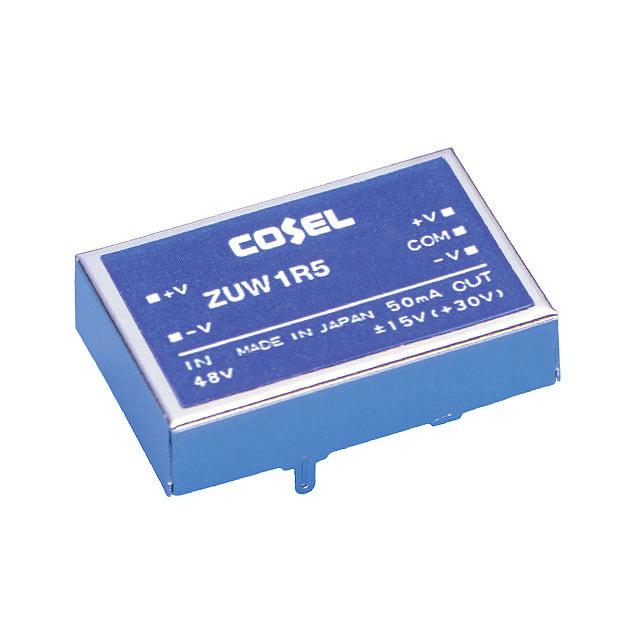

ZUW1R50515

产品分类: DC-DC模块
厂牌: COSEL
产品描述: OCP 67% 1.5W 50mA,50mA 15V 2 9V 4.5V Fixed 通孔安装
供应商型号: SG-ZUW1R50515
供应商: 期货订购
标准整包数: 1

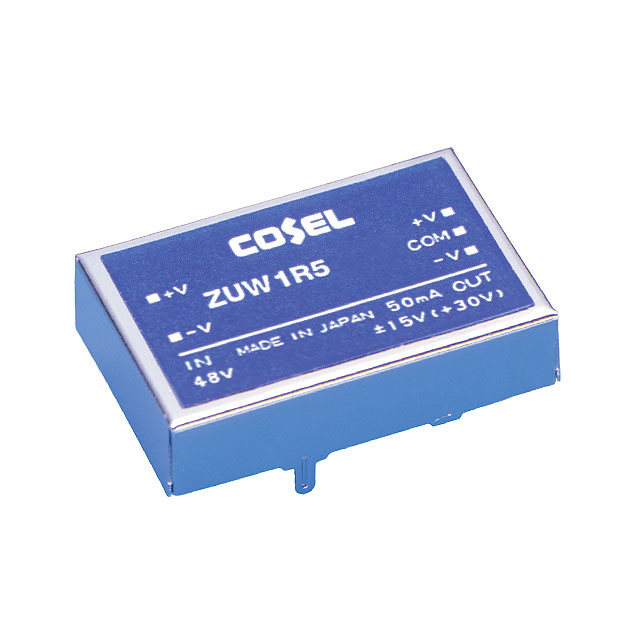

COSEL DC-DC模块 ZUW1R50515

ZUW1R50515概述


    产品简介


    ZUW系列直流-直流转换器(DC-DC Converters)是专为电路板(PCB)设计的高效能电源转换模块。这些转换器提供双输出电压选项(+12V/+24V 或 +15V/+30V),适用于广泛的应用领域,如工业控制、通信设备、医疗仪器及各种自动化系统。ZUW系列产品具有多种型号,覆盖不同功率需求和输入电压范围,满足不同用户的特定需求。

    技术参数


    | 参数 | 型号 |

    | 最大输出功率 [W] | 1.56, 3.12, 6.00, 8.4, 9.0, 10.8, 10.5, 14.4, 15.0 |
    | 输入电压 [V] | DC4.5 - 9, DC9 - 18, DC18 - 36, DC36 - 75 |
    | 输出电压 [V] | +12V/+24V, +15V/+30V |
    | 输出电流 [A] | 0.065, 0.10, 0.13, 0.20, 0.25, 0.30, 0.35, 0.50, 0.60 |
    | 效率 [%] | 67, 70, 71, 75, 77, 81, 83 |
    | 线性调整率 [mV] | 60max, 75max |
    | 负载调整率 [mV] | 600max, 750max |
    | 波纹 [mVp-p] | 120max |
    | 波纹噪声 [mVp-p] | 150max |
    | 温度范围 [°C] | -20 to +71, -40 to +85 |
    | 存储温度范围 [°C] | -20 to +71, -40 to +85 |
    | 尺寸 [mm] | 27.5x7x18, 35x7x23, 44.5x7x28, 45x7x35, 45x8.5x50 |

    产品特点和优势


    ZUW系列直流-直流转换器具有多种独特功能和优势。例如:
    1. 高效率:根据不同型号,其转换效率可高达83%,确保了在各种负载条件下的稳定性和低能耗。
    2. 宽输入电压范围:支持从DC4.5V到DC75V的宽输入电压范围,适用于不同应用场景。
    3. 过流保护功能:在超过额定值105%时自动恢复,保障系统的安全性。
    4. 高隔离度:提供AC500V的隔离电压,增强了系统的电气安全性能。
    5. 环境适应性强:工作温度范围广,能在极端环境下正常运行。

    应用案例和使用建议


    ZUW系列转换器广泛应用于多种设备和系统中,如工厂自动化控制系统、电信基站、医疗监测设备等。在具体应用中,可以按需选择合适的输入电压和输出电压组合。
    使用建议:
    - 在连接和使用时,请确保输入电压和输出电压设置正确。
    - 为提高效率和稳定性,在设计电路时考虑适当的散热措施,特别是在高温环境下使用时。
    - 遵循厂商提供的安装指南,确保机械结构和电气连接的安全性。

    兼容性和支持


    ZUW系列转换器与标准电子元器件兼容,可轻松集成到现有系统中。厂商提供了全面的技术支持和服务,包括详尽的技术文档、快速响应的客户支持,以及定期的产品更新和技术支持。

    常见问题与解决方案


    1. 问:产品启动时间长怎么办?
    - 解决方案:检查输入电压是否达到最低要求。如果输入电压不足,可能需要增加外部电源以缩短启动时间。

    2. 问:如何正确设置输出电压?
    - 解决方案:查阅产品手册中的输出电压调整部分,根据具体需求进行调整。对于某些型号,还可以通过外部VR进行更精确的调整。

    总结和推荐


    ZUW系列直流-直流转换器以其高效能、高可靠性和广泛的适用范围在市场上表现出色。无论是用于工业控制系统还是医疗设备,都能提供出色的电源管理解决方案。因此,强烈推荐使用这一系列的产品,以确保系统的长期稳定运行和高效性能。

ZUW1R50515参数

参数
特性 OCP
输出电流最大值 50mA,50mA
转换效率 67%
类型 -
输入电压最小值 4.5V
散热方式 -
输出电压 15V
最大容性负载 -
输出总功率 1.5W
输出电压组数 2
输出方式 Fixed
开关频率 -
输入电压最大值 9V
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 盒装

ZUW1R50515厂商介绍

COSEL公司是一家全球领先的电源解决方案供应商,专注于为工业、医疗、通信、能源和汽车等领域提供高效率、高可靠性的电源产品。其主营产品包括AC/DC电源、DC/DC转换器、隔离电源模块、LED驱动器等。

COSEL的产品广泛应用于工业自动化、医疗设备、通信基站、电动汽车充电桩、太阳能逆变器等多个领域。其产品以其高效率、高可靠性、小体积、易于集成等特点受到市场青睐。

COSEL的优势在于其强大的研发实力和严格的质量控制。公司拥有一支经验丰富的研发团队,不断推出创新产品以满足市场需求。同时,COSEL严格执行ISO9001和ISO14001等国际质量标准,确保产品质量始终处于行业领先水平。此外,COSEL还提供定制化服务,根据客户需求提供个性化的电源解决方案。

ZUW1R50515数据手册

厂牌 PDF简要描述 下载
COSEL DC-DC模块 COSEL ZUW1R50515 ZUW1R50515数据手册

ZUW1R50515封装设计

查看详情并下载
Symbol
Footprint
3D Model
