首页  >  产品百科  >  ZUS102415

ZUS102415

产品分类: DC-DC模块
厂牌: COSEL
产品描述: OCP Convection 700mA 15V 1 36V 18V(DC) 通孔安装 45.72mm*35.56mm*7.62mm
供应商型号: SG-ZUS102415
供应商: 期货订购
标准整包数: 1

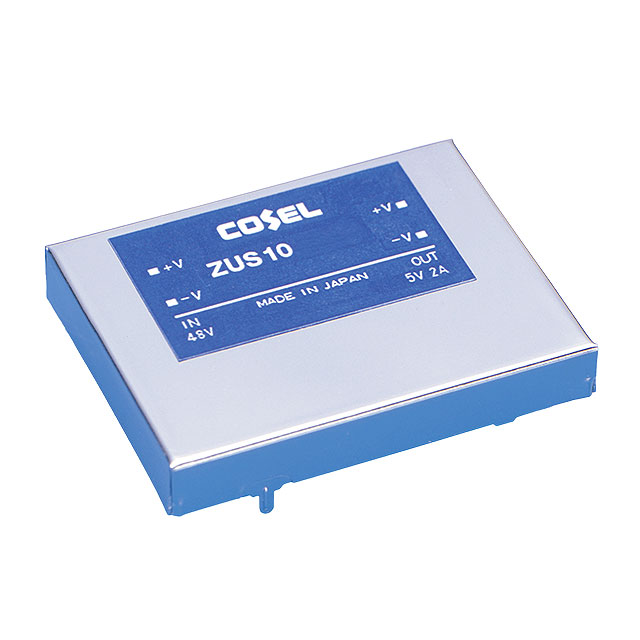

COSEL DC-DC模块 ZUS102415

ZUS102415概述

    ZUS系列直流-直流转换器技术手册

    产品简介


    ZUS系列直流-直流转换器(DC-DC Converters)是专为PCB板上安装而设计的产品。该系列产品主要用于电压转换,可将输入电压转换为稳定的输出电压,广泛应用于工业控制、通信系统、医疗器械等领域。根据不同的型号,它们可以提供多种输出电压(5V、12V、15V、3.3V)和功率等级。

    技术参数


    | 型号 | 最大输出功率(W) | 输出电压(V) | 输出电流(A) | 输入电压范围(V) | 效率(%) |
    |
    | ZUS1R50505 | 1.50 | 5 | 0.30 | 4.5 - 9 | 68typ |
    | ZUS1R50512 | 1.56 | 12 | 0.13 | 9 - 18 | 68typ |
    | ZUS1R50515 | 1.50 | 15 | 0.10 | 18 - 36 | 68typ |
    | ZUS1R51205 | 1.50 | 5 | 0.30 | 36 - 72 | 71typ |
    | ZUS1R51212 | 1.56 | 12 | 0.13 | 36 - 72 | 71typ |
    | ZUS1R51215 | 1.50 | 15 | 0.10 | 36 - 72 | 71typ |
    | ZUS1R52405 | 1.50 | 5 | 0.30 | 36 - 72 | 71typ |
    | ZUS1R52412 | 1.56 | 12 | 0.13 | 36 - 72 | 71typ |
    | ZUS1R52415 | 1.50 | 15 | 0.10 | 36 - 72 | 71typ |
    | ZUS1R54805 | 1.50 | 5 | 0.30 | 36 - 72 | 73typ |
    | ZUS1R54812 | 1.56 | 12 | 0.13 | 36 - 72 | 73typ |
    | ZUS1R54815 | 1.50 | 15 | 0.10 | 36 - 72 | 73typ |
    其他关键参数包括:
    - 线性调节(mV):最大值为20至60mV
    - 负载调节(mV):最大值为40至120mV
    - 纹波(mVp-p):最大值为80至150mV
    - 温度漂移(mV):在-20°C到+55°C范围内最大为50mV

    产品特点和优势


    1. 高效率:最高可达78%(取决于具体型号)。
    2. 宽输入电压范围:涵盖4.5V至72V,适合不同应用场合。
    3. 高稳定性:纹波噪声低,线性及负载调节精度高。
    4. 可靠保护机制:具备过电流保护和过电压保护功能。
    5. 高可靠性:满足多项安全标准,如UL60950-1、EN60950-1等。

    应用案例和使用建议


    ZUS系列直流-直流转换器广泛应用于各种工业控制系统中,例如:
    - 通信系统:为传感器、控制器供电。
    - 医疗设备:用于电源管理和稳定供电。
    - 自动化设备:作为电源适配器,为各类电子组件供电。
    使用建议:
    - 在使用时确保输入电压符合规范,避免过压损坏设备。
    - 注意散热,特别是在高负载情况下,适当增加通风或使用散热片。

    兼容性和支持


    这些转换器具有良好的兼容性,适用于大多数直流电源供电系统。制造商提供了详细的技术支持和维护服务,以确保用户能够正确安装和使用这些设备。

    常见问题与解决方案


    1. 问题:输出电压不稳定
    - 解决方案:检查输入电压是否超出规定范围,调整输入电压至规定值内。
    2. 问题:输出电流过小
    - 解决方案:检查连接线路是否存在接触不良或断开的情况,确认负载是否正常。
    3. 问题:发热严重
    - 解决方案:增加散热措施,如安装散热片或增加通风条件。

    总结和推荐


    ZUS系列直流-直流转换器以其高效率、稳定性和广泛的应用领域受到市场欢迎。该系列产品的各项性能指标均表现出色,尤其是在高效率、高稳定性方面有着显著优势。因此,强烈推荐在需要高效稳定电源转换的场合中使用ZUS系列产品。

ZUS102415参数

参数
特性 OCP
输出方式 -
输出电压 15V
类型 -
输出电流最大值 700mA
输入电压最小值 18V(DC)
输出电压组数 1
转换效率 -
开关频率 -
散热方式 Convection
输出总功率 -
输入电压最大值 36V
最大容性负载 -
长*宽*高 45.72mm*35.56mm*7.62mm
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 盒装

ZUS102415厂商介绍

COSEL公司是一家全球领先的电源解决方案供应商,专注于为工业、医疗、通信、能源和汽车等领域提供高效率、高可靠性的电源产品。其主营产品包括AC/DC电源、DC/DC转换器、隔离电源模块、LED驱动器等。

COSEL的产品广泛应用于工业自动化、医疗设备、通信基站、电动汽车充电桩、太阳能逆变器等多个领域。其产品以其高效率、高可靠性、小体积、易于集成等特点受到市场青睐。

COSEL的优势在于其强大的研发实力和严格的质量控制。公司拥有一支经验丰富的研发团队,不断推出创新产品以满足市场需求。同时,COSEL严格执行ISO9001和ISO14001等国际质量标准,确保产品质量始终处于行业领先水平。此外,COSEL还提供定制化服务,根据客户需求提供个性化的电源解决方案。

ZUS102415数据手册

厂牌 PDF简要描述 下载
COSEL DC-DC模块 COSEL ZUS102415 ZUS102415数据手册

ZUS102415封装设计

查看详情并下载
Symbol
Footprint
3D Model
