ZUW101215

产品分类: DC-DC模块
厂牌: COSEL
产品描述: OCP Convection 81% 10.5W 350mA,350mA 15V 2 18V 9V 通孔安装 45.72mm*35.56mm*7.62mm
供应商型号: CSJ-ST66286475
供应商: 海外现货
标准整包数: 1

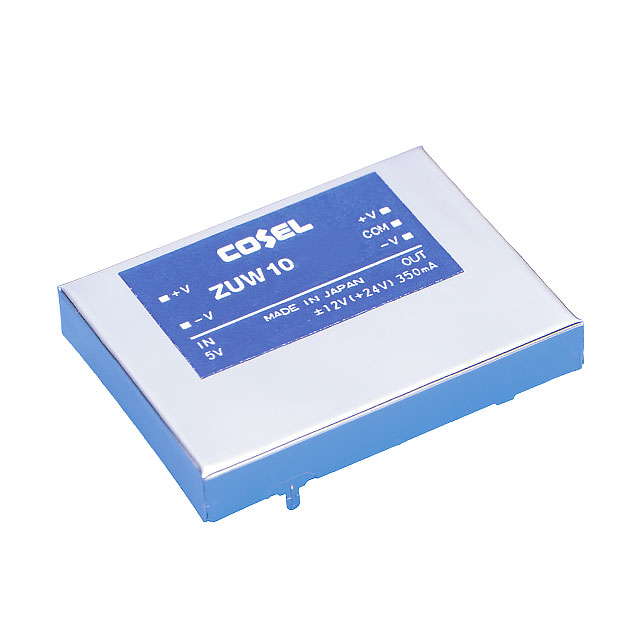

COSEL DC-DC模块 ZUW101215

ZUW101215概述


    产品简介




    ZUW1R5 系列是针对工业控制、通信系统及各类自动化设备设计的高效率 DC-DC 转换器。这些转换器具有多种输入电压范围(从4.5V到75V)和输出电压设置(12V 或 24V),旨在为各种复杂的应用提供稳定可靠的电源解决方案。其核心功能是将直流输入电压转换为所需的直流输出电压,具备过电流保护、短路保护、以及隔离输入输出等功能。


    技术参数




    以下是各型号的具体技术规格:

    | 型号 | 输出功率[W] | 输入电压[V] | 输出电压[V] | 最大输出电流[A] | 效率[%] |
    |----------------|-------------|------------------|--------------|-----------------|---------|
    | ZUW1R50512 | 1.56 | DC4.5 - 9 | 12V 或 24V | 0.065 | 67typ |
    | ZUW1R50515 | 1.50 | DC9 - 18 | 15V 或 30V | 0.050 | 67typ |
    | ZUW1R51212 | 1.56 | DC18 - 36 | 12V 或 24V | 0.065 | 71typ |
    | ZUW1R51215 | 1.50 | DC36 - 72 | 15V 或 30V | 0.050 | 71typ |
    | ZUW1R52412 | 1.56 | DC4.5 - 9 | 12V 或 24V | 0.065 | 71typ |
    | ZUW1R52415 | 1.50 | DC9 - 18 | 15V 或 30V | 0.050 | 71typ |
    | ZUW1R54812 | 1.56 | DC18 - 36 | 12V 或 24V | 0.065 | 71typ |
    | ZUW1R54815 | 1.50 | DC36 - 72 | 15V 或 30V | 0.050 | 71typ |

    性能参数:
    - 工作温度范围:-20°C 至 +71°C
    - 湿度范围:20% 至 95% RH(无凝结)
    - 高度限制:最大3000米(10000英尺)
    - 冲击测试:50G 加速度,11ms
    - 振动测试:10Hz 到 55Hz,98.0m/s² (10G)


    产品特点和优势




    ZUW1R5系列具有多种独特的功能和优势:
    1. 高效能:最高可达83%的转换效率,能够有效减少能量损失。
    2. 宽输入范围:支持广泛的输入电压范围(4.5V - 75V),适合各种应用场景。
    3. 精确的电压调整:支持精确的输出电压调整,误差在±5%以内。
    4. 高可靠性:通过UL60950-1、EN60950-1、CSA C22.2 No.60950-1等多项认证,符合IEC60950-1标准。
    5. 高隔离性:隔离度达到AC500V/1分钟,确保电路的安全性。


    应用案例和使用建议




    ZUW1R5系列广泛应用于工业自动化、通信系统、机器人等领域。例如,在机器人控制单元中,ZUW1R5可以作为关键的电源模块,为机器人系统的各个组件提供稳定的电力供应。在使用过程中,需注意:
    - 在高温环境下,建议降额使用以避免过热风险。
    - 确保电路板的合理布局和接地,以提高EMI/RFI性能。
    - 连接时务必检查输出极性正确,避免反接损坏设备。


    兼容性和支持




    该系列产品与常见的电子元器件高度兼容,适用于多数电子系统的设计。制造商提供详尽的技术支持文档和售后保障服务,帮助用户解决安装、调试过程中遇到的各种问题。此外,还提供了完善的质保政策和快速响应的技术支持团队,确保用户的使用体验和设备运行的稳定性。


    常见问题与解决方案




    1. 启动时间长:如果发现启动时间过长,可能是由于输入电压不足导致的。增加输入电压或更换更高效率的电源适配器可以解决问题。
    2. 温度过高:若设备温度过高,应首先检查散热措施是否到位。如风扇、散热片等是否正常工作。必要时可采取外部强制冷却方法。
    3. 输出电压不稳定:检查负载变化是否过大或波动频繁。调整负载平衡或采用稳压装置可以改善此现象。


    总结和推荐




    综上所述,ZUW1R5系列凭借其高效率、宽输入范围、可靠性和多样性,成为工业级应用中的理想选择。无论是对于小型项目还是大规模集成系统,ZUW1R5系列都能够提供稳定且高效的电源解决方案。强烈推荐给需要高性能、高可靠性的电源管理的用户。

ZUW101215参数

参数
输入电压最小值 9V
散热方式 Convection
类型 -
输出总功率 10.5W
输出电压组数 2
输入电压最大值 18V
特性 OCP
转换效率 81%
最大容性负载 -
输出电流最大值 350mA,350mA
开关频率 -
输出方式 -
输出电压 15V
长*宽*高 45.72mm*35.56mm*7.62mm
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 盒装

ZUW101215厂商介绍

COSEL公司是一家全球领先的电源解决方案供应商,专注于为工业、医疗、通信、能源和汽车等领域提供高效率、高可靠性的电源产品。其主营产品包括AC/DC电源、DC/DC转换器、隔离电源模块、LED驱动器等。

COSEL的产品广泛应用于工业自动化、医疗设备、通信基站、电动汽车充电桩、太阳能逆变器等多个领域。其产品以其高效率、高可靠性、小体积、易于集成等特点受到市场青睐。

COSEL的优势在于其强大的研发实力和严格的质量控制。公司拥有一支经验丰富的研发团队,不断推出创新产品以满足市场需求。同时,COSEL严格执行ISO9001和ISO14001等国际质量标准,确保产品质量始终处于行业领先水平。此外,COSEL还提供定制化服务,根据客户需求提供个性化的电源解决方案。

ZUW101215数据手册

厂牌 PDF简要描述 下载
COSEL DC-DC模块 COSEL ZUW101215 ZUW101215数据手册

ZUW101215封装设计

查看详情并下载
Symbol
Footprint
3D Model
