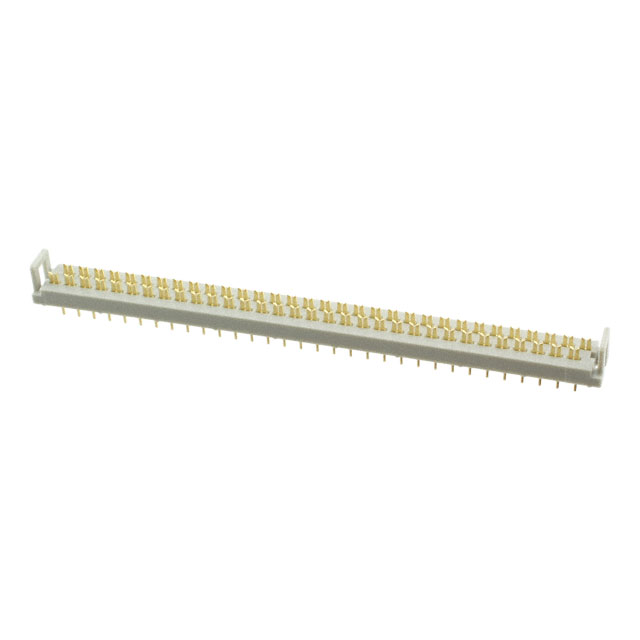

7864-0000PR

厂牌: 3M
产品描述: DIP Header,Ribbon Cable 2 64pin 金 灰色 IDC 1.27mm 通孔安装 86.4mm(长度)*7mm(高度)
供应商型号: 517-7864-0000PR
供应商: Mouser
标准整包数: 1
3M 矩形连接器 - 板载/直接线对板 7864-0000PR

7864-0000PR概述

    3M™ PCB .100" × .100" Two Row 78XX 系列连接器技术手册

    1. 产品简介


    3M™ PCB .100" × .100" Two Row 78XX 系列是一款用于印刷电路板(PCB)的高可靠性连接器。该连接器设计用于需要低轮廓和小空间占用的应用场合,广泛应用于电信、数据通信、工业自动化和消费电子等领域。

    2. 技术参数


    - 物理规格:
    - 绝缘材料:玻璃填充聚酯
    - 阻燃等级:UL 94V-0
    - 颜色:灰色

    - 接触件规格:
    - 接触材料:铍铜
    - 底层镀层:100 微英寸镍
    - U 槽和焊尾镀层:金闪光
    - 电气规格:
    - 电流承载能力:1.0A
    - 绝缘电阻:≥ 1,000 MΩ(500VDC)
    - 耐压强度:1,000 VAC 一分钟
    - 环境规格:
    - 温度范围:-55°C 至 +105°C
    - 制造工艺:波峰焊接
    - UL 文件号:E680803

    3. 产品特点和优势


    - 单端接设计:减少了整体连接器成本。
    - 低轮廓设计:7.3 毫米的终端高度,适合需要低轮廓离板的应用。
    - 焊锡凸点:便于板子清洁。
    - 标准布局:适用于标准的 0.100 英寸 × 0.100 英寸插头布局。
    - 节省空间:比四行设计更少占用板面。
    - 符合 RoHS 规范:确保无害环保。

    4. 应用案例和使用建议


    3M™ PCB .100" × .100" Two Row 78XX 系列连接器可广泛应用于电信基站、服务器机柜和工业自动化设备中。例如,在一个工业自动化控制系统中,该连接器可以用于连接各种传感器和执行器模块。
    - 使用建议:
    - 在安装过程中,确保焊锡凸点位置正确以保证良好的清洁效果。
    - 选择适当的连接器数量以匹配实际需求,避免浪费和提高系统可靠性。

    5. 兼容性和支持


    该系列连接器支持标准的 0.100 英寸 × 0.100 英寸插头布局,适用于多种 PCB 设计。3M 公司提供相关的技术支持和售后服务,如需帮助,请拨打 800-225-5373 联系客服。

    6. 常见问题与解决方案


    - 问题一:如何处理安装后的清洁问题?
    - 解决方案:利用连接器上的焊锡凸点设计,易于板子清洁。

    - 问题二:如何确认连接器是否符合 RoHS 规范?
    - 解决方案:参考官方网站的 Regulatory Information Appendix (RIA),确保符合 RoHS 标准。

    7. 总结和推荐


    总体而言,3M™ PCB .100" × .100" Two Row 78XX 系列连接器具有优良的设计特点,特别适用于对空间和可靠性要求较高的应用场合。其单端接设计、低轮廓及节省空间的特点使其在市场上具备较强的竞争力。对于需要在有限空间内实现高效可靠的连接应用,该产品是一个理想的选择。
    综上所述,强烈推荐使用 3M™ PCB .100" × .100" Two Row 78XX 系列连接器。

7864-0000PR参数

参数
触头镀层厚度 -
类型 DIP Header,Ribbon Cable
颜色 灰色
电缆间距 1.27mm
排数 2
触头镀层
电缆端接 IDC
针脚数 64pin
长*宽*高 86.4mm(长度)*7mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

7864-0000PR厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

7864-0000PR数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 板载/直接线对板 3M 7864-0000PR 7864-0000PR数据手册

7864-0000PR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 11.017 ¥ 93.0937
10+ $ 9.3204 ¥ 78.7574
20+ $ 8.7804 ¥ 74.1944
50+ $ 8.5428 ¥ 72.1867
100+ $ 6.372 ¥ 53.8434
库存: 77
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 93.09
