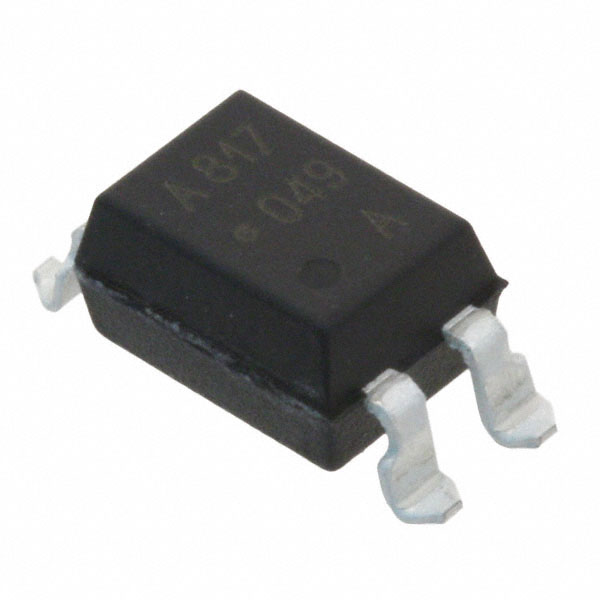

HCPL-814-300E

产品分类: 隔离器
厂牌: BROADCOM
产品描述: 1 4-SMD 贴片安装 4.6mm*6.5mm*3.5mm
供应商型号: AV-E-HCPL-814-300E
供应商: Avnet
标准整包数: 100
BROADCOM 隔离器 HCPL-814-300E

HCPL-814-300E概述

    HCPL-814 光电耦合器技术手册

    产品简介


    HCPL-814 是一款高性能的光电耦合器,由两个逆向并联的发光二极管通过光敏晶体管光学耦合而成。它能够直接响应交流输入电流,并封装在一个紧凑的双列直插式(DIP)封装内。该产品符合 UL、CSA 和 IEC/EN/DIN EN 60747-5-2 的安全标准,适用于检测和监测交流信号、AC/DC 输入模块及可编程逻辑控制器等领域。

    技术参数


    - 隔离电压:5000 Vrms
    - 反向漏电流:最大值为 \(10^{-7}\) A(\(V{CE} = 20 V\))
    - 电流传输比(CTR):最小值为 20%(\(\pm1 \text{mA}, V{CE} = 5 \text{V}\))
    - 响应时间:典型值为 4 µs(\(V{CE} = 2 \text{V}, IC = 2 \text{mA}, RL = 100 \Omega\))
    - 封装:300 mil DIP-4,也可选择 W00 铅间距和 300 弯脚表面贴装选项
    - 绝对最大额定值
    - 存储温度:-55°C 至 125°C
    - 环境操作温度:-30°C 至 100°C
    - 平均正向电流:\(\pm50 \text{mA}\)
    - 输入功率耗散:70 mW
    - 集电极电流:50 mA
    - 隔离电阻:最小 \(5 \times 10^{10} \Omega\)

    产品特点和优势


    HCPL-814 的关键特点是高输入输出隔离电压和低反向漏电流,这使得它在高精度信号处理和电力控制应用中表现出色。其紧凑的设计和多种封装选项使其易于集成到各种电路板设计中。此外,UL 和 CSA 的双重认证确保了产品的安全性和可靠性。

    应用案例和使用建议


    - 检测或监控交流信号:该产品可以用于检测电网中的交流信号,适合工业控制系统和电源管理应用。
    - AC/DC 输入模块:由于其高隔离度,它可以作为电源模块的一部分,保护后续的直流控制电路不受高压交流信号的影响。
    - 编程逻辑控制器(PLC):在 PLC 中,HCPL-814 可以用来隔离输入信号,确保系统的可靠性和安全性。
    使用建议:
    - 在使用时需注意静电防护,避免因静电放电(ESD)导致损坏。
    - 考虑到响应时间和电流传输比,应合理设计负载电阻,以达到最佳的性能指标。

    兼容性和支持


    HCPL-814 支持多种封装选项,包括标准 DIP、W00 铅间距和表面贴装(SMD)。Avago 提供全面的技术支持和售后服务,确保客户能够顺利集成和使用该产品。

    常见问题与解决方案


    - 问题:如何正确焊接 HCPL-814?
    - 解决方案:建议使用一次回流焊,确保焊接温度在规定的范围内。如果采用红外线灯加热,需注意局部温度上升可能导致组件受损。
    - 问题:如何测试隔离电压?
    - 解决方案:使用具有零交叉电路的隔离电压测试仪,施加正弦波电压进行测量。
    - 问题:如何选择合适的封装选项?
    - 解决方案:根据具体应用需求选择 DIP、W00 或 SMD 封装。对于需要高密度安装的应用,可以选择 SMD 封装。

    总结和推荐


    HCPL-814 光电耦合器以其出色的隔离电压、低反向漏电流和紧凑的封装设计,在多种应用中表现出色。其广泛的认证和多种封装选项使其成为电力控制和信号处理的理想选择。总体来说,我们强烈推荐这款产品给需要高可靠性和高性能光电耦合器的应用。

HCPL-814-300E参数

参数
数据速率 -
通道数量 1
长*宽*高 4.6mm*6.5mm*3.5mm
通用封装 4-SMD
安装方式 贴片安装
零件状态 在售
包装方式 管装

HCPL-814-300E厂商介绍

Broadcom Inc.(博通公司)是一家全球领先的半导体公司,总部位于美国加利福尼亚州。Broadcom专注于设计、开发和提供广泛的半导体和基础设施软件解决方案,服务于数据中心、网络、软件、宽带、无线通信和工业市场。

主营产品分类包括:
1. 网络:包括以太网交换机、路由器、无线接入点等。
2. 无线通信:涉及Wi-Fi、蓝牙、GPS等无线技术。
3. 宽带:包括有线电视和宽带接入设备。
4. 工业:提供工业物联网解决方案和传感器。
5. 软件:包括网络安全、存储管理等软件产品。

应用领域广泛,包括:
- 数据中心:提供高速网络连接和存储解决方案。
- 移动设备:为智能手机、平板电脑提供无线通信技术。
- 家庭娱乐:提供宽带接入和家庭网络解决方案。
- 工业自动化:提供传感器和物联网解决方案。

Broadcom的优势在于:
- 技术创新:持续投入研发,拥有大量专利技术。
- 产品多样性:提供广泛的半导体和软件产品,满足不同市场需求。
- 客户服务:提供优质的客户支持和定制化解决方案。
- 全球布局:在全球设有研发中心和销售网络,服务全球客户。

HCPL-814-300E数据手册

厂牌 PDF简要描述 下载
BROADCOM 隔离器 BROADCOM HCPL-814-300E HCPL-814-300E数据手册

HCPL-814-300E封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 0.4005 ¥ 3.4844
4100+ $ 0.2244 ¥ 1.9526
9200+ $ 0.1972 ¥ 1.7154
28600+ $ 0.1891 ¥ 1.6447
库存: 11900
起订量: 1200 增量: 100
交货地:
最小起订量为:100
合计: ¥ 348.44
