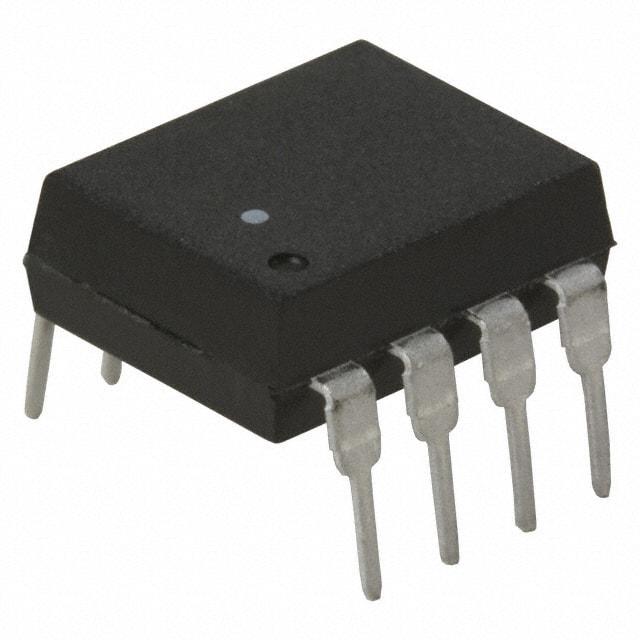

HCNW4502-000E

产品分类: 隔离器
厂牌: BROADCOM
产品描述: 1 1 DIP-8 通孔安装 11.15mm*9mm*5.1mm
供应商型号: MIK-HCNW4502-000E
供应商: 海外现货
标准整包数: 1
BROADCOM 隔离器 HCNW4502-000E

HCNW4502-000E概述

    单通道高速光电耦合器技术手册

    产品简介


    本文介绍的是单通道高速光电耦合器(如HCPL-4502/4503和HCNW4502/4503),这些器件采用绝缘层将发光二极管(LED)和集成光探测器隔离开来,从而实现输入端与输出端之间的电气隔离。该类产品广泛应用于高压绝缘、视频信号隔离、电机驱动中的功率晶体管隔离、线路接收器等领域。通过减少基极-集电极电容,这些光电耦合器的速度比传统的光晶体管耦合器提高了100倍。

    技术参数


    - 输入电流: 标准16 mA的TTL sink电流
    - 输出能力: 足够的输出电流以驱动1个TTL负载和5.6 kΩ拉拔电阻
    - 电流传输比(CTR): 最小为19%,当IF=16 mA时
    - 速度: 高速可达1 Mb/s
    - 温度范围: 0°C至70°C
    - 安全认证: UL 1577认可;VIORM=630 V峰值(HCPL-4503#060),VIORM=1414 V峰值(HCNW设备)
    - 封装: 8-Pin DIP、SO-8、宽体封装
    - 特殊功能: 开路集电极输出,耐受15 kV/μs共模瞬态干扰
    - 兼容性: 可用于TTL/TTL、TTL/CMOS、TTL/LSTTL逻辑电路

    产品特点和优势


    这些光电耦合器具有高共模瞬态抗扰度(CMR)、高速传输能力和广泛的温度适应范围。它们能够在复杂的电磁环境中保持稳定的性能,因此非常适合需要高可靠性和强抗干扰性的应用场合。

    应用案例和使用建议


    - 高电压绝缘:可以用于工业控制系统中的高压绝缘应用。
    - 视频信号隔离:在视频信号传输过程中提供电气隔离,提高信号质量。
    - 电机驱动:在电机驱动系统中隔离功率晶体管,确保系统的稳定运行。
    - 电源反馈电路:在开关电源中作为反馈元件,提高效率和稳定性。
    使用建议:
    - 在使用时务必连接一个0.1 μF的旁路电容到引脚5和8之间,以提高稳定性和可靠性。
    - 为避免因静电放电导致的损坏,在装配和处理组件时应采取适当的静电防护措施。

    兼容性和支持


    这些光电耦合器可与多种逻辑电路兼容,包括TTL、CMOS和LSTTL。制造商提供全面的技术支持和售后保障,以确保用户能够获得最佳的应用体验。

    常见问题与解决方案


    - Q: 如何正确连接旁路电容?
    - A: 将一个0.1 μF的旁路电容连接到引脚5(GND)和8(VCC)之间。
    - Q: 如何避免因静电放电造成的损坏?
    - A: 在装配和处理组件时应采取适当的静电防护措施,例如佩戴防静电手环。

    总结和推荐


    总的来说,这款单通道高速光电耦合器以其高共模瞬态抗扰度、高速传输能力和广泛的工作温度范围而著称。其适用于多种应用场景,特别是在需要高可靠性和强抗干扰性的场合。因此,我强烈推荐使用此产品。

HCNW4502-000E参数

参数
数据速率 1
通道数量 1
长*宽*高 11.15mm*9mm*5.1mm
通用封装 DIP-8
安装方式 通孔安装
零件状态 在售
包装方式 管装

HCNW4502-000E厂商介绍

Broadcom Inc.(博通公司)是一家全球领先的半导体公司,总部位于美国加利福尼亚州。Broadcom专注于设计、开发和提供广泛的半导体和基础设施软件解决方案,服务于数据中心、网络、软件、宽带、无线通信和工业市场。

主营产品分类包括:
1. 网络:包括以太网交换机、路由器、无线接入点等。
2. 无线通信:涉及Wi-Fi、蓝牙、GPS等无线技术。
3. 宽带:包括有线电视和宽带接入设备。
4. 工业:提供工业物联网解决方案和传感器。
5. 软件:包括网络安全、存储管理等软件产品。

应用领域广泛,包括:
- 数据中心:提供高速网络连接和存储解决方案。
- 移动设备:为智能手机、平板电脑提供无线通信技术。
- 家庭娱乐:提供宽带接入和家庭网络解决方案。
- 工业自动化:提供传感器和物联网解决方案。

Broadcom的优势在于:
- 技术创新:持续投入研发,拥有大量专利技术。
- 产品多样性:提供广泛的半导体和软件产品,满足不同市场需求。
- 客户服务:提供优质的客户支持和定制化解决方案。
- 全球布局:在全球设有研发中心和销售网络,服务全球客户。

HCNW4502-000E数据手册

厂牌 PDF简要描述 下载
BROADCOM 隔离器 BROADCOM HCNW4502-000E HCNW4502-000E数据手册

HCNW4502-000E封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
126+ $ 1.7738 ¥ 14.8643
库存: 12638
起订量: 175 增量: 42
交货地:
最小起订量为:126
合计: ¥ 1872.9
直接购买
