ACPL-217-56DE

产品分类: 隔离器
厂牌: BROADCOM
产品描述: 1 SO-4 贴片安装 2.6mm*4.4mm*2.12mm
供应商型号: AV-E-ACPL-217-56DE
供应商: Avnet
标准整包数: 3000

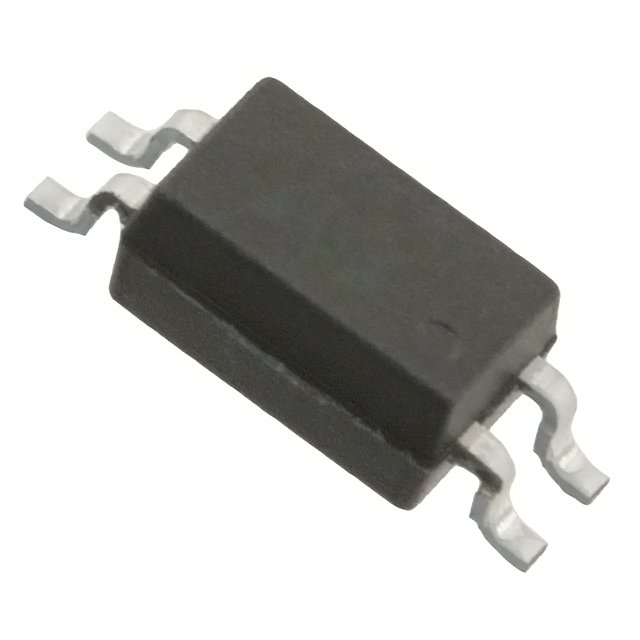

BROADCOM 隔离器 ACPL-217-56DE

ACPL-217-56DE概述

    # ACPL-217 单通道半间距光电耦合器技术手册解析

    1. 产品简介


    ACPL-217 是一款由 Broadcom 提供的单通道半间距光敏晶体管光电耦合器,它通过一个发光二极管(LED)与一个光敏晶体管实现光学耦合。这款器件采用小型化的 4 引脚 SO 封装设计,适合空间有限的应用场景。
    主要功能:
    - 高隔离电压: 输入输出隔离电压高达 3750VRMS。
    - 非饱和响应: 响应时间为 2 μs(典型值),适合高速应用。
    - 电流传输比(CTR): 最小值为 50%,典型值适用于多种工作条件。
    应用领域:
    ACPL-217 广泛应用于工业自动化、计算机接口及测控设备等领域,包括但不限于:
    - 可编程控制器和计算机的 I/O 接口。
    - 序列控制装置。
    - 不同电位和阻抗电路间的信号传输。

    2. 技术参数


    以下是 ACPL-217 的关键性能指标和技术规格:
    | 参数 | 最小值 (Min.) | 典型值 (Typ.) | 最大值 (Max.) | 单位 | 备注 |
    |
    | 隔离电压 | - | - | 3750 | VRMS | AC 有效值,持续时间 1 分钟 |
    | 响应时间(上升时间) | - | 2 | - | μs | VCC = 10V,IC = 2 mA |
    | 电流传输比 (CTR) | 50 | - | 600 | % | IF = 5 mA,VCC = 5V |
    | 集电极暗电流 | - | - | 100 | nA | VCE = 48V,IF = 0 mA |
    | 最大功耗 | - | 150 | - | mW | Collector Power Dissipation |
    | 最大输入功率 | - | 65 | - | mW | LED Power Dissipation |
    此外,ACPL-217 支持高共模抑制比(CMR),最高可达 10 kV/μs,具备优异的噪声抑制能力。

    3. 产品特点和优势


    独特功能:
    1. 高隔离能力: 达到 3750VRMS 的隔离电压等级,确保可靠的安全防护。
    2. 快速响应: 响应时间为 2 μs,适合高速信号传输需求。
    3. 灵活的电流传输比选项: 提供多个 CTR 排名(0、A、B、C 和 D),满足不同应用场景的需要。
    市场竞争力:
    ACPL-217 凭借其高集成度、高性能和广泛的应用范围,在工业自动化、医疗设备、通信接口等领域表现出色。其紧凑封装使其成为低功耗、小型化设计的理想选择。

    4. 应用案例和使用建议


    应用场景:
    - 在 PLC(可编程逻辑控制器)中作为信号隔离桥接模块。
    - 测量仪器中的信号传递环节。
    - 工业现场总线中的数据隔离单元。
    使用建议:
    1. 环境温度管理: 确保工作温度范围符合规定(-55°C 至 110°C),避免高温过载导致性能下降。
    2. 匹配负载电阻: 根据图 16 的切换时间曲线,合理选择负载电阻以优化响应速度。
    3. 隔离设计优化: 利用其高共模抑制比(CMR)特性,提升系统抗干扰能力。

    5. 兼容性和支持


    ACPL-217 支持 RoHS 标准,且通过了多项安全认证,包括 UL、IEC/EN/DIN EN 60747-5-2。厂商提供多款包装形式,如表面贴装 SO-4 封装,并支持 Tape & Reel 包装。客户可通过官网或授权分销商获取详细资料和支持服务。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 温度过高导致性能异常 | 检查散热设计,降低工作温度 |
    | 输出信号不稳定 | 调整负载电阻至推荐值 |
    | 开关速度不达标 | 确认脉冲宽度不超过 100 μs |

    7. 总结和推荐


    综合评估:
    ACPL-217 是一款功能强大、性能稳定的光电耦合器,尤其适合对隔离性和响应速度有较高要求的应用场合。其多样化的产品选项和出色的可靠性使其在市场上具有很强的竞争优势。
    推荐结论:
    强烈推荐 ACPL-217 用于需要高速信号传输、高隔离电压和抗噪性能的工业和自动化设备中。结合其优越的技术参数和广泛的应用场景,该产品无疑是一个值得信赖的选择。

ACPL-217-56DE参数

参数
数据速率 -
通道数量 1
长*宽*高 2.6mm*4.4mm*2.12mm
通用封装 SO-4
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

ACPL-217-56DE厂商介绍

Broadcom Inc.(博通公司)是一家全球领先的半导体公司,总部位于美国加利福尼亚州。Broadcom专注于设计、开发和提供广泛的半导体和基础设施软件解决方案,服务于数据中心、网络、软件、宽带、无线通信和工业市场。

主营产品分类包括:
1. 网络:包括以太网交换机、路由器、无线接入点等。
2. 无线通信:涉及Wi-Fi、蓝牙、GPS等无线技术。
3. 宽带:包括有线电视和宽带接入设备。
4. 工业:提供工业物联网解决方案和传感器。
5. 软件:包括网络安全、存储管理等软件产品。

应用领域广泛,包括:
- 数据中心:提供高速网络连接和存储解决方案。
- 移动设备:为智能手机、平板电脑提供无线通信技术。
- 家庭娱乐:提供宽带接入和家庭网络解决方案。
- 工业自动化:提供传感器和物联网解决方案。

Broadcom的优势在于:
- 技术创新:持续投入研发,拥有大量专利技术。
- 产品多样性:提供广泛的半导体和软件产品,满足不同市场需求。
- 客户服务:提供优质的客户支持和定制化解决方案。
- 全球布局:在全球设有研发中心和销售网络,服务全球客户。

ACPL-217-56DE数据手册

厂牌 PDF简要描述 下载
BROADCOM 隔离器 BROADCOM ACPL-217-56DE ACPL-217-56DE数据手册

ACPL-217-56DE封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ $ 0.29 ¥ 2.523
9000+ $ 0.2877 ¥ 2.5028
30000+ $ 0.2854 ¥ 2.4826
库存: 3000
起订量: 3000 增量: 3000
交货地:
最小起订量为:3000
合计: ¥ 7569
