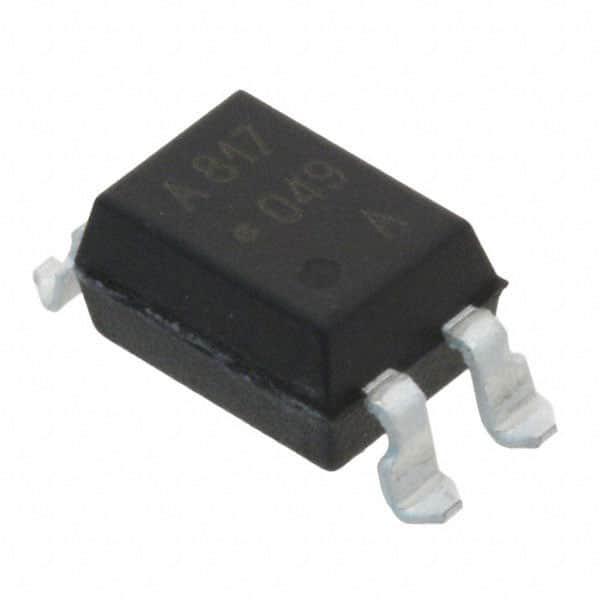

HCPL-817-30BE

产品分类: 隔离器
厂牌: BROADCOM
产品描述: 1 4-SMD 贴片安装 4.6mm*6.5mm*3.5mm
供应商型号: AV-E-HCPL-817-30BE
供应商: Avnet
标准整包数: 100
BROADCOM 隔离器 HCPL-817-30BE

HCPL-817-30BE概述

    HCPL-817 光电耦合器技术手册

    1. 产品简介


    HCPL-817是一款光耦合器,采用高密度安装设计,能够实现电路间不同电压和阻抗水平的信号传输。主要功能是通过光电效应将输入信号转换为输出信号,具有高输入输出隔离电压(5000 Vrms)和良好的电流转移比(CTR)。它广泛应用于计算机I/O接口、电源反馈电路等领域。

    2. 技术参数


    - 电流转移比 (CTR):最小值为50%,在输入电流IF=5mA,输出电压VCE=5V时。
    - 输入输出隔离电压 (Viso):5000 Vrms。
    - 响应时间 (tr):典型值为4μs,在VCE=2V,IC=2mA,负载电阻RL=100Ω时。
    - 封装形式:标准双列直插式封装(DIP),提供宽间距引脚和表面贴装选项。
    - 安全认证:UL, CSA, IEC/EN/DIN EN 60747-5-2认证。
    - 工作温度范围:存储温度-55°C到+125°C,工作温度-30°C到+100°C。

    3. 产品特点和优势


    - 高隔离电压:隔离电压高达5000 Vrms,适用于高隔离需求的应用场合。
    - 快速响应:响应时间低至4μs,适合需要快速响应的应用。
    - 多种封装选择:提供了不同间距的引脚和表面贴装选项,方便不同应用场景的需求。
    - 环保材料:符合RoHS 6标准,无铅且环保。
    - 认证齐全:通过多个国际认证,确保产品质量和可靠性。

    4. 应用案例和使用建议


    - 信号传输:在需要不同电压或阻抗电路之间进行信号传输时,HCPL-817可以有效隔离干扰并保持信号的纯净。
    - 计算机I/O接口:作为计算机和其他数字设备之间的隔离层,可以提高系统的可靠性和安全性。
    - 电源反馈电路:在电源电路中用于监测和控制反馈信号,确保稳定的电源输出。
    使用建议:
    - 确保在安装过程中采取静电防护措施,以防止ESD损坏。
    - 根据具体应用场景选择合适的封装形式和功率等级。

    5. 兼容性和支持


    HCPL-817可以与其他标准电路板组件兼容,例如DIP插座和焊接设备。厂商提供全面的技术支持和售后维护服务,可以通过其销售代表或授权分销商获取更多详细信息。

    6. 常见问题与解决方案


    - Q: 如何正确处理和组装HCPL-817?
    A: 需要采取正常防静电措施来处理和组装该组件,以避免因静电引起的损坏或降级。
    - Q: 如何确定合适的封装形式?
    A: 根据实际应用需求选择合适的封装形式,例如标准DIP封装或表面贴装封装。
    - Q: 如何确保HCPL-817的可靠性?
    A: 严格按照制造商提供的温度和时间曲线进行焊接操作,并注意控制焊接温度,避免局部过热。

    7. 总结和推荐


    HCPL-817是一款高性能的光耦合器,具有出色的隔离电压、快速响应时间和广泛的适用范围。对于需要高隔离度、快速响应的应用场合,HCPL-817是一个理想的选择。其良好的兼容性和环保特性使其成为市场上极具竞争力的产品。强烈推荐在需要高性能光耦合器的应用中使用HCPL-817。
    综上所述,HCPL-817不仅在技术参数上表现出色,而且在实际应用中表现优异,具备很高的性价比。我们强烈推荐此产品在各种应用场景中使用。

HCPL-817-30BE参数

参数
数据速率 -
通道数量 1
长*宽*高 4.6mm*6.5mm*3.5mm
通用封装 4-SMD
安装方式 贴片安装
零件状态 在售
包装方式 管装

HCPL-817-30BE厂商介绍

Broadcom Inc.(博通公司)是一家全球领先的半导体公司,总部位于美国加利福尼亚州。Broadcom专注于设计、开发和提供广泛的半导体和基础设施软件解决方案,服务于数据中心、网络、软件、宽带、无线通信和工业市场。

主营产品分类包括:
1. 网络:包括以太网交换机、路由器、无线接入点等。
2. 无线通信:涉及Wi-Fi、蓝牙、GPS等无线技术。
3. 宽带:包括有线电视和宽带接入设备。
4. 工业:提供工业物联网解决方案和传感器。
5. 软件:包括网络安全、存储管理等软件产品。

应用领域广泛,包括:
- 数据中心:提供高速网络连接和存储解决方案。
- 移动设备:为智能手机、平板电脑提供无线通信技术。
- 家庭娱乐:提供宽带接入和家庭网络解决方案。
- 工业自动化:提供传感器和物联网解决方案。

Broadcom的优势在于:
- 技术创新:持续投入研发,拥有大量专利技术。
- 产品多样性:提供广泛的半导体和软件产品,满足不同市场需求。
- 客户服务:提供优质的客户支持和定制化解决方案。
- 全球布局:在全球设有研发中心和销售网络,服务全球客户。

HCPL-817-30BE数据手册

厂牌 PDF简要描述 下载
BROADCOM 隔离器 BROADCOM HCPL-817-30BE HCPL-817-30BE数据手册

HCPL-817-30BE封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 0.3875 ¥ 3.3708
库存: 16500
起订量: 1200 增量: 100
交货地:
最小起订量为:1000
合计: ¥ 3370.8
