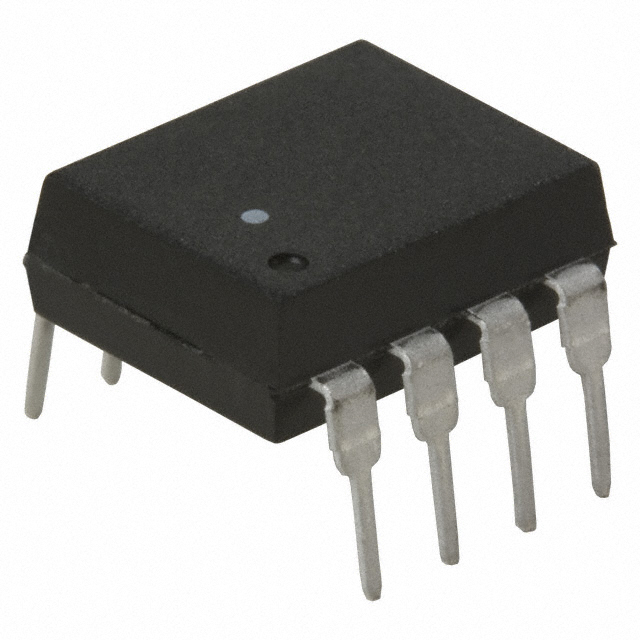

HCNW2601-000E

产品分类: 隔离器
厂牌: BROADCOM
产品描述: Broadcom 光电探测器输出型光耦, 通孔安装, 8针, DIP封装
供应商型号: 630-HCNW2601-000E
供应商: Mouser
标准整包数: 1
BROADCOM 隔离器 HCNW2601-000E

HCNW2601-000E概述


    产品简介


    产品类型
    本产品为高速光耦合器(High-Speed Optocoupler),主要包括6N137、HCPL-26XX/06XX/4661、HCNW137/26X1等多种型号。
    主要功能
    这些光耦合器集成了发光二极管(GaAsP LED)和高增益光电探测器,能够实现电气隔离,保证输入输出信号的完整性。其中6N137、HCPL-26XX、HCPL-06XX、HCPL-4661、HCNW137和HCNW26X1尤其适用于高速逻辑接口、输入输出缓冲和在极端噪声环境下替代传统线路接收器。
    应用领域
    - 隔离式线路接收器
    - 计算机外围设备接口
    - 微处理器系统接口
    - 模拟/数字、数字/模拟转换器的数字隔离
    - 开关电源
    - 仪器输入/输出隔离
    - 消除接地环路
    - 脉冲变压器替换
    - 电机驱动器中的功率晶体管隔离
    - 高速逻辑系统的隔离

    技术参数


    | 参数 | 规格 |

    | 最小共模抑制率 | 15 kV/μs (VCM = 1 kV时) |
    | 工作速度 | 10 MBd典型 |
    | 输入电流 | 5 mA |
    | 温度范围 | -40°C 至 +85°C |
    | 包装形式 | 8-Pin DIP、SOIC-8、宽体封装 |
    | 输出信号 | 单通道产品支持脉冲输出(Strobable output) |
    | 安全认证 | UL认可(3750 Vrms,1分钟;HCNW型号为5000 Vrms,1分钟) |
    CSA认证(IEC/EN/DIN EN 60747-5-2标准) |
    | 密封版本 | MIL-PRF-38534认证(HCPL-56XX/66XX系列) |

    产品特点和优势


    1. 高共模抑制率:可承受高达15 kV/μs的瞬态电压变化。
    2. 高速响应:典型传输速率可达10 MBd。
    3. 温度稳定性:性能参数在-40°C至+85°C之间保持一致。
    4. 多样化的封装选择:提供8-Pin DIP、SOIC-8、宽体封装等多种形式,满足不同应用场景的需求。
    5. 安全认证齐全:通过多项国际认证,确保产品可靠性和安全性。
    6. 集成度高:结合发光二极管和光电探测器,简化电路设计。

    应用案例和使用建议


    使用场景
    - 隔离式线路接收器:例如在电力系统监控中用于隔离高电压信号,避免电击风险。
    - 开关电源:在高压输入端与低压输出端之间提供电气隔离,提高系统安全性。
    - 电机驱动器:实现对电机控制信号的隔离,防止电磁干扰影响控制系统。
    使用建议
    - 外部电容连接:建议在引脚5和8之间连接一个0.1 μF的旁路电容,以提高稳定性和抗噪性能。
    - 静电防护:处理组件时需采取正常的防静电措施,避免因静电损坏导致的性能下降。
    - 散热管理:在高负载条件下使用时应注意散热,避免过热影响长期可靠性。

    兼容性和支持


    兼容性
    - 这些光耦合器与其他标准数字集成电路如LSTTL/TTL兼容,易于与现有系统集成。
    - 支持多种封装选项,适用于不同的电路板布局需求。
    厂商支持
    - Avago公司提供了详细的技术文档和支持服务,涵盖选型指南、包装信息、认证详情等。
    - 用户可以联系销售代表或授权分销商获取进一步的帮助和技术支持。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 无法达到指定传输速率 | 检查电源电压是否符合要求,检查PCB布局是否有潜在的干扰源。 |
    | 输出不稳定 | 确认是否正确安装了旁路电容,检测电源滤波电路是否有效。 |
    | 组件损坏 | 按照静电防护措施操作,确认使用正确的焊接温度曲线进行回流焊。 |

    总结和推荐


    综合评估
    - 主要优点:这些光耦合器以其出色的共模抑制率、高速响应能力和广泛的温度适应性,在隔离技术中占据重要地位。
    - 市场竞争力:通过提供多个安全认证和多样的封装选项,使得这些产品在市场上具备较强的竞争力。
    推荐
    - 针对需要高性能隔离解决方案的应用,如电力系统监控、开关电源、电机驱动等领域,强烈推荐选用这些光耦合器。它们不仅能满足严苛的工作环境要求,还能简化系统设计,提高整体可靠性。

HCNW2601-000E参数

参数
数据速率 10MBd
通道数量 1
长*宽*高 11.15mm*9mm*5.1mm
通用封装 DIP-8
安装方式 通孔安装
零件状态 在售
包装方式 管装
