HCPL-060L-000E

产品分类: 隔离器
厂牌: BROADCOM
产品描述: Broadcom 光电晶体管输出型光耦, 表面安装, 8针, SOIC封装
供应商型号: SCE-HCPL060L-SMD
供应商: 海外现货
标准整包数: 10

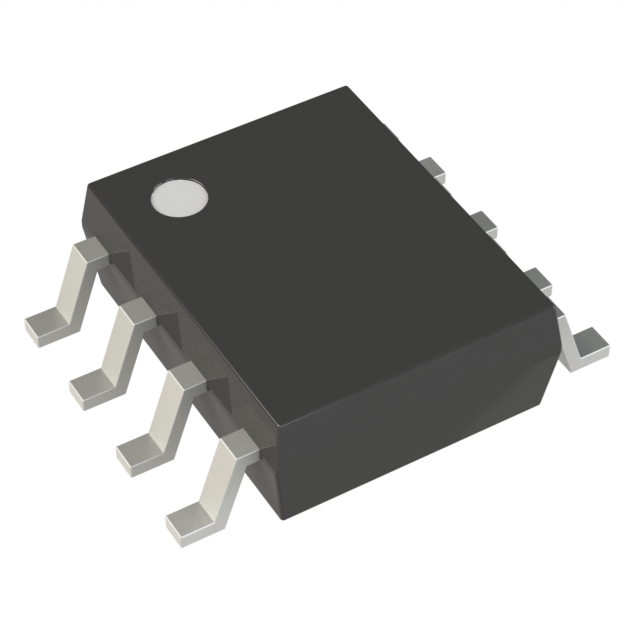

BROADCOM 隔离器 HCPL-060L-000E

HCPL-060L-000E概述

    HCPL-260L/060L/263L/063L 高速3.3V兼容光耦合器技术手册

    1. 产品简介


    HCPL-260L/060L/263L/063L 是一款高速光电耦合器,由发光二极管(GaAsP LED)和高增益光电检测器组成。这些光耦合器通过一个使能输入端来控制检测器的工作状态。输出为开集肖特基钳位晶体管。它们可以实现最高15 kV/µs的共模瞬变抑制能力,并保证在-40°C至+85°C的工作温度范围内性能稳定。
    这些光耦合器适用于高速逻辑接口、缓冲输入/输出、在无法承受常规线路接收器的环境中作为线路接收器,以及在存在极高地面噪声或感应噪声的环境下进行数字隔离。

    2. 技术参数


    - 电压:3.3V/5V 双电源电压
    - 功耗:低功耗设计
    - 共模抑制:最低15 kV/µs(在VCM = 1000 V时)
    - 速度:最高15 MBd
    - 兼容性:LVTTL/LVCMOS 兼容
    - 输入电流:5 mA
    - 温度范围:-40°C 至 +85°C
    - 封装形式:8引脚DIP、SOIC-8
    - 使能输入:单通道产品可使能
    - 安全认证:UL、CSA、IEC/EN/DIN EN 60747-5-5

    3. 产品特点和优势


    HCPL-260L/060L/263L/063L 的显著优势在于其卓越的共模瞬态抑制能力和宽广的工作温度范围。这些特性使其在工业自动化、计算机外围设备接口、微处理器系统接口等领域具有广泛应用。此外,其低功耗设计也使其在便携式设备和电池供电系统中表现出色。

    4. 应用案例和使用建议


    这些光耦合器广泛应用于工业控制系统、通信设备、医疗仪器等领域。例如,在工业控制系统中,它们可以用作隔离线路接收器以减少接地回路干扰;在通信设备中,用于隔离数字信号,防止电磁干扰。
    使用建议:
    - 确保输入和输出电路之间正确隔离。
    - 在电源线上放置0.1 µF陶瓷电容器以增强稳定性。
    - 在高噪声环境下,建议增加外部滤波器以提高信号质量。

    5. 兼容性和支持


    这些光耦合器与其他标准的3.3V和5V数字信号兼容。制造商提供详尽的技术支持和维护服务,确保用户能够顺利使用这些产品。

    6. 常见问题与解决方案


    - 问题:如何选择合适的封装?
    解答:根据具体的应用需求选择合适的封装形式,例如DIP适合于PCB插装,SOIC-8则更适合表面贴装。

    - 问题:工作温度范围是多少?
    解答:-40°C 至 +85°C,确保在该温度范围内正常工作。
    - 问题:如何避免静电损坏?
    解答:处理和装配过程中应采取正常的静电防护措施。

    7. 总结和推荐


    总体来看,HCPL-260L/060L/263L/063L 是一款高性能、多功能的光耦合器,特别适用于需要高速、高可靠性隔离应用的场合。由于其出色的共模瞬态抑制能力和宽泛的工作温度范围,这些产品在工业、通信和医疗领域的应用前景非常广阔。因此,强烈推荐使用这些光耦合器。
    希望以上内容能够帮助您更好地了解HCPL-260L/060L/263L/063L光耦合器的特点和应用。如需更多信息,请查阅完整的产品手册或联系我们的技术支持团队。

HCPL-060L-000E参数

参数
数据速率 15MBd
通道数量 1
长*宽*高 5.08mm*3.94mm*3.17mm
通用封装 SOIC-8
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 管装

HCPL-060L-000E厂商介绍

Broadcom Inc.(博通公司)是一家全球领先的半导体公司,总部位于美国加利福尼亚州。Broadcom专注于设计、开发和提供广泛的半导体和基础设施软件解决方案,服务于数据中心、网络、软件、宽带、无线通信和工业市场。

主营产品分类包括:
1. 网络:包括以太网交换机、路由器、无线接入点等。
2. 无线通信:涉及Wi-Fi、蓝牙、GPS等无线技术。
3. 宽带:包括有线电视和宽带接入设备。
4. 工业:提供工业物联网解决方案和传感器。
5. 软件:包括网络安全、存储管理等软件产品。

应用领域广泛,包括:
- 数据中心:提供高速网络连接和存储解决方案。
- 移动设备:为智能手机、平板电脑提供无线通信技术。
- 家庭娱乐:提供宽带接入和家庭网络解决方案。
- 工业自动化:提供传感器和物联网解决方案。

Broadcom的优势在于:
- 技术创新:持续投入研发,拥有大量专利技术。
- 产品多样性:提供广泛的半导体和软件产品,满足不同市场需求。
- 客户服务:提供优质的客户支持和定制化解决方案。
- 全球布局:在全球设有研发中心和销售网络,服务全球客户。

HCPL-060L-000E数据手册

厂牌 PDF简要描述 下载
BROADCOM 隔离器 BROADCOM HCPL-060L-000E HCPL-060L-000E数据手册

HCPL-060L-000E封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 18.9834
50+ ¥ 14.6221
200+ ¥ 13.0829
500+ ¥ 12.5332
库存: 170
起订量: 20 增量: 10
交货地:
最小起订量为:10
合计: ¥ 189.83
