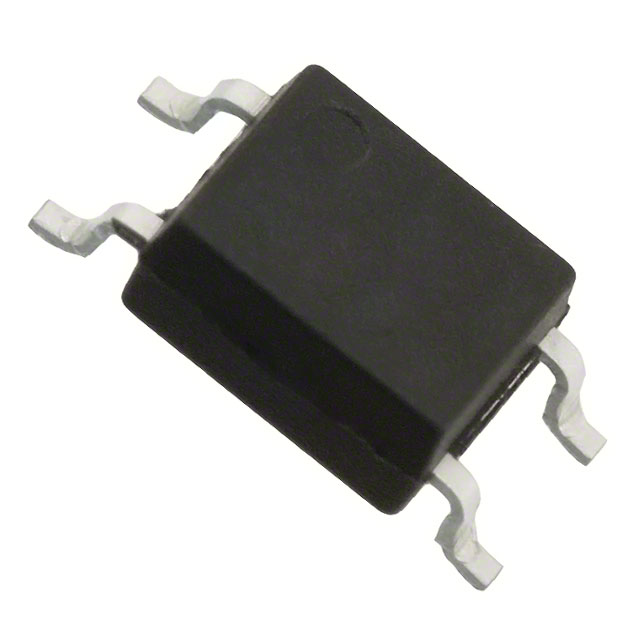

HCPL-181-00BE

产品分类: 隔离器
厂牌: BROADCOM
产品描述: Broadcom 晶体管输出型光耦, 表面安装, 4针, Mini-Flat封装
供应商型号: 31M-HCPL-181-00BE
供应商: 云汉优选
标准整包数: 1
BROADCOM 隔离器 HCPL-181-00BE

HCPL-181-00BE概述

    HCPL-181 Phototransistor Optocoupler SMD Mini-Flat Type 技术手册综述

    1. 产品简介


    HCPL-181 是一种光耦合器,适用于表面贴装(SMD)应用。它由一个发光二极管(LED)通过光学方式耦合到一个光电晶体管组成。HCPL-181 的封装尺寸非常紧凑,具有高度集成的特点,适用于需要节省空间的应用场合。该产品主要应用于计算机接口、系统装置、测量仪器以及不同电位电路之间的信号传输等领域。

    2. 技术参数


    - 电流转移比 (CTR):最小值为 50%,在输入电流为 5mA、集电极电压为 5V 的条件下。
    - 输入输出隔离电压 (Viso):3750 Vrms。
    - 集电极-发射极电压 (VCEO):80V。
    - 响应时间 (tr):典型值为 4μs,在 VCE = 2V、IC = 2mA 和 RL = 100Ω 条件下。
    - 引脚配置:四个引脚(Anode, Cathode, Emitter, Collector)。
    - 电源要求:反向输入电压 (VR) 为 6V,输入功率耗散 (PI) 为 70mW。
    - 温度范围:存储温度范围为 -55°C 到 +155°C,工作温度范围为 -55°C 到 +100°C。

    3. 产品特点和优势


    - 紧凑设计:HCPL-181 的封装尺寸仅为 4 针 mini-flat SMD 封装,高度仅有 2.0mm,体积较传统 DIP 型封装减少了 30%。
    - 高可靠性:具有 3750Vrms 的输入输出隔离电压,能够承受更高的电击穿电压。
    - 快速响应:响应时间通常为 4μs,适合高频信号传输应用。
    - 安全认证:UL、CSA 和 IEC/EN/DIN EN 60747-5-2 安全标准认证。

    4. 应用案例和使用建议


    HCPL-181 可以用于多种应用场合,如计算机 I/O 接口、系统装置和测量仪器。例如,在不同的电位和阻抗电路之间进行信号传输时,HCPL-181 可以有效隔离并保护其他敏感组件。在反馈电路中,它能提供快速且稳定的响应。
    使用建议:
    - 确保输入电流不超过 50mA,避免过载损坏。
    - 考虑安装在低噪声环境中,以减少外部干扰的影响。

    5. 兼容性和支持


    HCPL-181 支持多种选项,如 IEC/EN/DIN EN 60747-5-2 安全标准认证。此外,供应商提供了详尽的技术文档和支持服务,确保客户能够在使用过程中得到及时的技术指导。

    6. 常见问题与解决方案


    - 问题:安装过程中静电放电导致损坏。
    解决方案:操作过程中采取防静电措施,如佩戴防静电手环,使用专用的防静电包装材料。
    - 问题:输入电流超出限制。
    解决方案:确保输入电流不超过 50mA,必要时增加外部限流电阻。

    7. 总结和推荐


    HCPL-181 光电耦合器凭借其紧凑的设计、高可靠性和快速响应等优势,成为各种应用的理想选择。特别是在需要隔离和保护敏感组件的场景中,其表现尤为出色。总体而言,强烈推荐使用 HCPL-181 在您的项目中,以实现高性能和可靠的数据传输。

HCPL-181-00BE参数

参数
数据速率 -
通道数量 1
长*宽*高 3.6mm*4.4mm*2.1mm
通用封装 MFP-4
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

HCPL-181-00BE厂商介绍

Broadcom Inc.(博通公司)是一家全球领先的半导体公司,总部位于美国加利福尼亚州。Broadcom专注于设计、开发和提供广泛的半导体和基础设施软件解决方案,服务于数据中心、网络、软件、宽带、无线通信和工业市场。

主营产品分类包括:
1. 网络:包括以太网交换机、路由器、无线接入点等。
2. 无线通信:涉及Wi-Fi、蓝牙、GPS等无线技术。
3. 宽带:包括有线电视和宽带接入设备。
4. 工业:提供工业物联网解决方案和传感器。
5. 软件:包括网络安全、存储管理等软件产品。

应用领域广泛,包括:
- 数据中心:提供高速网络连接和存储解决方案。
- 移动设备:为智能手机、平板电脑提供无线通信技术。
- 家庭娱乐:提供宽带接入和家庭网络解决方案。
- 工业自动化:提供传感器和物联网解决方案。

Broadcom的优势在于:
- 技术创新:持续投入研发,拥有大量专利技术。
- 产品多样性:提供广泛的半导体和软件产品,满足不同市场需求。
- 客户服务:提供优质的客户支持和定制化解决方案。
- 全球布局:在全球设有研发中心和销售网络,服务全球客户。

HCPL-181-00BE数据手册

厂牌 PDF简要描述 下载
BROADCOM 隔离器 BROADCOM HCPL-181-00BE HCPL-181-00BE数据手册

HCPL-181-00BE封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 2
10+ ¥ 1.7
30+ ¥ 1.5
100+ ¥ 1.25
500+ ¥ 1.15
1000+ ¥ 1.05
库存: 534
起订量: 1 增量: 3000
交货地:
最小起订量为:1
合计: ¥ 2
直接购买
加入购物车
