8302401FC

产品分类: 隔离器
厂牌: BROADCOM
产品描述: 4 FP-16 贴片安装 11.13mm*7.24mm*2.85mm
供应商型号: 630-8302401FC
供应商: Mouser
标准整包数: 1

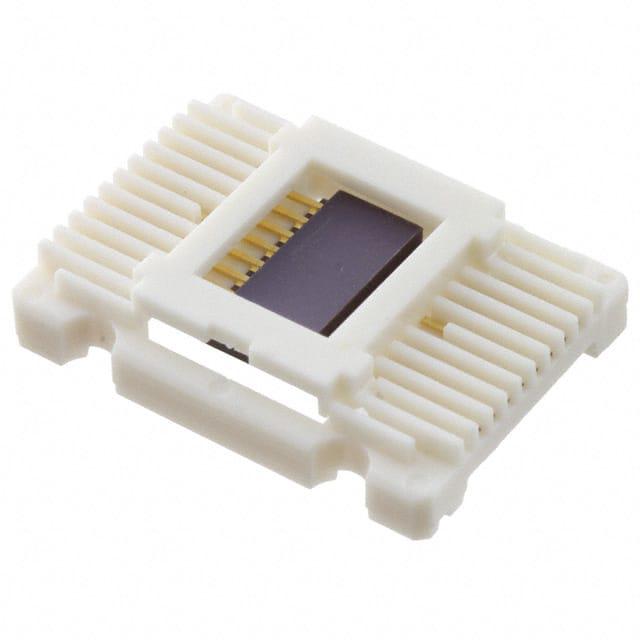

BROADCOM 隔离器 8302401FC

8302401FC概述


    产品简介


    这些单元是单通道、双通道和四通道的密封光耦合器。这些产品能够在全军用温度范围内操作和存储,可以作为商业产品购买,或者按照完整的 MIL-PRF-38534 Class Level H 或 K 进行测试,也可以根据适当的 DLA 标准微电路图(SMD)购买。所有设备都在 MIL-PRF-38534 认证的生产线上制造和测试,并且 Class H 和 K 设备被包含在 DLA 的合格制造商列表(QML-38534)中,用于混合微电路。
    每个通道包含一个 GaAsP 发光二极管,该二极管通过光耦合到一个集成的高增益光子探测器。高增益输出级具有开路集电极输出,提供比传统光电达林顿光耦合器更低的饱和电压和更高的信号传输速度。IC工艺提供的浅深度和小结点提供了优于传统光电晶体管光耦合器的辐射抗性。
    供电电压可以低至 2.0V 而不会影响参数性能。这些设备在输入电流仅为 0.5 mA 时,最小的 CTR 可以达到 300%,使其适用于低输入电流应用,如 MOS、CMOS、低功耗逻辑接口或线路接收器。在高压 CMOS 逻辑系统兼容性方面,指定的 ICCH 和 IOH 在 18 伏特下得到保障。
    警告: 处理和组装该组件时,建议采取常规静电防护措施,以防因静电放电(ESD)造成的损坏和/或降级。

    技术参数


    - 封装选项:多种封装,包括 8 引脚和 16 引脚 DIP 插孔式封装、16 引脚 DIP 平板封装和无引线陶瓷芯片载体(LCCC)封装。
    - 电气特性:
    - 输入电流(每通道):0.5 mA 至 5 mA
    - 输出电压(每通道):-0.5 V 至 20 V
    - 电流传输比(CTR):在 IF = 0.5 mA 时,典型值为 1500%
    - 逻辑低输出电压(VOL):最大值为 0.11 V
    - 逻辑高输出电流(IOH):最小值为 0.001 μA,最大值为 250 μA
    - 性能保证温度范围:-55°C 到 +125°C
    - 工作环境:可以承受 170°C 的最高外壳温度和 175°C 的最高结温。

    产品特点和优势


    - 高质量认证:MIL-PRF-38534 认证的生产线,QML-38534, Class H 和 K 产品。
    - 多通道选项:提供单通道、双通道和四通道版本,满足不同需求。
    - 卓越的电气性能:典型电流传输比高达 1500%,低输出饱和电压,高可靠性。
    - 广泛的温度范围:工作温度范围从 -55°C 到 +125°C,确保在极端环境下的稳定运行。
    - 高辐射抗性:比传统光电晶体管光耦合器提供更好的辐射抗性。
    - 兼容多种标准:6N138/9, HCPL-2730/31 等型号的功能兼容。

    应用案例和使用建议


    - 军事和航天应用:适用于对高可靠性有严格要求的应用。
    - 工业控制系统:用于隔离输入和输出,提高系统的可靠性和稳定性。
    - 通信系统:应用于 EIA RS-232-C 线路接收器。
    - 医疗和生命安全系统:由于其高可靠性,非常适合在这些关键应用中使用。
    使用建议:
    - 建议在输入端添加一个 0.1 μF 的旁路电容,以减少噪声干扰。
    - 在使用过程中注意静电防护,避免因静电放电引起的损坏。
    - 对于高 dV/dt 应用(如静电放电),建议加入保护电阻(RCC)以防止检测 IC 受损。

    兼容性和支持


    - 兼容性:与 6N138/9, HCPL-2730/31 等型号兼容,方便用户进行替代。
    - 厂商支持:提供详细的技术文档和应用指南,帮助用户更好地理解和使用产品。

    常见问题与解决方案


    1. 问题:在高温环境下,输出电压不稳定。
    解决方案:检查供电电压是否在正常范围内,确保散热良好,并增加旁路电容以减少噪声干扰。
    2. 问题:输出电流不足。
    解决方案:检查输入电流是否足够,如果需要,可以通过调整输入电压来提高输入电流。
    3. 问题:光耦合器失效。
    解决方案:检查是否符合所要求的工作条件和电压范围,确保没有过高的电压或电流导致损坏。

    总结和推荐


    这款高可靠性的军用级光耦合器在广泛的温度范围内表现出色,适合军事和航空航天应用,工业控制系统以及其他需要高可靠性解决方案的场合。凭借其出色的电气性能和广泛的温度适应性,该产品在众多高要求的应用场景中具有显著优势。强烈推荐在严苛环境中使用的系统中使用该产品。

8302401FC参数

参数
数据速率 -
通道数量 4
长*宽*高 11.13mm*7.24mm*2.85mm
通用封装 FP-16
安装方式 贴片安装
零件状态 在售
包装方式 管装
