HCPL-061A-500E

产品分类: 隔离器
厂牌: BROADCOM
产品描述: 10MBd 1 SOIC-8 贴片安装,黏合安装 5.08mm*3.94mm*3.17mm
供应商型号: 14M-HCPL-061A-500E
供应商: 云汉优选
标准整包数: 1

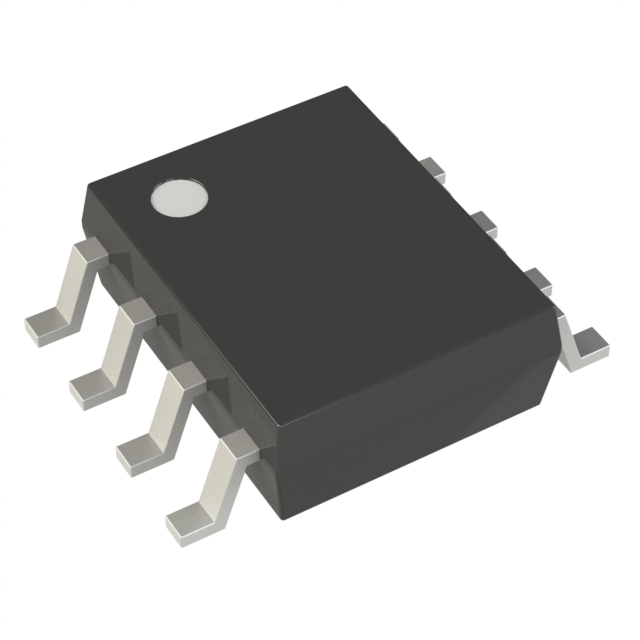

BROADCOM 隔离器 HCPL-061A-500E

HCPL-061A-500E概述

    HCPL-261A/261N/061A/061N/263A/263N/063A/063N HCMOS Compatible High CMR 10 MBd Optocouplers

    产品简介


    HCPL-261A/261N/061A/061N/263A/263N/063A/063N系列是HCMOS/LSTTL/TTL兼容的光电耦合器。这些器件具有高共模抑制(CMR)能力和高速传输速率,广泛应用于隔离式线路接收器、数据传输、计算机外围接口、模拟/数字转换器的数字隔离等领域。它们的设计旨在提供可靠的信号传输,确保在各种工业环境中运行时保持稳定性能。

    技术参数


    - 最低共模抑制率(CMR):HCPL-261A家族为1000 V/µs(在VCM = 50 V时),HCPL-261N家族为15000 V/µs(在VCM = 1000 V时)
    - 速度:最高可达10 MBd
    - 工作温度范围:-40°C 至 +85°C
    - 封装形式:8针DIP(双列直插式封装)、SOIC-8(小外形集成电路封装)
    - 安全认证:
    - UL认证(UL1577标准,3750 Vrms/1分钟和5000 Vrms/1分钟)
    - CSA认证
    - IEC/EN/DIN EN 60747-5-5认证

    产品特点和优势


    - HCMOS兼容输入电流:允许直接接口,无需额外的LED缓冲或驱动组件。
    - 高共模瞬态免疫:HCPL-261A家族为1000 V/µs,HCPL-261N家族为15000 V/µs,确保在高压环境下的稳定性。
    - 低输入电流:低至3.0 mA的输入电流使得HCPL-261A成为6N137光电耦合器的低电流版本,适用于需要高效能的电路设计。
    - 隔离功能:提供高电压隔离,确保电路之间的可靠通信,避免接地环路等问题。

    应用案例和使用建议


    应用案例
    - 隔离式线路接收器:用于长距离传输线路上的数据接收,减少噪声干扰。
    - 数字隔离器:在模拟/数字转换过程中提供可靠的隔离屏障。
    - 电源开关控制:用于电源开关的隔离,提高系统安全性。
    使用建议
    - 安装注意事项:建议在安装时采取防静电措施,以防止ESD(静电放电)造成的损害。
    - 散热管理:考虑到其高功耗特性,应适当考虑散热设计,特别是对于SOIC-8封装的产品。

    兼容性和支持


    - 兼容性:这些器件可以与多种电路拓扑结构无缝对接,提供广泛的兼容性。
    - 支持服务:厂商提供全面的技术支持,包括安装指南、常见问题解答及维护服务。

    常见问题与解决方案


    - Q: 如何连接旁路电容器?
    - A: 需要在5号引脚和8号引脚之间连接一个0.1 µF的旁路电容器。
    - Q: 在何种情况下会出现过温保护?
    - A: 当芯片温度超过150°C时,过温保护将自动激活,避免损坏。
    - Q: 如何实现良好的共模瞬态免疫?
    - A: 可以通过增加旁路电容器并遵循建议的电路设计来提高共模瞬态免疫能力。

    总结和推荐


    HCPL-261A/261N/061A/061N/263A/263N/063A/063N系列光电耦合器具备卓越的共模瞬态免疫能力、高输入电流兼容性以及广泛的应用场景,非常适合于需要高度可靠性和稳定性的应用场合。因此,强烈推荐在要求严格隔离和高速数据传输的项目中使用这些器件。

HCPL-061A-500E参数

参数
数据速率 10MBd
通道数量 1
长*宽*高 5.08mm*3.94mm*3.17mm
通用封装 SOIC-8
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

HCPL-061A-500E厂商介绍

Broadcom Inc.(博通公司)是一家全球领先的半导体公司,总部位于美国加利福尼亚州。Broadcom专注于设计、开发和提供广泛的半导体和基础设施软件解决方案,服务于数据中心、网络、软件、宽带、无线通信和工业市场。

主营产品分类包括:
1. 网络:包括以太网交换机、路由器、无线接入点等。
2. 无线通信:涉及Wi-Fi、蓝牙、GPS等无线技术。
3. 宽带:包括有线电视和宽带接入设备。
4. 工业:提供工业物联网解决方案和传感器。
5. 软件:包括网络安全、存储管理等软件产品。

应用领域广泛,包括:
- 数据中心:提供高速网络连接和存储解决方案。
- 移动设备:为智能手机、平板电脑提供无线通信技术。
- 家庭娱乐:提供宽带接入和家庭网络解决方案。
- 工业自动化:提供传感器和物联网解决方案。

Broadcom的优势在于:
- 技术创新:持续投入研发,拥有大量专利技术。
- 产品多样性:提供广泛的半导体和软件产品,满足不同市场需求。
- 客户服务:提供优质的客户支持和定制化解决方案。
- 全球布局:在全球设有研发中心和销售网络,服务全球客户。

HCPL-061A-500E数据手册

厂牌 PDF简要描述 下载
BROADCOM 隔离器 BROADCOM HCPL-061A-500E HCPL-061A-500E数据手册

HCPL-061A-500E封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 8.4552
10+ ¥ 7.5771
30+ ¥ 6.653
100+ ¥ 6.4682
300+ ¥ 6.2206
1000+ ¥ 6.0394
库存: 519
起订量: 1 增量: 1500
交货地:
最小起订量为:1
合计: ¥ 8.45
直接购买
加入购物车
