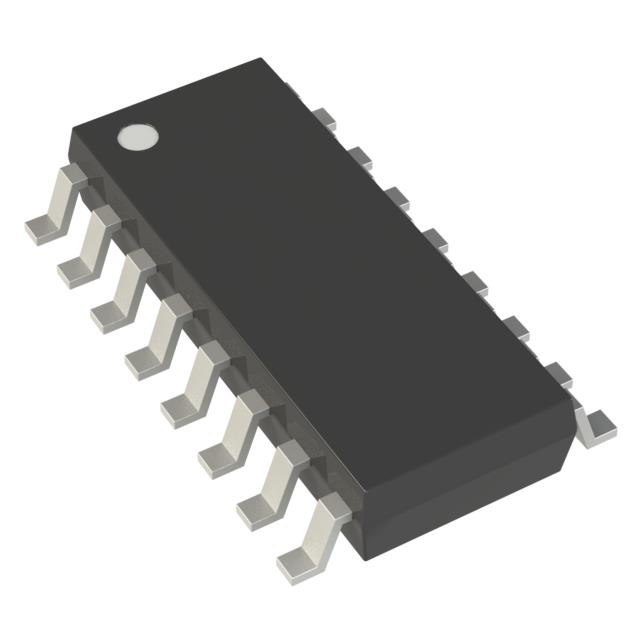

HCPL-091J-000E

产品分类: 隔离器
厂牌: BROADCOM
产品描述: 110MBd 4 SOIC-16 贴片安装 9.999mm*3.988mm*1.27mm
供应商型号: 1703508
供应商: 海外现货
标准整包数: 1
BROADCOM 隔离器 HCPL-091J-000E

HCPL-091J-000E概述

    高速数字隔离器:HCPL-9000/-0900, -9030/-0930, -9031/-0931, -900J/-090J, -901J/-091J, -902J/-092J

    产品简介


    HCPL-90xx/-09xx系列高速数字隔离器是面向工业应用设计的高性能解决方案。这些隔离器具有高传输速度、出色的瞬态抗扰能力和低功耗,适用于数字现场总线、多路复用数据传输、计算机外围接口以及高速数字系统等多种应用场合。它们主要用于实现不同电路间的信号隔离,确保数据传输的安全和可靠性。

    技术参数


    - 供电电压:3.3V 和 5V 兼容 TTL/CMOS
    - 脉宽失真(最大值):3ns
    - 传播延迟偏差(最大值):6ns
    - 传播延迟(最大值):15ns
    - 最高数据传输率:100 MBd
    - 共模抑制(最小值):15 kV/µs
    - 隔离电压(峰值):2500 VRMS
    - 温度范围:-40°C 至 +100°C
    - 认证标准:UL1577 和 IEC 61010-1 批准

    产品特点和优势


    - 高传输速率:达到100 MBd,适合高速数据通信需求。
    - 出色抗扰能力:15 kV/µs 的共模抑制,能够在高噪声环境中保持稳定。
    - 通道密度高:提供单通道、双通道、四通道等多种配置,适用于各种复杂的隔离需求。
    - 电源兼容性广:支持3.3V和5V供电,TTL/CMOS兼容,适用范围广。
    - 高集成度:可选多种封装形式,便于嵌入式系统设计。

    应用案例和使用建议


    - 数字现场总线隔离:如工业控制系统中的信号隔离,避免干扰信号影响。
    - 数据转换设备:隔离模拟到数字信号转换过程中数据的传输,保证信号完整性。
    - PCB 设计建议:为了减少外部组件数量,建议使用陶瓷电容器进行去耦合,并采用接地平面以提高性能。

    兼容性和支持


    - 封装形式:提供8针DIP、8针SOIC、16针SOIC窄体及宽体封装。
    - 认证标准:通过了UL1577和IEC 61010-1认证,满足国际安全要求。
    - 技术支持:提供详细的技术手册,涵盖安装、调试、维护等多个环节。

    常见问题与解决方案


    - Q1: 电源电流过高如何解决?
    - A1: 调整外部负载阻抗或降低电源电压,确保不超过规定值。
    - Q2: 数据传输速率过低怎么办?
    - A2: 检查外部电路是否存在阻抗匹配问题,调整电路参数至最优状态。
    - Q3: 传输延迟差异大怎么办?
    - A3: 确保所有隔离器的工作条件一致,选择具有更低传播延迟偏移的产品型号。

    总结和推荐


    HCPL-90xx/-09xx系列高速数字隔离器凭借其高数据传输速率、出色的抗扰能力和广泛的电源兼容性,在工业控制、计算机外围设备等领域有着广泛的应用前景。对于需要高性能隔离应用的设计工程师来说,这是一款值得信赖的选择。强烈推荐在关键信号隔离应用中选用这些高速数字隔离器,以确保系统的可靠性和稳定性。

HCPL-091J-000E参数

参数
数据速率 110MBd
通道数量 4
长*宽*高 9.999mm*3.988mm*1.27mm
通用封装 SOIC-16
安装方式 贴片安装
零件状态 在售
包装方式 管装
