HCPL-6751

产品分类: 隔离器
厂牌: BROADCOM
产品描述: 4 FP-16 贴片安装
供应商型号: AV-E-HCPL-6751
供应商: Avnet
标准整包数: 1

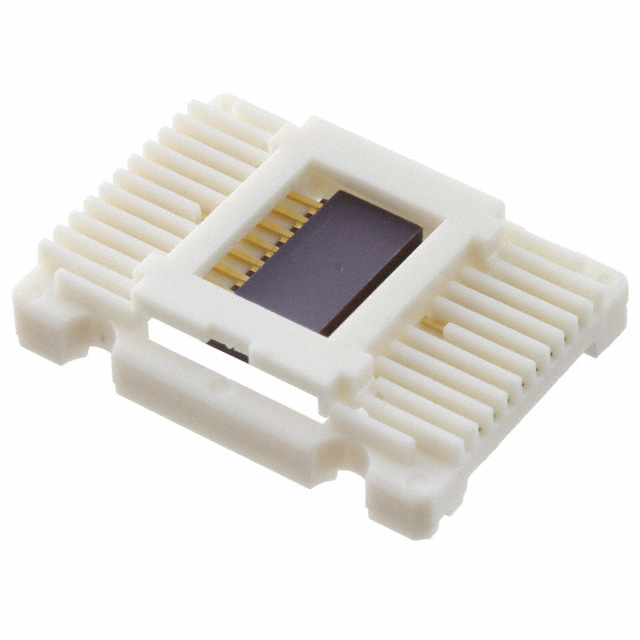

BROADCOM 隔离器 HCPL-6751

HCPL-6751概述


    产品简介


    这些单元是单通道、双通道和四通道的密封光耦合器。产品能够在整个军用温度范围内操作和存储,并且可以作为商用产品购买,或者按照军用标准MIL-PRF-38534 Class Level H或K进行测试,也可以从相应的DLA标准微电路图(SMD)中采购。所有设备都在经过MIL-PRF-38534认证的生产线上制造和测试,符合DLA合格制造商名单QML-38534标准。
    每个通道包含一个GaAsP发光二极管,通过光学耦合器与集成的高增益光子探测器相连。高增益输出级具有开路集电极输出,比传统光电达林顿光耦合器提供更低的饱和电压和更高的信号速度。该集成电路工艺所提供的浅深度和小接合处提供了比传统光电晶体管光耦合器更好的抗辐射性能。
    供电电压可低至2.0V而不会影响参数性能。这些设备在输入电流仅为0.5mA时至少有300%的CTR(电流传输比),使其非常适合于低输入电流应用,如MOS、CMOS、低功耗逻辑接口或线路接收器。与高压CMOS逻辑系统兼容性得到保证,因为ICCH和IOH在18V时进行了规定。

    技术参数


    - 基本规格
    - 单通道、双通道和四通道
    - 封装类型:8-pin和16-pin DIP通孔(P和E型号)、16-pin扁平封装(F型号)、无引线陶瓷芯片载体(2型号)
    - 工作条件
    - 存储温度范围:-65°C到+150°C
    - 工作温度范围:-55°C到+125°C
    - 最大结温:+175°C
    - 引脚焊接温度:最高260°C,持续10秒
    - 输出
    - 每个通道的最大输出电流:40mA
    - 每个通道的最大输出电压:20V
    - 输入
    - 最大峰值输入电流:20mA
    - 最大平均输入电流:10mA
    - 反向输入电压:5V
    - 电气特性
    - 电流传输比 (CTR)
    - IF = 0.5mA时:300%-1500%
    - IF = 1.6mA时:300%-1000%
    - IF = 5mA时:200%-500%
    - 逻辑低输出电压 (VOL)
    - IF = 0.5mA时:最大值为0.4V
    - IF = 1.6mA时:最大值为0.4V
    - IF = 5mA时:最大值为0.4V
    - 逻辑高输出电流 (IOH)
    - IF = 2μA时:最小值为0.001mA
    - 逻辑低电源电流 (ICCL)
    - IF = 1.6mA时:最大值为2mA
    - 逻辑高电源电流 (CCH)
    - IF = 0mA时:最大值为20μA
    - 输入前向电压 (VF)
    - IF = 1.6mA时:1.0V-1.7V
    - 输入-输出绝缘泄漏电流 (II-O)
    - 相对湿度65%时:最大值为1.0μA

    产品特点和优势


    - 独特功能
    - 单通道、双通道和四通道设计,提供灵活的选择
    - 适用于广泛的工业和军事应用
    - 低输入电流要求,适用于MOS、CMOS、低功耗逻辑接口或线路接收器
    - 高电流传输比和低输出饱和电压,确保高效率
    - 适用于苛刻工业环境的高可靠性系统
    - 优势
    - 完全密封,确保长期稳定性
    - 支持广泛的供电电压范围,增强了灵活性
    - 符合严格的军事标准,适合高端应用

    应用案例和使用建议


    这些光耦合器广泛应用于各种系统中,例如:
    - 军用和航空航天
    - 军事系统和航天器需要高可靠性和抗干扰能力,这些光耦合器能够满足这些需求。
    - 微处理器系统接口
    - 在复杂计算环境中,光耦合器可以有效地隔离数字信号,防止噪声干扰。
    - 隔离输入线路接收器
    - 在医疗设备和生命关键系统中,光耦合器可以有效隔离输入线路,提高系统的可靠性。

    兼容性和支持


    这些光耦合器具有多种封装和引脚配置选项,适用于不同的应用需求。此外,产品供应商提供全面的支持,包括技术文档、用户指南和故障排除工具,以确保客户在使用过程中获得最佳体验。

    常见问题与解决方案


    - 问题1:如何正确处理和安装这些光耦合器?
    - 解决方法:遵循标准静电防护措施,如使用防静电垫和手套,避免静电损坏。

    - 问题2:如何选择合适的封装类型?
    - 解决方法:根据具体应用的需求选择合适的封装类型。例如,对于空间受限的应用,可以选择表面贴装的封装类型。

    总结和推荐


    这些光耦合器具有出色的性能和广泛的应用领域,特别适合高可靠性系统和工业应用。其低输入电流要求和高电流传输比使其成为现代电子系统中的理想选择。鉴于其卓越的可靠性和广泛的适用性,我们强烈推荐这些光耦合器用于需要高性能隔离解决方案的应用中。

HCPL-6751参数

参数
数据速率 -
通道数量 4
11.13mm(Max)
7.24mm(Max)
2.85mm(Max)
通用封装 FP-16
安装方式 贴片安装
应用等级 军用级
零件状态 在售
包装方式 散装

HCPL-6751厂商介绍

Broadcom Inc.(博通公司)是一家全球领先的半导体公司,总部位于美国加利福尼亚州。Broadcom专注于设计、开发和提供广泛的半导体和基础设施软件解决方案,服务于数据中心、网络、软件、宽带、无线通信和工业市场。

主营产品分类包括:
1. 网络:包括以太网交换机、路由器、无线接入点等。
2. 无线通信:涉及Wi-Fi、蓝牙、GPS等无线技术。
3. 宽带:包括有线电视和宽带接入设备。
4. 工业:提供工业物联网解决方案和传感器。
5. 软件:包括网络安全、存储管理等软件产品。

应用领域广泛,包括:
- 数据中心:提供高速网络连接和存储解决方案。
- 移动设备:为智能手机、平板电脑提供无线通信技术。
- 家庭娱乐:提供宽带接入和家庭网络解决方案。
- 工业自动化:提供传感器和物联网解决方案。

Broadcom的优势在于:
- 技术创新:持续投入研发,拥有大量专利技术。
- 产品多样性:提供广泛的半导体和软件产品,满足不同市场需求。
- 客户服务:提供优质的客户支持和定制化解决方案。
- 全球布局:在全球设有研发中心和销售网络,服务全球客户。

HCPL-6751数据手册

厂牌 PDF简要描述 下载
BROADCOM 隔离器 BROADCOM HCPL-6751 HCPL-6751数据手册
