HCPL-0701-000E

产品分类: 隔离器
厂牌: BROADCOM
产品描述: Broadcom 达林顿输出型光耦, 表面安装, 8针, SOIC封装
供应商型号: AV-E-HCPL-0701-000E
供应商: Avnet
标准整包数: 100

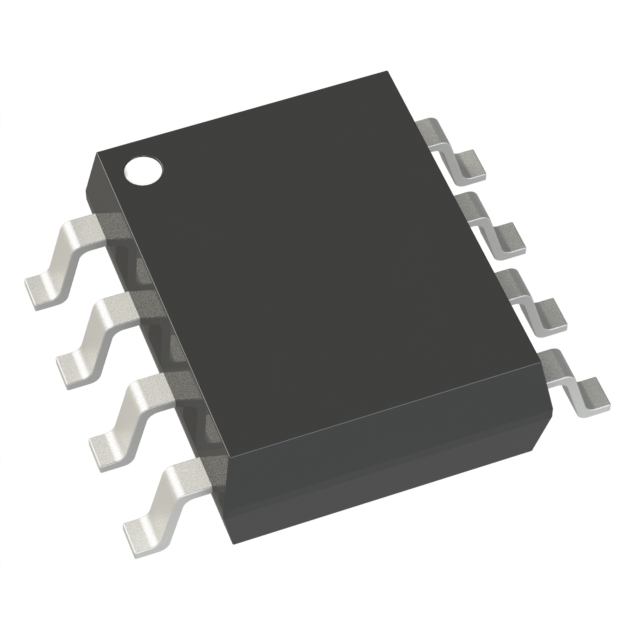

BROADCOM 隔离器 HCPL-0701-000E

HCPL-0701-000E概述

    高电流传输比光耦合器的技术手册

    产品简介


    高电流传输比光耦合器(High Gain Optocouplers)系列广泛应用于各种逻辑电路,如TTL/TTL、CMOS/TTL、CMOS/CMOS、LSTTL/TTL、CMOS/LSTTL之间的接地隔离。这些光耦合器采用发光二极管和集成的高增益光电探测器,可在输入输出之间提供极高的电流传输比率。其中6N139、HCPL-0701和HCNW139适用于CMOS、LSTTL或其他低功耗应用,而6N138、HCPL-0700和HCNW138则主要用于TTL应用。

    技术参数


    - 高电流传输比:2000% 典型值(HCNW139/138为4500%)
    - 低输入电流需求:0.5 mA
    - TTL兼容输出:0.1 V VOL 典型值
    - 温度范围:0°C 至 70°C 内性能保证
    - 基极访问:允许调整增益带宽
    - 高输出电流:60 mA
    - 安全认证
    - UL 认证:3750 Vrms 1分钟
    - CSA认证
    - IEC/EN/DIN EN 60747-5-5 认证(VIORM = 1414 Vpeak,仅限HCNW139/138)
    - 封装选项
    - 8-Pin DIP 或 SOIC-8 封装
    - 宽体封装

    产品特点和优势


    这些光耦合器具有高电流传输比、低输入电流需求、TTL兼容输出等特点,特别适合需要高可靠性和高速度的应用。它们提供了广泛的封装选项,便于集成到不同类型的电路中。此外,它们还通过了多项安全认证,确保在各种环境中都能稳定运行。

    应用案例和使用建议


    - 地面隔离逻辑家庭:适用于多种逻辑门隔离,如TTL/TTL、CMOS/TTL等。
    - 低输入电流线接收器:适合低功耗应用,如低功耗系统中的地面隔离。
    - 高压绝缘:特别是HCNW139/138,适用于高压环境。
    - RS-232C线接收器:用于串行通信接口。
    - 电话振铃检测:可用于检测电话线路状态。
    - 交流电压状态指示器:低输入功率消耗,适用于家用电器。
    使用建议:
    - 在应用中考虑增加一个220 Ω的串联电阻(RCC),以保护探测器IC免受高瞬态电流的影响。
    - 使用一个0.1 μF的旁路电容连接在针脚8和5之间,以提高系统的稳定性。

    兼容性和支持


    - 兼容性:这些光耦合器可与各种逻辑电路兼容,特别适合于需要高隔离度的应用。
    - 支持:厂商提供详细的技术文档和支持服务,包括用户指南和应用笔记。

    常见问题与解决方案


    1. 问题:输出电压不稳定
    - 解决办法:检查输入电流是否符合要求,适当增加旁路电容。

    2. 问题:输出电流不足
    - 解决办法:检查电源电压是否满足要求,确保外部接线正确无误。

    3. 问题:工作温度范围内的性能不一致
    - 解决办法:确认是否在指定的温度范围内操作,并确保良好的散热措施。

    总结和推荐


    这款高电流传输比光耦合器具备出色的性能和广泛的应用范围。它的高电流传输比和低输入电流需求使其在低功耗和高性能应用中表现出色。特别是在高压绝缘和TTL兼容输出方面,这些光耦合器具有明显的优势。总的来说,我们强烈推荐使用这些光耦合器来提升系统性能和可靠性。
    通过上述内容,我们可以看到这些光耦合器在逻辑电路和信号传输中的卓越表现。如果您正在寻找可靠的隔离解决方案,不妨考虑使用这些高电流传输比光耦合器。

HCPL-0701-000E参数

参数
数据速率 100Kbps
通道数量 1
长*宽*高 5.08mm*3.94mm*3.18mm
通用封装 SOIC-8
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 管装

HCPL-0701-000E厂商介绍

Broadcom Inc.(博通公司)是一家全球领先的半导体公司,总部位于美国加利福尼亚州。Broadcom专注于设计、开发和提供广泛的半导体和基础设施软件解决方案,服务于数据中心、网络、软件、宽带、无线通信和工业市场。

主营产品分类包括:
1. 网络:包括以太网交换机、路由器、无线接入点等。
2. 无线通信:涉及Wi-Fi、蓝牙、GPS等无线技术。
3. 宽带:包括有线电视和宽带接入设备。
4. 工业:提供工业物联网解决方案和传感器。
5. 软件:包括网络安全、存储管理等软件产品。

应用领域广泛,包括:
- 数据中心:提供高速网络连接和存储解决方案。
- 移动设备:为智能手机、平板电脑提供无线通信技术。
- 家庭娱乐:提供宽带接入和家庭网络解决方案。
- 工业自动化:提供传感器和物联网解决方案。

Broadcom的优势在于:
- 技术创新:持续投入研发,拥有大量专利技术。
- 产品多样性:提供广泛的半导体和软件产品,满足不同市场需求。
- 客户服务:提供优质的客户支持和定制化解决方案。
- 全球布局:在全球设有研发中心和销售网络,服务全球客户。

HCPL-0701-000E数据手册

厂牌 PDF简要描述 下载
BROADCOM 隔离器 BROADCOM HCPL-0701-000E HCPL-0701-000E数据手册

HCPL-0701-000E封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 2.4 ¥ 20.88
700+ $ 1.3516 ¥ 11.7589
1600+ $ 1.1829 ¥ 10.2912
4800+ $ 1.1343 ¥ 9.8685
库存: 92995
起订量: 200 增量: 100
交货地:
最小起订量为:100
合计: ¥ 2088
