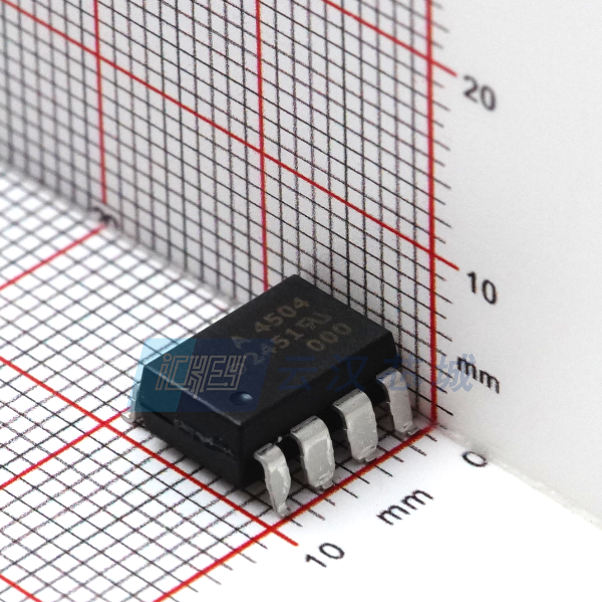

HCPL-4504-500E

产品分类: 隔离器
厂牌: BROADCOM
产品描述: 贴片安装,黏合安装 9.65mm*6.35mm*4.2mm
供应商型号: 11MZ-HCPL-4504-500E
供应商: 云汉优选
标准整包数: 1
BROADCOM 隔离器 HCPL-4504-500E

HCPL-4504-500E概述


    产品简介


    产品类型及功能
    HCPL-4504和HCPL-0454系列包含一个GaAsP LED,而HCPL-J454和HCNW4504系列则包含一个AlGaAs LED。这些光电耦合器通过光耦将一个发光二极管(LED)与集成的高增益光探测器连接起来。该系列产品具有短传播延迟和高电流传输比(CTR),适用于逆变电路和智能功率模块(IPM)接口,以及高速逻辑地面隔离等多种应用场景。
    应用领域
    - 逆变电路和智能功率模块(IPM)接口:提供高共模瞬态抑制能力(> 10 kV/µs),适用于IPM负载/驱动。
    - 线路接收器:提供短传播延迟和低输入输出电容。
    - 高速逻辑接地隔离:实现TTL/TTL,TTL/CMOS,TTL/LSTTL之间的隔离。
    - 取代脉冲变压器:节省板空间和重量。
    - 模拟信号接地隔离:集成光探测器提供了优于光晶体管的线性度。

    技术参数


    | 参数 | 规格 |

    | 光电耦合器类型 | GaAsP LED(HCPL-4504/0454/HCPL-J4504),AlGaAs LED(HCNW4504) |
    | 最小共模瞬态抑制能力 | 15 kV/µs,VCM = 1500 V |
    | 温度范围内的电流传输比 |
    - HCPL-4504/0454:25% - 60% @ 25°C |
    - HCPL-J4504:19% - 65% @ 25°C |
    - HCNW4504:23% - 68% @ 25°C |
    | 输入电压 | -0.5 V 至 30 V |
    | 输出电压 | -0.5 V 至 20 V |
    | 最大供应电压 | 30 V |
    | 最大反向LED输入电压 | 5 V (HCPL-4504/0454),3 V (HCPL-J4504/HCNW4504) |
    | 最大峰值正向输入电流 | 50 mA (HCPL-4504/0454),40 mA (HCPL-J4504/HCNW4504) |
    | 最大供应温度 | HCPL-4504/0454/HCPL-J4504:-55°C 至 100°C,HCNW4504:-55°C 至 85°C |

    产品特点和优势


    独特功能和优势
    - 短传播延迟:适用于TTL和IPM应用,确保快速响应。
    - 高共模瞬态抑制能力:在VCM = 1500 V下达到15 kV/µs,确保信号完整性。
    - 高电流传输比(CTR):在25°C时超过25%,提高信号传输效率。
    - 开放集电极输出:方便与其他设备集成。
    - 安全认证:通过UL、CSA和IEC/EN/DIN EN 60747-5-2认证,确保安全性和可靠性。
    - 多种封装选择:提供8-Pin DIP、SO-8和Widebody封装选项,适应不同需求。

    应用案例和使用建议


    应用场景
    - 逆变电路:由于其优异的共模瞬态抑制能力,HCPL-4504适用于逆变电路,尤其是在高压、高频的应用场景中。
    - 智能功率模块(IPM):通过短传播延迟和高CTR,能够有效解决开关问题。
    - 高速逻辑地面隔离:适用于需要高速隔离的应用,如通信系统和汽车电子。
    使用建议
    - 在电源电路设计中,推荐使用0.1 μF旁路电容来增强稳定性和抗干扰能力。
    - 需要注意散热设计,避免高温导致的性能下降。具体参考热降额曲线以保证安全运行。
    - 考虑到信号完整性和抗干扰性,建议采用沟槽和肋条等推荐技术来满足所需的爬电距离和间距要求。

    兼容性和支持


    兼容性
    - HCPL-4504系列具有良好的互操作性,可以与各种工业标准接口兼容。
    - 适用于多种封装形式,包括8-Pin DIP、SO-8和Widebody,便于集成。
    厂商支持
    - 提供详细的技术文档和支持服务,包括产品选型指南和应用笔记。
    - 常规技术支持和服务热线,帮助客户解决问题。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 信号传输不稳定 | 检查电路布局和旁路电容安装,确保信号完整性。 |
    | 高温环境下运行异常 | 加强散热设计,确保设备在额定温度范围内运行。 |
    | 电磁干扰严重 | 使用屏蔽材料和增加屏蔽层,减少外界干扰。 |

    总结和推荐


    综合评估
    - 主要优点:HCPL-4504系列具备优异的短传播延迟、高CTR、高共模瞬态抑制能力和多样化的安全认证,适用于多种工业应用,特别是在逆变电路和智能功率模块接口中表现尤为出色。
    - 市场竞争力:在同类产品中具有显著的技术优势和广泛的适用范围,为客户提供可靠的解决方案。
    推荐
    基于上述特性与优势,强烈推荐使用HCPL-4504系列光电耦合器。无论是对于逆变电路、智能功率模块还是高速逻辑地面隔离应用,该系列产品都能提供卓越的性能和可靠的安全保障。

HCPL-4504-500E参数

参数
数据速率 1
通道数量 1
长*宽*高 9.65mm*6.35mm*4.2mm
通用封装 SMD
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
