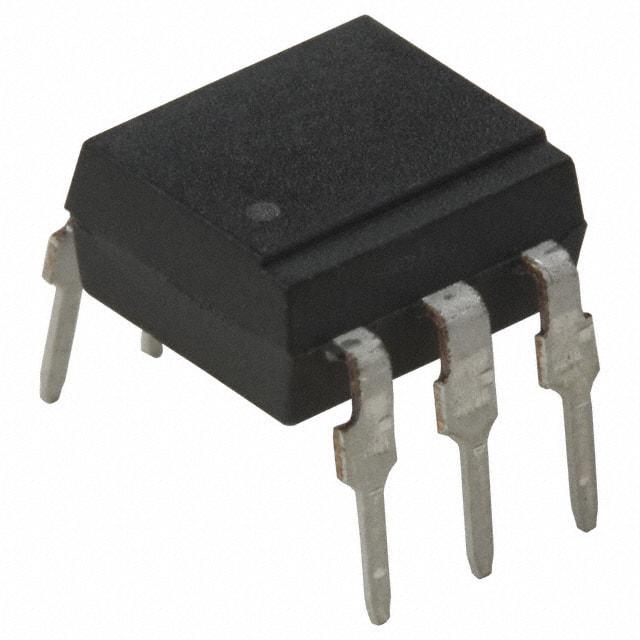

4N35-000E

产品分类: 隔离器
厂牌: BROADCOM
产品描述: 1 DIP-6 通孔安装 7.3mm*6.5mm*3.5mm
供应商型号: FA-4N35-000E
供应商: Avnet
标准整包数: 65
BROADCOM 隔离器 4N35-000E

4N35-000E概述

    4N35 光电耦合器技术手册

    1. 产品简介


    4N35 是一款通用型光电耦合器,适用于广泛的应用场景。它包含一个光发射二极管(LED)和一个光敏晶体管,二者通过光学耦合在一起。4N35 具备高电流传输比(CTR:最小 100%,输入电流为 10 mA,集电极-发射极电压为 10 V)、快速响应时间(典型值 3 μs)和高达 3550 Vrms 的隔离电压。它采用双列直插式封装(DIP),并且已获得多项安全认证,包括 UL、CSA 和 IEC/EN/DIN EN 60747-5-2 认证。

    2. 技术参数


    | 参数 | 最小值 | 典型值 | 最大值 | 单位 | 测试条件 |
    |
    | 输入正向电压 | - | 1.2 | 1.5 | V | IF = 10 mA |
    | 反向输入电压 | - | - | 6 | V
    | 集电极暗电流 | - | - | 50 | nA | VCE = 10 V, IF = 0, TA = 25°C |
    | 集电极-发射极击穿电压 | 30 | - | - | V | IC = 0.1 mA, IF = 0 |
    | 集电极饱和电压 | - | - | 0.3 | V | IF = 50 mA, IC = 2 mA |
    | 响应时间(上升) | - | 3 | 10 | μs | VCC = 10 V, IC = 2 mA |
    | 响应时间(下降) | - | 3 | 10 | μs | RL = 100 Ω |
    | 隔离电阻 | 5 x 10^10 | 1 x 10^11 | - | Ω | DC 500 V |

    3. 产品特点和优势


    - 高电流传输比:CTR 最小值为 100%,确保高效的光电转换效率。
    - 快速响应时间:典型值为 3 μs,适合高速信号传输应用。
    - 输入输出隔离电压:高达 3550 Vrms,提供优秀的电气隔离能力。
    - 多种封装选项:提供宽引脚间距、表面贴装和卷带封装,满足不同应用需求。
    - 安全性认证:通过多项国际安全认证,符合各种标准要求。

    4. 应用案例和使用建议


    - 计算机 I/O 接口:适用于计算机的 I/O 接口,提供电气隔离。
    - 系统设备和测量仪器:广泛用于需要信号传输的设备和测量仪器。
    - 不同电势和阻抗电路之间的信号传输:确保信号在不同电势和阻抗的电路之间可靠传输。
    使用建议:
    - 在处理和组装时,应注意静电防护,以防止损坏和降解。
    - 确保供电电压和电流在安全范围内,避免过载。
    - 根据具体应用场景选择合适的封装类型和安装方式。

    5. 兼容性和支持


    4N35 光电耦合器可与多种电子元器件和设备兼容,特别是那些需要电气隔离的应用。供应商提供了详细的技术支持和售后服务,包括订购指南、技术咨询和问题解答。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 静电放电损坏 | 处理和安装时采取静电防护措施 |
    | 输出信号不稳定 | 检查输入电压和电流是否在规定范围内,检查电路连接 |
    | 设备发热 | 确保良好的散热设计,遵守最大功耗限制 |
    | 隔离效果不佳 | 检查隔离电压是否达到要求,确认安装正确 |

    7. 总结和推荐


    4N35 光电耦合器凭借其高电流传输比、快速响应时间和优良的电气隔离性能,在多个应用领域表现出色。它广泛应用于计算机接口、系统设备和测量仪器等领域。由于其丰富的封装选项和严格的安全认证,我们强烈推荐该产品用于需要高可靠性和电气隔离的应用场合。

4N35-000E参数

参数
数据速率 -
通道数量 1
长*宽*高 7.3mm*6.5mm*3.5mm
通用封装 DIP-6
安装方式 通孔安装
零件状态 在售
包装方式 管装
