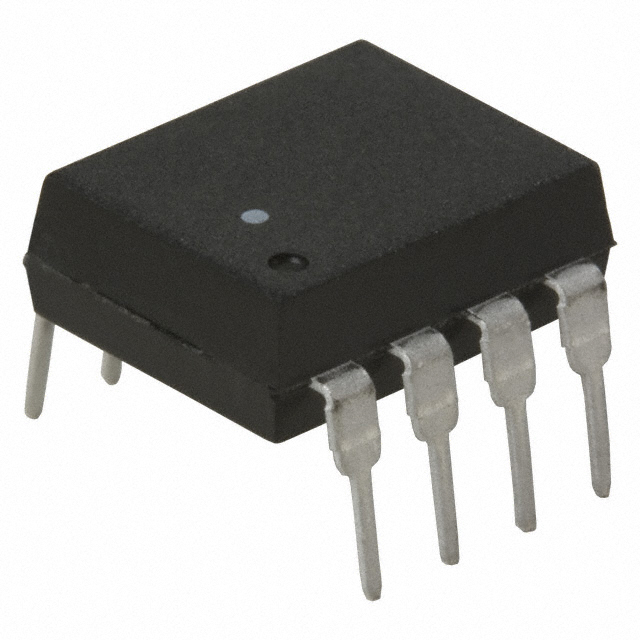

HCNW4503-000E

产品分类: 隔离器
厂牌: BROADCOM
产品描述: Broadcom 晶体管输出型光耦, 通孔安装, 8针, PDIP-W封装
供应商型号: 9995218
供应商: 海外现货
标准整包数: 1
BROADCOM 隔离器 HCNW4503-000E

HCNW4503-000E概述

    单通道高速光耦合器:全面解析

    产品简介


    单通道高速光耦合器(如6N135、HCPL-2502等)是一种将发光二极管(LED)和光电探测器(光敏二极管或光敏三极管)集成在一个绝缘层内的电子元件。这些组件用于提供输入和输出之间的电气隔离。这些光耦合器广泛应用于多种场合,例如TTL/CMOS、宽频带模拟应用、高压绝缘、视频信号隔离等。它们的高隔离度和高传输速率使其成为现代电路设计中的关键元件。

    技术参数


    单通道高速光耦合器的技术参数如下:
    - 速度性能: 最高可达1 Mb/s。
    - 电流传输比 (CTR):
    - 6N135、HCPL-0500、HCNW135: 7%~50%
    - 6N136、HCPL-2502、HCPL-0501、HCPL-0452/3、HCNW136、HCNW4502/3: 19%~50%
    - 工作温度范围: 0°C至70°C。
    - 封装类型: 8-Pin DIP、SO-8、宽体封装。
    - 电源电压范围: 0.5 V至15 V。
    - 最高瞬态输入电流: 8-Pin DIP:1 A;SO-8 和 宽体封装:50 mA。
    - 最大输出功率: 100 mW。
    - 安全认证: 满足UL、CSA、IEC/EN/DIN EN 60747-5-2等标准。

    产品特点和优势


    - 高隔离度: 高达15 kV/µs的瞬态共模抗扰度。
    - 高速响应: 可以实现高达1 Mb/s的数据传输速度。
    - 兼容性强: 兼容TTL、CMOS及LSTTL逻辑电路。
    - 广泛的应用: 适用于高压绝缘、视频信号隔离、电机驱动中的功率晶体管隔离等领域。
    - 高可靠性和稳定性: 经过严格的安全认证,保证了产品在各种恶劣环境下的稳定运行。

    应用案例和使用建议


    这些光耦合器常用于高速逻辑接地隔离、反馈电路、开关模式电源供应器中。例如,在视频信号隔离应用中,通过这些光耦合器可以有效避免信号失真。此外,对于高速逻辑电路,这些光耦合器的低延迟时间和高瞬态共模抗扰度特性使其成为理想的解决方案。为确保最佳性能,建议在安装过程中采用正常静电防护措施,并按照数据手册中的建议连接一个0.1 µF的旁路电容(接引脚5和8之间)。

    兼容性和支持


    这些光耦合器与其他电子元件和设备具有良好的兼容性,特别是那些需要电气隔离的应用。厂商提供了详尽的支持文档和技术指导,以帮助用户正确安装和使用这些产品。此外,某些版本的产品还具备ROHS合规性,适合对环保要求较高的应用场合。

    常见问题与解决方案


    - 问题: 如何正确选择合适的封装类型?
    - 解决方案: 根据具体的应用需求,可以选择8-Pin DIP、SO-8或宽体封装。例如,对于空间受限的应用,建议使用SO-8封装。

    - 问题: 在使用过程中发现信号不稳定。
    - 解决方案: 确保输入LED的电流符合数据手册的要求,并检查外围电路设计是否合理。

    总结和推荐


    单通道高速光耦合器凭借其卓越的隔离能力、高速传输特性以及广泛的适用范围,在众多应用场景中表现出色。它们不仅满足了对信号传输质量有较高要求的应用需求,还能够提供稳定的电气隔离,是电子设计中不可或缺的重要元件。因此,强烈推荐在相关项目中使用这类光耦合器,以确保系统的可靠性和稳定性。

HCNW4503-000E参数

参数
数据速率 1
通道数量 1
长*宽*高 11.15mm*9mm*5.1mm
通用封装 DIP-8
安装方式 通孔安装
零件状态 在售
包装方式 管装
