VC 10/1/15

产品分类: 脉冲变压器

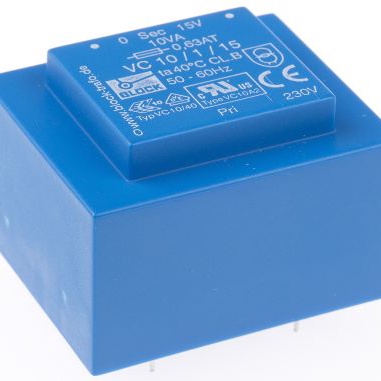

产品描述: Block PCB变压器, 15V 交流次级电压, 10VA, 230V 交流初级电压
供应商型号: ET-4209757
供应商: 海外现货
标准整包数: 1
BLOCK TRANSFORMATOREN-ELEKTRONIK 脉冲变压器 VC 10/1/15

VC 10/1/15概述

    电子元器件产品技术手册

    1. 产品简介


    本文将介绍一款名为VC 10/1/15 PCB变压器的产品。这款变压器属于安全隔离变压器,广泛应用于各种工业和家用电器中。它的主要功能是提供稳定可靠的电源转换,确保电路系统的正常运行。该产品适用于多种应用场景,包括但不限于家用电器、工业控制设备以及医疗设备等。

    2. 技术参数


    以下是VC 10/1/15 PCB变压器的技术规格和性能参数:
    - 输入电压:230 V
    - 频率范围:50 - 60 Hz
    - 空载损耗(典型值):1.5 W
    - 输出电压:15 V
    - 空载电压系数:约1.25倍
    - 效率:74%
    - 功率:10.0 VA
    - 测试电压:5000 V, 50 Hz
    - 机械数据:封装类型为嵌入式,磁芯类型为EI 48/16,8,端子为印刷电路板用引脚,引脚直径为0.8 mm
    - 重量:0.28 kg
    - 标准和认证:C-UL-US, ENEC 10 (VDE)
    - 防护等级:IP 00
    - 绝缘系统等级:VDE=B, UL=105
    - 最大工作温度:40 °C

    3. 产品特点和优势


    VC 10/1/15 PCB变压器具有以下显著特点和优势:
    - 紧凑设计:最小尺寸实现最大功率输出,适用于空间受限的应用场景。
    - 安全性高:符合IEC 61558-2-6和DIN EN 61558-2-6标准,保证高安全隔离性能。
    - 高效能:尽管体积小,但能保持较高的能量转换效率。
    - 耐用性强:采用真空树脂模制工艺,自熄至UL 94 V-0等级,确保长时间稳定运行。
    - 易于安装:采用适合印刷电路板的引脚设计,便于快速安装。

    4. 应用案例和使用建议


    根据手册中的应用场景,VC 10/1/15 PCB变压器在多个领域都有广泛应用,例如家庭电器中的开关电源模块、工业设备中的电源适配器等。对于具体的使用场景,以下是一些建议:
    - 在设计家电时,考虑使用这款变压器以确保设备运行的稳定性与可靠性。
    - 在工业环境中,建议在设备启动前进行充分检查,确保连接稳固,避免接触不良导致的问题。

    5. 兼容性和支持


    该产品设计为与多种电子元件和设备兼容,特别是在印刷电路板上。厂商提供了详尽的技术支持文档,并设有专门的客服团队解答用户疑问,确保用户能够正确安装和使用。

    6. 常见问题与解决方案


    根据手册中提供的常见问题及其解决方案,以下是一些常见的用户问题及其对应解决方案:
    - 问题:安装后发现设备无法正常工作。
    解决方案:检查电路连接是否正确,确认所有接线无松动现象;若依然无法解决,请联系技术支持获取进一步帮助。

    - 问题:设备过热。
    解决方案:检查设备工作环境是否超过40°C,如超出请调整工作环境或采取散热措施;确保设备周围通风良好。

    7. 总结和推荐


    总体而言,VC 10/1/15 PCB变压器是一款高性能、高可靠性的电源转换装置,尤其适合需要在有限空间内实现高效电能转换的应用场景。其优秀的安全性和易用性使其成为市场上极具竞争力的产品。因此,我们强烈推荐此款变压器用于各种高要求的设备中。
    以上是对VC 10/1/15 PCB变压器的详细分析,旨在为用户提供全面的技术信息和使用指导。希望这些内容能帮助您更好地理解和使用该产品。

VC 10/1/15参数

参数
电感值 -
变压器类型 -
匝数比 -
ET(伏特-时间) -
长*宽*高 51mm*43mm*34.6mm
安装方式 通孔安装

VC 10/1/15厂商介绍

BLOCK Transformatoren-Elektronik是一家德国公司,专注于研发和生产变压器和电子组件。公司主营产品分为以下几类:

1. 变压器:包括电源变压器、音频变压器、脉冲变压器等,广泛应用于工业、医疗、通信等领域。

2. 电子组件:包括滤波器、电感器、扼流圈等,应用于电源、信号处理、电磁兼容等领域。

3. 定制产品:根据客户需求,提供定制化的变压器和电子组件解决方案。

BLOCK Transformatoren-Elektronik的优势:

1. 德国制造:公司产品全部在德国本土生产,品质有保障。

2. 技术领先:公司拥有强大的研发团队,不断推出创新产品。

3. 定制服务:根据客户需求,提供个性化的定制服务。

4. 快速响应:公司对客户需求快速响应,提供及时的技术支持和售后服务。

VC 10/1/15数据手册

厂牌 PDF简要描述 下载
BLOCK TRANSFORMATOREN-ELEKTRONIK 脉冲变压器 BLOCK TRANSFORMATOREN-ELEKTRONIK VC 10/1/15 VC 10/1/15数据手册

VC 10/1/15封装设计

查看详情并下载
Symbol
Footprint
3D Model
