1000B-5001X

产品分类: 脉冲变压器
厂牌: INRCORE
产品描述: 1:1 LAN 10/100/1000 Base-T 350μH SMD 贴片安装 17.53mm*12.19mm*5.72mm
供应商型号: 673-1000B-5001X
供应商: Mouser
标准整包数: 1

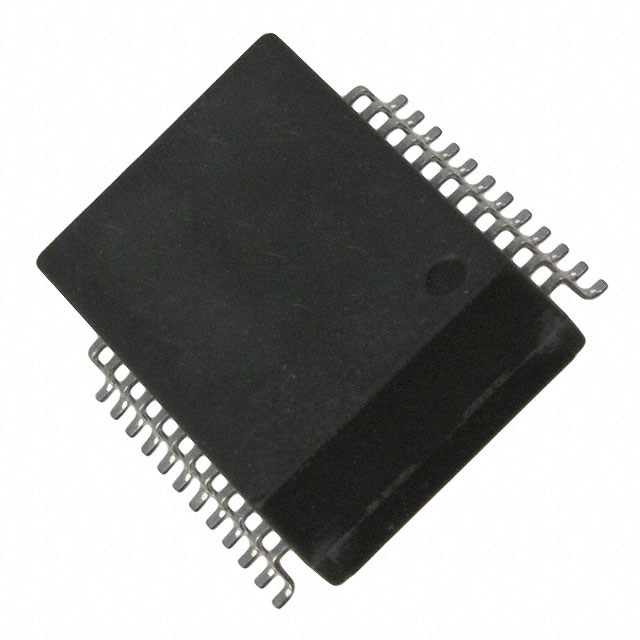

INRCORE 脉冲变压器 1000B-5001X

1000B-5001X概述


    产品简介


    1000BASE-T单端口和双端口变压器模块(型号:1000B-5001/5001X, 1000B-5002/5002X, 1000B-5003/5003X)是专为网络通信设计的电子元器件。这些模块主要功能是在不同通信协议之间提供电气隔离和信号传输,广泛应用于局域网(LAN)和其他需要高速数据传输的环境中。

    技术参数


    这些变压器模块的主要技术参数如下:
    - 插入损耗:1000B-5001系列的最大值为1.2 dB,其他型号的最大值为1.4 dB。
    - 回波损耗:最低为18 dB(在30 MHz时)。
    - 串扰:最小值为10 dB(在60 MHz时)。
    - 共模到共模抑制:最小值为43 dB(在30 MHz时)。
    - 差模到共模抑制:最小值为37 dB(在30 MHz时)。
    - 工作温度范围:
    - 1000B-5001/5002/5003:-40°C 至 +85°C。
    - 1000B-5001X/5002X/5003X:-55°C 至 +125°C。
    - 存储温度范围:-55°C 至 +125°C。
    - 电感:350 µH(在8 mA直流偏置下)。
    - 介质耐压:1500 Vrms。
    - 封装材料:环氧树脂封装。
    - 引脚表面处理:锡铅合金(Sn63/Pb37)。
    - 湿敏等级:3级。

    产品特点和优势


    - 相位一致性:所有通道在输入和输出之间保持相位一致,保证信号传输的准确性。
    - 坚固耐用:符合IEEE 802.3标准,适用于严苛环境。
    - 广泛的应用温度范围:适应广泛的工业和商业应用。
    - 高性能:低插入损耗、高回波损耗、强抗串扰能力,确保信号完整性。
    - 环保设计:可选RoHS版本,符合环保要求。

    应用案例和使用建议


    这些变压器模块在多种场合下都有广泛应用,如数据中心、企业级网络和工业控制系统。对于使用这类型号的系统,建议严格按照制造商提供的焊接工艺和温度曲线进行焊接,以确保最佳性能和长期可靠性。
    - 使用建议:在焊接过程中,要确保焊接温度曲线符合推荐的温度曲线,并避免超过最大重焊次数(2次)。同时,应确保焊接环境无尘、干燥,避免引入杂质影响焊接质量。

    兼容性和支持


    这些变压器模块与多种网络接口标准兼容,能够广泛应用于各类通信设备中。制造商iNRCORE提供了详细的技术支持文档和售后服务,以帮助用户更好地理解和使用这些产品。

    常见问题与解决方案


    - Q1:如何确保焊接过程的温度曲线符合推荐值?
    - A1:使用专业的温度控制设备,并参考数据手册中的焊接温度曲线进行设置。
    - Q2:如果焊接过程中出现问题,应该如何处理?
    - A2:若焊接不良,建议重新清洁焊接区域并重复焊接步骤。避免重复焊接超过两次,以免损伤元器件。
    - Q3:如何判断模块的工作状态是否正常?
    - A3:可以通过万用表测量模块的插入损耗和回波损耗,确保其符合数据手册中的技术指标。

    总结和推荐


    总体来说,1000BASE-T单端口和双端口变压器模块在电气性能、环境适应性和坚固耐用性方面表现出色,是高性能通信系统的理想选择。对于需要高可靠性和长寿命的应用场合,强烈推荐使用这些型号的变压器模块。

1000B-5001X参数

参数
ET(伏特-时间) -
电感值 350μH
变压器类型 LAN 10/100/1000 Base-T
匝数比 1:1
长*宽*高 17.53mm*12.19mm*5.72mm
通用封装 SMD
安装方式 贴片安装
零件状态 在售
包装方式 管装

1000B-5001X厂商介绍

iNRCORE是一家致力于研发和生产先进机器人技术的公司。其主营产品主要分为以下几个分类:

1. 工业机器人:这些机器人广泛应用于制造业,如汽车、电子和食品加工行业,用于提高生产效率和质量。

2. 服务机器人:服务机器人被设计用于商业和家庭环境,提供清洁、安保和陪伴服务。

3. 医疗机器人:在医疗领域,iNRCORE的机器人技术用于辅助手术、康复训练和病人护理。

4. 特种机器人:这些机器人适用于极端环境,如深海探测、太空探索和灾难救援。

iNRCORE的优势在于:

- 技术创新:公司不断投资于研发,以保持技术领先。
- 定制解决方案:能够根据客户需求提供定制化的机器人解决方案。
- 可靠性:其产品以高可靠性和稳定性著称,减少了停机时间和维护成本。
- 用户友好:机器人设计易于操作,降低了用户培训的难度和成本。
- 环保节能:注重环保,开发节能型机器人,减少能源消耗和环境影响。

1000B-5001X数据手册

厂牌 PDF简要描述 下载
INRCORE 脉冲变压器 INRCORE 1000B-5001X 1000B-5001X数据手册

1000B-5001X封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 42.504 ¥ 359.1588
10+ $ 37.5516 ¥ 317.311
25+ $ 35.9856 ¥ 304.0783
50+ $ 34.545 ¥ 291.9053
100+ $ 34.5135 ¥ 291.6391
250+ $ 30.7965 ¥ 260.2304
库存: 198
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 359.15
