ALANS10001-4J41DT

产品分类: 脉冲变压器
厂牌: ABRACON
产品描述: 1CT:1CT LAN 10/100/1000 Base-T 350μH SMD 贴片安装 13.95mm(长度)*5.72mm(高度)
供应商型号: 535-15139-2-ND
供应商: Digi-Key
标准整包数: 400

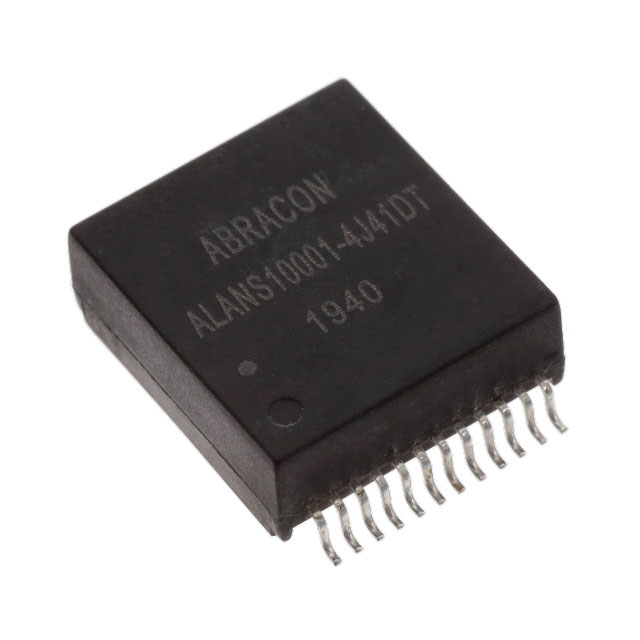

ABRACON 脉冲变压器 ALANS10001-4J41DT

ALANS10001-4J41DT概述

    # ABRACON ALANS10001 技术手册解读

    产品简介


    ABRACON ALANS10001 是一款高性能的单端口表面贴装(SMD)LAN 变压器模块,专为以太网应用设计。它支持IEEE 802.3ab标准,适用于10BASE-T、100BASE-TX 和 1000BASE-T 网络。该变压器模块集成了磁性元件,具有出色的 EMI 抑制和共模噪声抑制能力,适用于服务器、交换机、路由器以及工业计算机和机器人等设备。此外,其紧凑的设计使其成为高密度集成的理想选择。

    技术参数


    以下是 ALANS10001 的主要技术参数:
    | 参数项 | 值 |

    | 尺寸 | 18.4 x 12.4 x 6.5 mm |
    | 工作温度范围 | -40°C 至 +125°C |
    | 插入损耗 | ≤0.8 dB |
    | 回波损耗 | ≥18 dB |
    | 串扰 | ≥15 dB |
    | 共模抑制比 | ≥12 dB |
    | 直流电阻 | ≤0.9 Ω |
    | 漏感 | ≤0.35 μH |
    | 互感电容 | ≤35 pF |

    产品特点和优势


    ALANS10001 的核心优势在于其卓越的电气性能和广泛的适用性。主要特点包括:
    1. 高可靠性:工作温度范围宽达-40°C至+125°C,确保在极端环境下稳定运行。
    2. 低插入损耗和高回波损耗:有效减少信号衰减并提高信号完整性。
    3. 多种封装选项:提供 24 针两种不同尺寸的选择,便于灵活布局。
    4. 快速响应:支持快速以太网和千兆以太网,满足现代网络需求。

    应用案例和使用建议


    ALANS10001 在以下场景中表现出色:
    - 企业网络设备:用于服务器、交换机和路由器,提升数据传输效率。
    - 视频监控系统:如 IP 摄像头和安防系统,提供稳定的网络连接。
    - 无线接入点:增强无线信号覆盖和稳定性。
    使用建议:在安装过程中,确保焊接工艺符合指定的回流曲线参数,以避免因焊接不良导致的失效风险。同时,建议在高湿度环境中添加额外的防潮措施。

    兼容性和支持


    ALANS10001 完全符合 RoHS 标准,可广泛应用于商业和工业领域。制造商提供了全面的技术支持和服务,包括详细的焊接指南和售后服务,确保用户能够顺利部署和维护设备。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插损过大 | 检查焊接质量和热处理条件 |
    | 温度过高报警 | 检查散热设计并优化通风方案 |
    | 功能异常 | 更新固件版本或检查连接线路 |

    总结和推荐


    综上所述,ABRACON ALANS10001 是一款性能优越的以太网变压器模块,尤其适合对空间和功耗要求严格的工业和商业应用。凭借其宽泛的工作温度范围、高可靠性以及便捷的安装方式,该产品在市场上具备很强的竞争优势。强烈推荐给需要高效网络传输解决方案的用户。
    如果您正在寻找一款既可靠又经济实惠的以太网变压器模块,ALANS10001 是一个理想的选择。

ALANS10001-4J41DT参数

参数
变压器类型 LAN 10/100/1000 Base-T
匝数比 1CT:1CT
ET(伏特-时间) -
电感值 350μH
长*宽*高 13.95mm(长度)*5.72mm(高度)
通用封装 SMD
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

ALANS10001-4J41DT厂商介绍

ABRACON公司是一家全球性的电子元件分销商和制造商,专注于提供广泛的时钟、频率控制、电源和信号完整性产品。公司成立于1987年,总部位于美国德克萨斯州,在全球拥有多个销售和技术支持办事处。

ABRACON主营产品分类包括:
1. 时钟产品:包括晶体振荡器、时钟发生器、时钟分配器等。
2. 频率控制产品:包括晶体、晶体滤波器、振荡器等。
3. 电源产品:包括电源模块、电源管理IC、电源转换器等。
4. 信号完整性产品:包括电缆组件、连接器、滤波器等。

ABRACON的产品广泛应用于通信、工业、医疗、汽车、消费电子等领域。

ABRACON的优势在于:
1. 产品线丰富:提供多种时钟、频率控制、电源和信号完整性产品。
2. 技术支持:拥有专业的技术支持团队,为客户提供解决方案。
3. 快速响应:快速响应客户需求,提供定制化服务。
4. 质量保证:严格的质量控制流程,确保产品质量。

ALANS10001-4J41DT数据手册

厂牌 PDF简要描述 下载
ABRACON 脉冲变压器 ABRACON ALANS10001-4J41DT ALANS10001-4J41DT数据手册

ALANS10001-4J41DT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
400+ $ 2.3089 ¥ 20.289
800+ $ 2.237 ¥ 19.6572
1200+ $ 2.1959 ¥ 19.2954
2000+ $ 2.1449 ¥ 18.8477
2800+ $ 1.9024 ¥ 16.7168
4000+ $ 1.8499 ¥ 16.2551
库存: 2200
起订量: 400 增量: 1
交货地:
最小起订量为:400
合计: ¥ 8115.6
