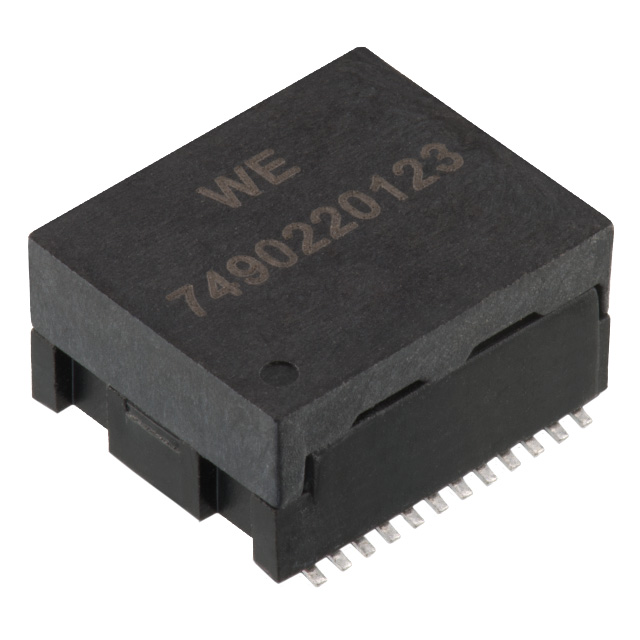

7490220123

产品分类: 脉冲变压器
厂牌: WURTH
产品描述: 1CT:1CTT(发射器),1CT:1CT(接收器) LAN 10/100/1000 Base-T 200μH SMD 贴片安装 18.29mm*14.7mm*8.8mm
供应商型号: 2696073
供应商: 海外现货
标准整包数: 1
WURTH 脉冲变压器 7490220123

7490220123概述

    WE-LAN 1000BASE-T LAN Transformer with 4PPoE 技术手册

    1. 产品简介


    WE-LAN 1000BASE-T LAN Transformer with 4PPoE 是一款专为通用电子设备设计的以太网变压器。它具备4个PoE(Power over Ethernet)通道,适用于各类网络设备,如路由器、交换机和无线接入点等。这款变压器的主要功能是实现数据传输和电力传输的结合,通过以太网线缆提供稳定的电源,同时保证高速的数据通信。

    2. 技术参数


    以下是WE-LAN 1000BASE-T LAN Transformer的技术规格和性能参数:
    - 尺寸:
    - 长度:16.0 ± 0.25 mm
    - 宽度:14.7 ± 0.25 mm
    - 高度:0.5 ± 0.1 mm
    - 电气特性:
    - 线圈电感(Inductance):100 kHz时为180 µH
    - 绝缘耐压(Insulation Test Voltage):1分钟内达到1500 V(RMS)
    - 直流电阻(DC Resistance):20°C时最大为500 mΩ
    - 插入损耗(Insertion Loss):1-100 MHz范围内≤ -1 dB
    - 回波损耗(Return Loss):1-30 MHz范围内≥ -16 dB,30-60 MHz范围内≥ -13.5 dB,60-80 MHz范围内≥ -12 dB,80-100 MHz范围内≥ -10 dB
    - 差分至共模抑制比(Differential to Common Mode Rejection Ratio):1-30 MHz范围内≥ -40 dB,30-60 MHz范围内≥ -35 dB,60-100 MHz范围内≥ -30 dB
    - 串扰(Crosstalk):1-60 MHz范围内≥ -35 dB,60-100 MHz范围内≥ -30 dB
    - 共模抑制比(Common Mode Rejection Ratio):1-30 MHz范围内≥ -40 dB,30-60 MHz范围内≥ -35 dB,60-100 MHz范围内≥ -30 dB
    - 数据速率:支持1000Base-T标准
    - 工作温度范围:-40°C 至 +105°C
    - 储存条件:原包装条件下< 40°C,< 75% RH
    - 潮敏等级(Moisture Sensitivity Level):1级

    3. 产品特点和优势


    - 高集成度:集成了4个PoE通道,可同时为多个设备供电,节省空间。
    - 高可靠性:经过严格测试,确保在广泛的温度范围内保持稳定性能。
    - 低功耗:高效的电路设计减少了能量损失。
    - 高安全性:符合RoHS、REACH等环保标准,确保对人体安全无害。

    4. 应用案例和使用建议


    - 应用案例:适用于各种需要高速数据传输和PoE供电的网络设备,如家庭路由器、企业级交换机、无线接入点等。
    - 使用建议:
    - 在安装过程中要避免强烈撞击,以免损坏内部结构。
    - 建议在高温环境下使用时,加强散热措施。
    - 请严格按照规定的焊接曲线进行焊接,以确保焊点质量。

    5. 兼容性和支持


    - 兼容性:与市面上主流的以太网设备兼容,如支持1000Base-T标准的路由器、交换机等。
    - 厂商支持:提供详细的文档和支持服务,帮助客户快速解决问题。如有任何疑问,可联系技术支持团队。

    6. 常见问题与解决方案


    - 问题1:设备运行时发热严重
    - 解决方案:增加散热片,提高空气流通效率。

    - 问题2:设备通电后无法正常工作
    - 解决方案:检查接线是否正确,确认供电电压符合要求。

    - 问题3:数据传输不稳定
    - 解决方案:重新调整线缆连接,确保接触良好。

    7. 总结和推荐


    WE-LAN 1000BASE-T LAN Transformer with 4PPoE 是一款性能优越、应用广泛的以太网变压器。它不仅能够满足基本的数据传输需求,还支持高效的PoE供电,非常适合于各类网络设备。我们推荐在设计高速数据通信系统时选用此款产品,它将为您带来出色的性能和可靠的支持。
    希望以上信息对您有所帮助!如果您有任何进一步的问题或需要更多的技术支持,请随时联系我们。

7490220123参数

参数
匝数比 1CT:1CTT(发射器),1CT:1CT(接收器)
ET(伏特-时间) -
电感值 200μH
变压器类型 LAN 10/100/1000 Base-T
长*宽*高 18.29mm*14.7mm*8.8mm
通用封装 SMD
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
