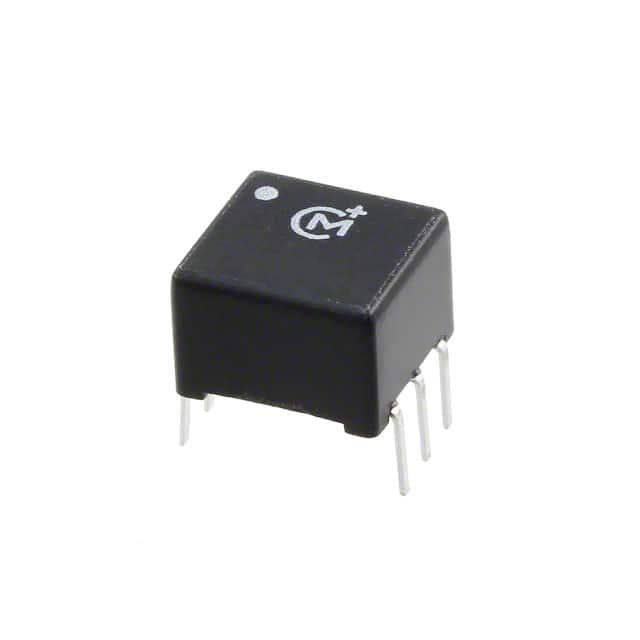

78615/9C

产品分类: 脉冲变压器
产品描述: 1CT:1CT 通用 10mH 56Vμs DIP 通孔安装 9mm*9.52mm*6.35mm
供应商型号: 3760592
供应商: 海外现货
标准整包数: 1
MURATA MANUFACTURING 脉冲变压器 78615/9C

78615/9C概述

    Murata Power Solutions 786 系列通用脉冲变压器

    产品简介


    Murata Power Solutions 的786系列通用脉冲变压器是一系列适用于多种应用场景的产品,特别设计用于实现线耦合、匹配和隔离等功能。它们可以应用于小功率隔离电源、共模扼流圈等领域。由于其广泛的适用性,这些变压器在电力传输和转换系统中发挥着重要作用。

    技术参数


    - 初级电感量: 最高可达10mH
    - 隔离电压: 1kVrms
    - 工作温度范围: 操作范围为0°C至70°C,存储温度范围为-60°C至125°C
    - 封装选项: 表面贴装(M后缀)和引脚直插式(DIL)
    - 电气特性: 具备低漏电感、低寄生电容、低直流电阻等特点
    - 行业标准封装: 行业标准的引脚配置,便于集成

    产品特点和优势


    - ROHS 合规: 符合 RoHS 标准,绿色环保
    - 多种配置: 提供4种配置以满足不同需求
    - 行业标准封装: 使用行业标准引脚布局,易于集成
    - 表面贴装选项: 可选择表面贴装(SMT)版本,节省空间且适合自动化生产
    - 完全封装: 采用完全封装设计,提供更好的机械稳定性和可靠性
    - 低泄漏电感和电容: 有助于提高电路性能和信号完整性
    - 低直流电阻: 减少能量损耗,提升效率

    应用案例和使用建议


    - 线耦合: 适用于数据通信系统中的线耦合,确保信号的高效传输
    - 隔离电源: 适用于需要小功率隔离的电源系统,例如医疗设备中的辅助电源
    - 共模扼流圈: 用于电源滤波,抑制共模干扰
    使用建议:
    - 在使用过程中,注意维持输入和输出电压在SELV限值内,即小于42.4V峰值或60VDC。
    - 虽然该变压器可以承受数百伏特的连续偏置电压,但电路两边均需视为安全电压以外的工作环境,需要进一步的隔离/绝缘系统保护。

    兼容性和支持


    - 兼容性: 该产品可与现有的标准接口和设备兼容,适用于多种应用场景
    - 支持: Murata Power Solutions 为其提供长期的技术支持和产品制造服务,对于现有设计将继续支持。同时,可以参考786J系列的数据表获取替代产品信息。

    常见问题与解决方案


    - 问题1: 重复进行高压隔离测试是否会损害变压器?
    - 解决方案: 高压测试可能对变压器的绝缘能力造成损害。如果需要进行高压测试,应将测试电压降低20%,以减少对绝缘材料的潜在伤害。
    - 问题2: 为什么不能长时间施加超过隔离电压限制的电压?
    - 解决方案: 长时间施加过高的电压会导致电线绝缘材料化学降解,影响变压器的寿命和性能。因此,建议电压应在隔离电压范围内运行。

    总结和推荐


    总体来看,Murata Power Solutions 的786系列通用脉冲变压器是一款高性能、可靠且多功能的产品。其广泛的配置选项、卓越的电气性能和优良的封装设计使其成为各种电子设备的理想选择。我们强烈推荐这款产品给需要高性能、高可靠性的工程师和设计师们。
    如果你正在寻找一种能够胜任多种应用场合的高质量脉冲变压器,那么786系列将是您的理想选择。

78615/9C参数

参数
变压器类型 通用
匝数比 1CT:1CT
ET(伏特-时间) 56Vμs
电感值 10mH
长*宽*高 9mm*9.52mm*6.35mm
通用封装 DIP
安装方式 通孔安装
零件状态 在售
包装方式 管装
