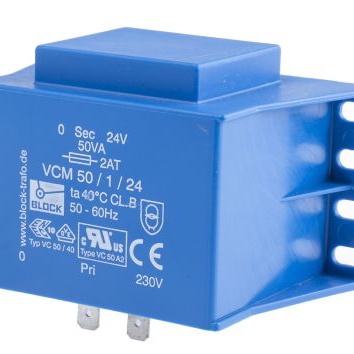

VCM 50/1/24

产品分类: 脉冲变压器
产品描述: Block PCB变压器, 24V 交流次级电压, 50VA, 230V 交流初级电压
供应商型号: 7320512
供应商: 欧时
标准整包数: 1
BLOCK TRANSFORMATOREN-ELEKTRONIK 脉冲变压器 VCM 50/1/24

VCM 50/1/24概述


    产品简介


    VCM 50/1/24 PCB变压器是一款高性能的小型化电子元器件,专为印刷电路板设计,具有卓越的效率和安全性。此款变压器采用真空树脂浇注工艺制造,具有自熄灭特性,符合UL 94 V-0标准。它被广泛应用于工业自动化、通信设备及医疗设备等领域,提供稳定的电源转换能力。

    技术参数


    - 输入电压: 230 V
    - 频率范围: 50 - 60 Hz
    - 输入功率: 50.0 VA
    - 输出电压: 24 V
    - 效率: 87%
    - 空载损耗: 3.8 W(典型值)
    - 防护等级: IP 00
    - 测试电压: 5000 V AC,50 Hz
    - 短路保护: 非短路证明
    - 绝缘系统等级: VDE=B, UL=105
    尺寸:
    - 长: 82.0 mm
    - 宽: 4.8 mm
    - 高: 8.3 mm
    重量: 0.99 kg
    标准认证:
    - C-UL-US
    - ENEC 10 (VDE)

    产品特点和优势


    1. 小型化设计:尽管体积小巧,但其最大功率可达50 VA,能够有效减少空间占用。
    2. 高效节能:高达87%的效率确保能源利用率最大化,同时低空载损耗(3.8 W)进一步降低运行成本。
    3. 安全可靠:符合IEC 61558-2-6国际标准,具备绝缘保护和安全隔离功能,适用于多种严苛的工作环境。
    4. 卓越性能:在恶劣条件下仍能保持稳定的性能表现,尤其适合工业和医疗设备领域。
    5. 易于集成:支持快速连接端子,方便直接焊接至PCB板上,安装简单快捷。

    应用案例和使用建议


    应用案例:
    - 工业控制设备中的电源转换模块
    - 医疗器械的辅助供电单元
    - 数据通信设备的稳定电源供应
    使用建议:
    - 在高湿度环境中,建议增加外部防潮措施以延长使用寿命。
    - 当负载电流较大时,需监控温度变化,避免因过热影响设备正常运行。
    - 定期检查输入与输出连接点是否牢固,确保良好接触。

    兼容性和支持


    - 兼容性: VCM 50/1/24可与其他主流品牌PCB组件无缝配合,满足多样化系统需求。
    - 支持服务: BLOCK Transformatoren-Elektronik GmbH提供全面的技术支持与售后保障,确保客户无忧使用。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出电压不稳定 | 检查输入电压是否在额定范围内 |
    | 短时间内过热 | 减少负载或改善散热条件 |
    | 设备无法启动 | 确认所有连接正确且无损坏 |

    总结和推荐


    VCM 50/1/24 PCB变压器凭借其紧凑的设计、高效的性能和安全可靠的特性,在众多应用场合展现出极强的竞争力。其优异的性价比使其成为工业自动化和医疗设备领域的理想选择。如果您正在寻找一款能够满足严苛环境要求的小型化电源解决方案,那么这款产品无疑是您的最佳之选!强烈推荐使用该产品来提升您的系统性能和可靠性。
    联系方式:
    BLOCK Transformatoren-Elektronik GmbH
    Max-Planck-Straße 36-46
    27283 Verden
    Germany
    电话: +49 4231 678-0
    传真: +49 4231 678-177

VCM 50/1/24参数

参数
ET(伏特-时间) -
电感值 -
变压器类型 -
匝数比 -
长*宽*高 94mm*61mm*58.5mm
安装方式 通孔安装

VCM 50/1/24厂商介绍

BLOCK Transformatoren-Elektronik是一家德国公司,专注于研发和生产变压器和电子组件。公司主营产品分为以下几类:

1. 变压器:包括电源变压器、音频变压器、脉冲变压器等,广泛应用于工业、医疗、通信等领域。

2. 电子组件:包括滤波器、电感器、扼流圈等,应用于电源、信号处理、电磁兼容等领域。

3. 定制产品:根据客户需求,提供定制化的变压器和电子组件解决方案。

BLOCK Transformatoren-Elektronik的优势:

1. 德国制造:公司产品全部在德国本土生产,品质有保障。

2. 技术领先:公司拥有强大的研发团队,不断推出创新产品。

3. 定制服务:根据客户需求,提供个性化的定制服务。

4. 快速响应:公司对客户需求快速响应,提供及时的技术支持和售后服务。

VCM 50/1/24数据手册

厂牌 PDF简要描述 下载
BLOCK TRANSFORMATOREN-ELEKTRONIK 脉冲变压器 BLOCK TRANSFORMATOREN-ELEKTRONIK VCM 50/1/24 VCM 50/1/24数据手册

VCM 50/1/24封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 46.5397 ¥ 412.9237
10+ $ 46.154 ¥ 409.5017
25+ $ 44.817 ¥ 397.6388
50+ $ 43.2614 ¥ 383.8366
库存: 1
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 412.92
