APT-106-T

产品分类: 脉冲变压器
厂牌: ABRACON
产品描述:
供应商型号: SYE-APT-106-T
供应商: 海外现货
标准整包数: 1

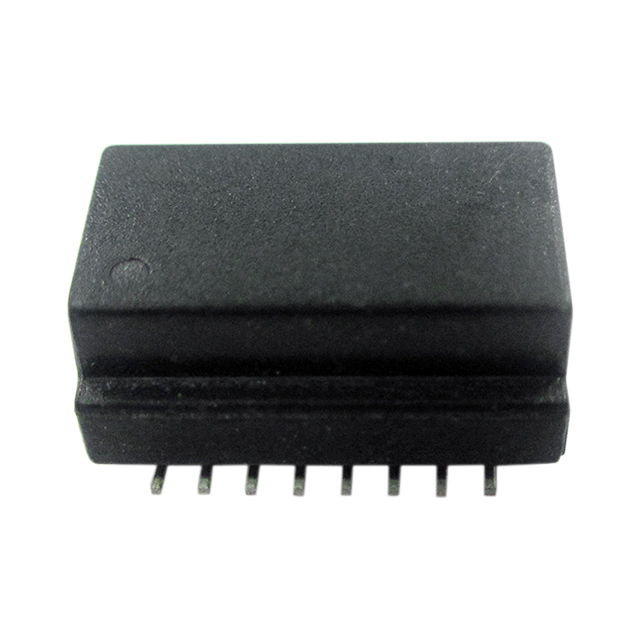

ABRACON 脉冲变压器 APT-106-T

APT-106-T概述


    产品简介


    产品名称:10/100Base-T单端口LAN变压器(型号:APT-106)
    产品类型:网络通信设备中的关键元器件,用于信号隔离、滤波及EMI抑制。
    主要功能:适用于以太网设备(如路由器、交换机、服务器、网卡等),提供信号隔离、共模噪声抑制及信号调理功能。
    应用领域:
    - 企业级和家用路由器
    - 局域网交换机
    - 语音IP电话系统(VoIP)
    - 工业级网络设备

    技术参数


    | 参数 | 最小值 | 典型值 | 最大值 | 单位 | 备注 |
    |
    | 工作温度范围 | -40 +85 | °C
    | 存储温度范围 | -40 +85 | °C
    | 电感量 | 350 µH | 100KHz, 0.1V @ 8mA |
    | 泄漏电感 | 0.4 µH | 100KHz, 0.1V |
    | 线间电容 | 25 pF | 100KHz, 0.1V |
    | 直流电阻 | 1.5 Ω
    | 插入损耗 | -1.1 0.3-100MHz | dB
    | 回波损耗(30MHz) | -20 dB
    | 跨接干扰抑制(30MHz) | -45 dB
    | 差分对共模干扰抑制(30MHz) | -42 dB
    | 高压绝缘耐受测试电压 | 1500 1650 | Vrms | 0.5mA, 60秒 |
    其他特性:符合RoHS标准,支持工业级扩展温度范围(-40°C 至 +85°C),提供Hi-Pot绝缘测试。

    产品特点和优势


    1. 多功能集成:集成了信号隔离、EMI抑制及信号调理功能,减少外围电路设计复杂度。
    2. 广泛的兼容性:专为主流PHY芯片厂商设计,如Broadcom、Marvell、Micrel和Microsemi。
    3. 鲁棒设计:符合IEEE 802.3标准,支持工业级温度范围及1500Vrms高压绝缘测试。
    4. 环保合规:RoHS认证确保满足环保要求。
    5. 高可靠性:提供全面的防护能力,可满足商用和部分工业应用需求。

    应用案例和使用建议


    典型应用案例:
    - 将APT-106应用于10/100Mbps以太网交换机,实现高效的数据传输与EMI抑制。
    - 在VoIP终端设备中,利用其信号隔离功能增强系统稳定性。
    使用建议:
    1. 在焊接时遵循推荐的回流焊曲线(例如,预热时间60-120秒,峰值温度245±5°C)。
    2. 确保正确连接引脚布局,避免引脚短路或虚焊现象。
    3. 若需用于极端温度环境,请优先选择Extended Temperature版本。

    兼容性和支持


    兼容性:APT-106广泛兼容主流PHY芯片供应商的产品,可用于各类10/100Mbps以太网接口模块。
    支持服务:Abracon公司提供详尽的技术文档和售后支持,帮助客户快速完成产品选型及开发。若需针对特定应用场景的定制化方案,请联系官方技术支持团队。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 插入损耗超出预期 | 检查焊接质量及PCB布局是否合理 |
    | 回波损耗过低 | 检查接线长度及屏蔽措施是否到位 |
    | 高温环境下性能不稳定 | 使用Extended Temperature版本 |

    总结和推荐


    综合评估:APT-106是一款高性能、高可靠性的10/100Base-T单端口LAN变压器,具有显著的技术优势和广泛的适用范围。其卓越的信号隔离能力和鲁棒设计使其成为工业和商业以太网设备的理想选择。
    推荐意见:APT-106特别适合需要高性能信号处理和强抗干扰能力的应用场景,强烈推荐给网络通信设备制造商和技术开发人员。如果您需要一款既经济又高效的解决方案,APT-106无疑是最佳选择之一。

APT-106-T参数

参数
匝数比 -
ET(伏特-时间) -
电感值 -
变压器类型 -
零件状态 在售
包装方式 卷带包装

APT-106-T厂商介绍

ABRACON公司是一家全球性的电子元件分销商和制造商,专注于提供广泛的时钟、频率控制、电源和信号完整性产品。公司成立于1987年,总部位于美国德克萨斯州,在全球拥有多个销售和技术支持办事处。

ABRACON主营产品分类包括:
1. 时钟产品:包括晶体振荡器、时钟发生器、时钟分配器等。
2. 频率控制产品:包括晶体、晶体滤波器、振荡器等。
3. 电源产品:包括电源模块、电源管理IC、电源转换器等。
4. 信号完整性产品:包括电缆组件、连接器、滤波器等。

ABRACON的产品广泛应用于通信、工业、医疗、汽车、消费电子等领域。

ABRACON的优势在于:
1. 产品线丰富:提供多种时钟、频率控制、电源和信号完整性产品。
2. 技术支持:拥有专业的技术支持团队,为客户提供解决方案。
3. 快速响应:快速响应客户需求,提供定制化服务。
4. 质量保证:严格的质量控制流程,确保产品质量。

APT-106-T数据手册

厂牌 PDF简要描述 下载
ABRACON 脉冲变压器 ABRACON APT-106-T APT-106-T数据手册

APT-106-T封装设计

查看详情并下载
Symbol
Footprint
3D Model
