首页  >  产品百科  >  10B-2001

10B-2001

产品分类: 脉冲变压器
厂牌: INRCORE
产品描述: 1:1 LAN 10 Base-T 贴片安装 23.37mm*12.7mm*5.97mm
供应商型号: 673-10B-2001
供应商: Mouser
标准整包数: 1

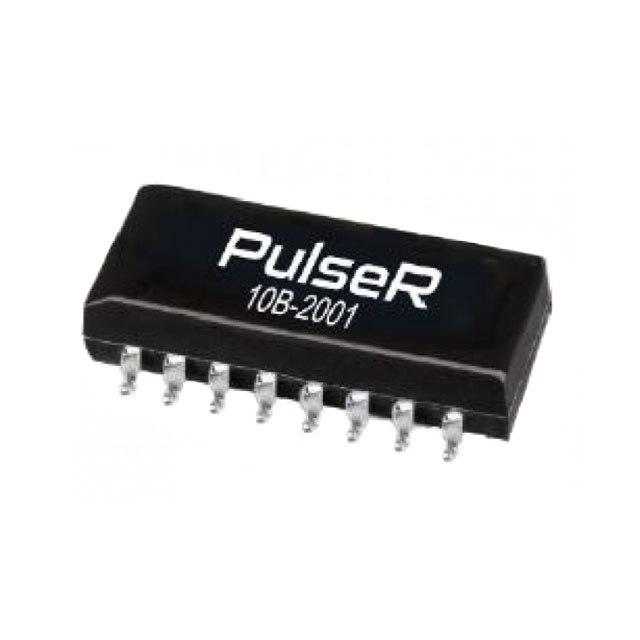

INRCORE 脉冲变压器 10B-2001

10B-2001概述

    10Base-T Module 技术手册解析

    1. 产品简介


    10Base-T模块是一种完全集成的以太网适配器、集线器和主板应用模块。该模块符合IEEE802.3i-1993 10Base-T标准规范,传输侧增强了对FCC/VDE Class B系统辐射的要求。这款低轮廓表面贴装封装的产品适用于广泛的温度范围(-40°C至+85°C),并提供军事级应用的增强版本。10Base-T模块具备强大的机械外壳,能够承受高达235°C的红外回流焊接温度。

    2. 技术参数


    以下是该模块的关键技术规格:
    - 插入损耗:最大1.0 dB (在5 MHz至100 MHz范围内)
    - 发射衰减:最小1.0 dB (在5 MHz至100 MHz范围内)
    - 回波损耗:最小35 dB (在5 MHz至100 MHz范围内)
    - 串扰:最小35 dB (在5 MHz至100 MHz范围内)
    - 共模抑制比:最小60 dB (在5 MHz至100 MHz范围内)
    - 初级-次级隔离电压:1500 Vrms
    - 工作温度范围:-40°C 至 +85°C
    - 尺寸:9.91 mm × 23.62 mm × 5.96 mm (长×宽×高)

    3. 产品特点和优势


    10Base-T模块具备以下几个独特优势:
    - 高度集成的设计使其易于安装和维护。
    - 兼具优异的EMI压缩性能,满足严格的FCC和VDE标准要求。
    - 采用坚固的机械包装设计,确保在极端条件下的可靠性。
    - 军事级别的设计可应对恶劣环境,如军事通信设备。
    - 适用于广泛的温度范围,确保在不同环境下的稳定运行。

    4. 应用案例和使用建议


    10Base-T模块通常应用于适配器、集线器和主板中,其应用场景广泛,例如:
    - 网络基础设施建设:作为核心交换机的一部分,提升整体网络的稳定性和速度。
    - 工业自动化:适用于工厂自动化系统中的数据传输。
    - 军事通信设备:为关键通信链路提供高可靠性的连接。
    使用建议:
    - 确保Pin 5和Pin 12接地,以提供噪声返回路径。
    - 输出引脚6至11应通过短且匹配的走线连接到连接器,以实现最佳的EMI性能。
    - 推荐模块的安装方向参照应用电路图进行布置,有助于提高信号完整性。

    5. 兼容性和支持


    该模块兼容RoHS标准,用户可以通过添加“NL”后缀获得符合RoHS标准的版本(如10B-2001NL)。此外,该模块支持管式包装,可以添加“T”后缀(如10B-2001T)。
    厂商提供了详尽的技术支持,包括产品选型指导、设计咨询和故障排查等服务。对于军用级版本,还可以提供军用特定要求的筛选服务。

    6. 常见问题与解决方案


    | 常见问题 | 解决方案 |

    | 模块不工作 | 确认所有引脚均已正确连接,并检查电源电压是否符合规格。 |
    | 插入损耗过高 | 检查连接器是否干净无损,并重新焊接模块。 |
    | 回波损耗不足 | 检查信号线布局是否合理,减少不必要的干扰源。 |

    7. 总结和推荐


    综上所述,10Base-T模块凭借其卓越的性能和稳定性,在网络基础设施、工业自动化及军事通信等领域具有广泛的应用前景。其独特的低损耗特性、高可靠性以及良好的EMI压缩能力,使其在市场上具备较强的竞争力。如果您正在寻找一个能够满足严格标准的可靠解决方案,强烈推荐使用这款10Base-T模块。

10B-2001参数

参数
变压器类型 LAN 10 Base-T
匝数比 1:1
ET(伏特-时间) -
电感值 -
长*宽*高 23.37mm*12.7mm*5.97mm
安装方式 贴片安装
包装方式 散装

10B-2001厂商介绍

iNRCORE是一家致力于研发和生产先进机器人技术的公司。其主营产品主要分为以下几个分类:

1. 工业机器人:这些机器人广泛应用于制造业,如汽车、电子和食品加工行业,用于提高生产效率和质量。

2. 服务机器人:服务机器人被设计用于商业和家庭环境,提供清洁、安保和陪伴服务。

3. 医疗机器人:在医疗领域,iNRCORE的机器人技术用于辅助手术、康复训练和病人护理。

4. 特种机器人:这些机器人适用于极端环境,如深海探测、太空探索和灾难救援。

iNRCORE的优势在于:

- 技术创新:公司不断投资于研发,以保持技术领先。
- 定制解决方案:能够根据客户需求提供定制化的机器人解决方案。
- 可靠性:其产品以高可靠性和稳定性著称,减少了停机时间和维护成本。
- 用户友好:机器人设计易于操作,降低了用户培训的难度和成本。
- 环保节能:注重环保,开发节能型机器人,减少能源消耗和环境影响。

10B-2001数据手册

厂牌 PDF简要描述 下载
INRCORE 脉冲变压器 INRCORE 10B-2001 10B-2001数据手册

10B-2001封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 40.37 ¥ 341.1265
10+ $ 36.5904 ¥ 309.1889
20+ $ 30.3696 ¥ 256.6231
60+ $ 29.5155 ¥ 249.406
100+ $ 29.19 ¥ 246.6555
库存: 8
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 341.12
直接购买
加入购物车
