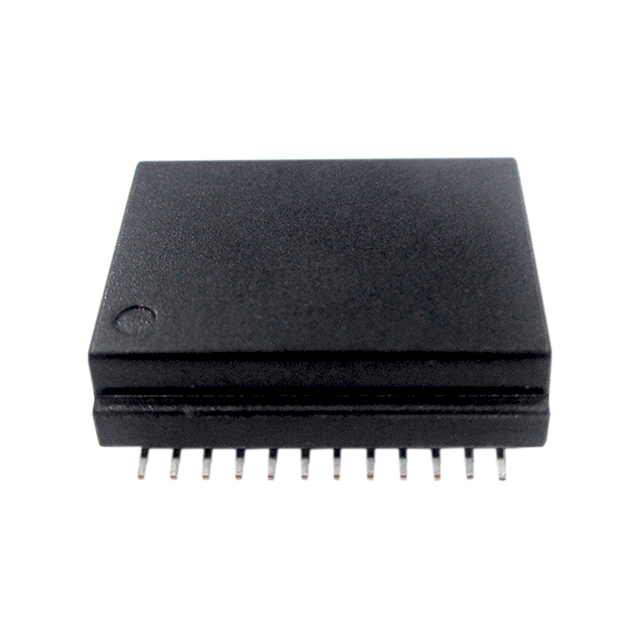

ALAN-2401-T

产品分类: 脉冲变压器
厂牌: ABRACON
产品描述: 1CT:1CT LAN 10G Base-T 120μH 贴片安装 17.5mm*14.2mm*5.55mm
供应商型号: Q-ALAN-2401-T
供应商: 期货订购
标准整包数: 10
ABRACON 脉冲变压器 ALAN-2401-T

ALAN-2401-T概述


    产品简介


    ALAN-2401:10G Base-T单端LAN变压器
    ALAN-2401是一款专为10G以太网(10G Base-T)设计的单端LAN变压器,具有电源过载(PoE)功能。该产品适用于多种网络设备,如集线器、交换机、路由器、服务器及网络接口卡(NIC)等。ALAN-2401符合IEEE 802.3标准,并提供信号调节、电磁干扰抑制和信号隔离等功能,确保了高效的数据传输和网络稳定性。

    技术参数


    - 尺寸: 17.50 x 15.60 x 5.40mm
    - 操作温度范围: 0°C 到 +70°C
    - 存储温度范围: -40°C 到 +85°C
    - 耐压: 1500Vrms
    - 额定电流: 350 mA
    - 漏电感: 0.5 µH @ 100 KHz/0.1 V
    - 耦合电容: 30 pF @ 100 KHz/0.1 V
    - 插入损耗: -1.2 dB @ 1 MHz 到 400 MHz
    - 回波损耗: -18 dB @ 1 MHz 到 40 MHz,-17+10log(F/40 MHz) @ 40 MHz 到 500 MHz
    - 串扰: -40 dB @ 1 MHz 到 100 MHz,-30 dB @ 100 MHz 到 500 MHz
    - 共模差模抑制比: -30 dB @ 1 MHz 到 250 MHz,-22 dB @ 250 MHz 到 500 MHz

    产品特点和优势


    ALAN-2401具备以下特点和优势:
    - 高可靠性:符合IEEE 802.3at标准,确保了电源过载的安全性。
    - 广泛的温度适应性:支持-40°C至+85°C的工作温度范围,适用于严苛的工业环境。
    - 高信号完整性:提供优秀的插入损耗和回波损耗性能,确保数据传输的稳定性和可靠性。
    - 电磁兼容性:内置EMI抑制功能,减少外部干扰对信号传输的影响。

    应用案例和使用建议


    应用案例
    ALAN-2401通常应用于10G以太网环境中的各种设备,如企业级网络设备中的交换机和路由器。它能够有效地提高网络连接的质量和稳定性,同时提供必要的信号隔离和保护功能。
    使用建议
    为了确保最佳性能,建议根据具体的设备设计进行细致的电路布局规划。确保变压器的位置远离可能产生干扰的源,并保持足够的散热空间。此外,在组装过程中遵循推荐的回流焊接曲线,以保证焊接质量和可靠性。

    兼容性和支持


    ALAN-2401设计时考虑到了广泛的应用兼容性,能够配合主流的物理层集成电路(PHY IC)制造商的产品使用,如Broadcom、Marvell、Micrel和Microsemi等。此外,ABRACON公司提供了详细的技术支持和文档,确保用户能够顺利地集成和使用该产品。

    常见问题与解决方案


    常见问题1:如何判断变压器是否损坏?
    解决方案:可以通过测量变压器的直流电阻来检查。如果测量值与技术手册中的典型值相差较大,则可能需要更换新的变压器。
    常见问题2:在高湿度环境下使用时需要注意什么?
    解决方案:确保变压器所在的环境保持适当的通风,并避免直接暴露于高湿环境中。建议在设计时考虑防水措施或选择专门用于高湿度环境的产品。

    总结和推荐


    综上所述,ALAN-2401作为一款高性能的10G Base-T单端LAN变压器,不仅具备卓越的电气特性和信号处理能力,还拥有广泛的温度适应性和强大的兼容性。它非常适合需要高速数据传输和可靠网络连接的应用场景,无论是工业还是企业环境。因此,我们强烈推荐用户选用此产品,以获得最佳的网络性能和稳定性。

ALAN-2401-T参数

参数
匝数比 1CT:1CT
ET(伏特-时间) -
电感值 120μH
变压器类型 LAN 10G Base-T
长*宽*高 17.5mm*14.2mm*5.55mm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
