首页  >  产品百科  >  VB 0.5/2/8

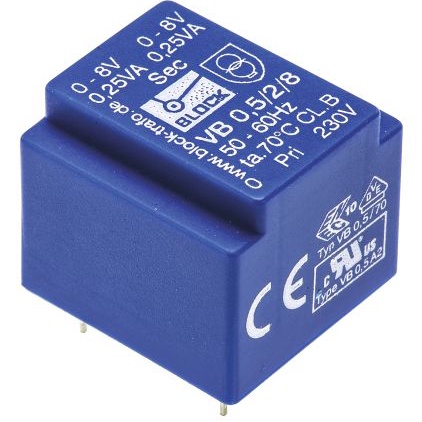

VB 0.5/2/8

产品分类: 脉冲变压器
产品描述: Block PCB变压器, 8V 交流次级电压, 0.5VA, 230V 交流初级电压, 2输出
供应商型号: 3101257
供应商: 海外现货
标准整包数: 1
BLOCK TRANSFORMATOREN-ELEKTRONIK 脉冲变压器 VB 0.5/2/8

VB 0.5/2/8概述

    安全隔离变压器 Type VB 技术手册

    1. 产品简介


    安全隔离变压器 Type VB 是一种专为安全设计的隔离变压器,符合 VDE 0570、EN 61 558 和 UL 506、CSA 22.2 等国际标准。此型号的安全隔离变压器具备自我短路保护功能,广泛应用于各种需要高安全性的电子系统中,如医疗设备、工业控制系统等。

    2. 技术参数


    | 参数 | 描述 |

    | 额定输入电压 | 230 V |
    | 频率 | 50 - 60 Hz |
    | 短路保护 | 自身具备短路保护功能,无需外部保护 |
    | 输出功率 | 0.35 VA 到 3.2 VA |
    | 输出电压(多种选项) | 2x6 V, 2x8 V, 2x9 V, 2x12 V, 2x15 V, 2x18 V, 2x24 V |
    | 工作温度范围 | +50°C 至 +70°C |
    | 接线方式 | 焊接引脚用于印刷电路板安装 |
    | 绝缘等级 | VDE (B=130°C), UL+CSA Class 105 (A=105°C) |
    | 测试电压 | PRI-SEC 5000 V (50 Hz), SEC-SEC 250 V (50 Hz) |

    3. 产品特点和优势


    - 短路保护:自身具备短路保护功能,无需额外保护装置,提高系统的整体安全性。
    - 双输出连接:可以进行串联或并联连接,适用于多种复杂的应用场景。
    - 高效率:在不同负载条件下均能保持较高的效率,典型效率范围在 30% 至 59%。
    - 环保材料:采用真空环氧树脂模制(自熄至 UL 94 V0),符合环保要求。
    - 认证齐全:符合 VDE、EN、UL 和 CSA 等多项国际标准。

    4. 应用案例和使用建议


    应用案例:
    - 医疗设备:如监护仪、麻醉机等,需要高精度和高安全性的场合。
    - 工业控制系统:用于各种工业自动化设备中,确保信号传输的稳定性和安全性。
    - 家用电器:如空调、洗衣机等,需要对用户安全有严格要求的产品。
    使用建议:
    - 在选择具体型号时,应根据实际负载需求选择合适的输出功率。
    - 在安装过程中,确保所有接线正确且牢固,避免短路风险。
    - 使用过程中定期检查,确保产品处于良好状态,尤其是高温环境下。

    5. 兼容性和支持


    - 兼容性:该产品设计用于标准印刷电路板安装,可与大多数现有电路板系统兼容。
    - 技术支持:提供详细的用户手册和技术文档,以及快速响应的技术支持服务。

    6. 常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 输出电压不稳定 | 检查负载情况,调整输出端连接。 |
    | 温度过高 | 确保良好的散热环境,避免长时间过载运行。 |
    | 设备无法正常启动 | 检查输入电源,确认电压和频率是否符合要求。 |

    7. 总结和推荐


    综合评估:
    - 优点:
    - 高安全性:内置短路保护,无需外部保护。
    - 高效性:多种型号,适应不同负载需求。
    - 易于安装:适合标准印刷电路板安装。
    - 适用场景:适用于各种高安全需求的场合,如医疗设备、工业控制、家用电器等。
    推荐使用:
    总体而言,安全隔离变压器 Type VB 是一款性能优异、安全可靠的电子元器件,尤其适合对安全性要求极高的应用场合。推荐各类制造商、工程公司及终端用户选用。

VB 0.5/2/8参数

参数
ET(伏特-时间) -
电感值 -
变压器类型 -
匝数比 -
长*宽*高 22mm*19mm*22.7mm
安装方式 通孔安装

VB 0.5/2/8厂商介绍

BLOCK Transformatoren-Elektronik是一家德国公司,专注于研发和生产变压器和电子组件。公司主营产品分为以下几类:

1. 变压器:包括电源变压器、音频变压器、脉冲变压器等,广泛应用于工业、医疗、通信等领域。

2. 电子组件:包括滤波器、电感器、扼流圈等,应用于电源、信号处理、电磁兼容等领域。

3. 定制产品:根据客户需求,提供定制化的变压器和电子组件解决方案。

BLOCK Transformatoren-Elektronik的优势:

1. 德国制造:公司产品全部在德国本土生产,品质有保障。

2. 技术领先:公司拥有强大的研发团队,不断推出创新产品。

3. 定制服务:根据客户需求,提供个性化的定制服务。

4. 快速响应:公司对客户需求快速响应,提供及时的技术支持和售后服务。

VB 0.5/2/8数据手册

厂牌 PDF简要描述 下载
BLOCK TRANSFORMATOREN-ELEKTRONIK 脉冲变压器 BLOCK TRANSFORMATOREN-ELEKTRONIK VB 0.5/2/8 VB 0.5/2/8数据手册

VB 0.5/2/8封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 79.2826
40+ ¥ 77.53
80+ ¥ 75.8836
库存: 0
起订量: 3 增量: 0
交货地:
最小起订量为:1
合计: ¥ 0
直接购买
加入购物车
