OHS3030U

产品分类: 霍尔传感器
厂牌: TT ELECTRONICS
产品描述: 25mT 跳闸,0mT 释放 Open Collector 7mA 25mA 24V TO-92-3 通孔安装
供应商型号: 1202504
供应商: 海外现货
标准整包数: 1

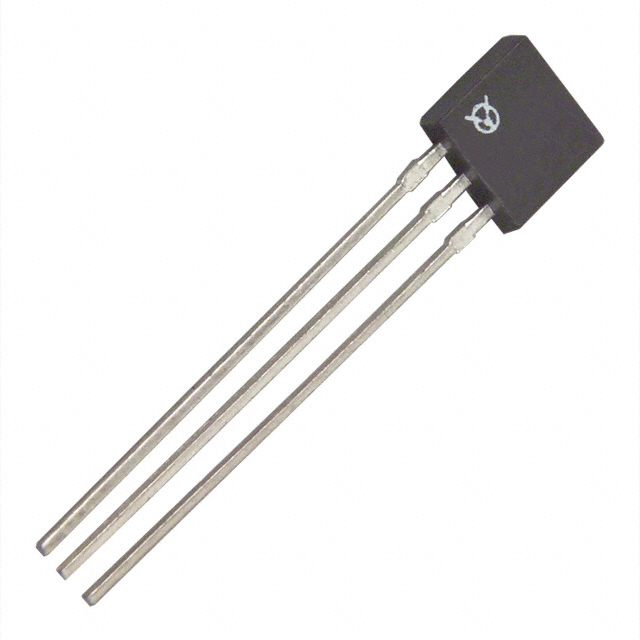

TT ELECTRONICS 霍尔传感器 OHS3030U

OHS3030U概述

    Hallogic Hall-Effect Sensors

    产品简介


    Hallogic Hall-Effect Sensors 是一种集成式霍尔效应传感器,具有广泛的适用性。这些传感器包括一个霍尔元件、线性放大器、阈值放大器和施密特触发器,全部集成在单个硅芯片上。这些传感器具有逻辑电平输出,并提供高达21mA的电流。它们能够通过直接驱动超过7个TTL负载,适用于4.5至24伏的电源系统。传感器的操作频率范围广泛,从直流到超过200kHz。
    主要功能包括非接触开关操作、电机控制和磁铁检测。应用领域涵盖非接触式反射对象传感器、装配线自动化、机械自动化、机器安全、行程终点传感器和门传感器。

    技术参数


    - 绝对最大额定值:
    - 供电电压(Vcc): 25V
    - 存储温度范围(TS): -65°C至+160°C
    - 工作温度范围(TA):
    - OHN30 U, OHS30 U: -20°C至+85°C
    - OH090/180/360U: -40°C至+150°C
    - 引脚焊接温度: 260°C(1/8英寸/3.2毫米处,用烙铁焊接5秒)
    - 输出ON电流(ISINK): 25mA
    - 输出OFF电压(VOUT): 25V
    - 磁通密度(B): 无限制
    - 电气特性:
    - 供电电压范围(Vcc): 4.5V至24V
    - 供给电流(Icc): 6至9mA
    - 输出饱和电压(VOL): -100至300mV
    - 输出泄漏电流(IOH): 0.1至10.0µA
    - 输出上升时间(tr): 0.21至1.00µs
    - 输出下降时间(tf): 0.10至1.00µs

    产品特点和优势


    Hallogic Hall-Effect Sensors 的独特之处在于其能够在广泛的电压范围内运行,并且具有出色的温度稳定性。这些传感器的设计使其非常适合在严苛环境中使用,例如工业自动化和机器人技术。此外,这些传感器可以通过直接驱动TTL负载来简化电路设计,从而降低整体成本并提高可靠性。

    应用案例和使用建议


    这些传感器在多种应用中表现出色。例如,在自动装配线上用于非接触式物体检测,可以显著提高生产效率和安全性。在电机控制中,可以确保精确的速度和位置控制。在安全门传感器中,可以实现精确的开闭检测,从而提高系统的可靠性和安全性。
    使用建议包括:
    1. 确保正确安装传感器,使其面对磁场时能正常工作。
    2. 在高温环境中使用时,应特别注意散热,以避免因过热导致的损坏。
    3. 尽量减少电磁干扰,以确保传感器的准确性。

    兼容性和支持


    Hallogic Hall-Effect Sensors 支持多种标准逻辑家族,因此很容易与其他电子元器件或设备兼容。厂商提供详细的技术文档和支持,帮助用户更好地理解和使用这些传感器。同时,还提供了全面的技术支持和维护服务。

    常见问题与解决方案


    - 问题: 输出信号不稳定。
    - 解决办法: 检查电源电压是否稳定,确保电路连接正确,避免电磁干扰。

    - 问题: 输出信号延迟。
    - 解决办法: 检查电源滤波电容是否足够,尝试更换更高质量的电容,或者减小负载电阻。

    - 问题: 传感器在低温环境下表现不佳。
    - 解决办法: 在传感器周围增加适当的保温措施,或选择专门适用于低温环境的产品型号。

    总结和推荐


    总的来说,Hallogic Hall-Effect Sensors 是一款功能强大、性能稳定的传感器。其广泛的应用范围、出色的温度稳定性和简单易用的特点,使其成为工业自动化、电机控制和安全检测等领域的重要选择。强烈推荐使用这款传感器,尤其是在需要高可靠性和精度的应用中。

OHS3030U参数

参数
最小工作供电电压 -
输出类型 Open Collector
分辨率 -
典型带宽 -
最大工作供电电压 24V
感应范围 25mT 跳闸,0mT 释放
轴类型 -
最大供电电流 7mA
最大输出电流 25mA
通用封装 TO-92-3
安装方式 通孔安装
零件状态 在售
包装方式 散装

OHS3030U厂商介绍

TT Electronics是一家全球领先的高性能电子元件制造商,专注于为严苛环境提供定制化和创新型解决方案。公司的产品广泛应用于****、工业、医疗、交通和能源等高可靠性领域。

主营产品分类包括:
1. 电路保护:提供过压、过流保护解决方案。
2. 电源管理:包括电源模块、转换器等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 互连产品:包括连接器、电缆组件等。
5. 定制化解决方案:根据客户需求提供定制化设计和制造服务。

TT Electronics的优势在于:
1. 丰富的行业经验:拥有超过80年的行业经验,为全球客户提供服务。
2. 严格的质量控制:遵循ISO 9001、AS9100等国际质量标准。
3. 创新能力:持续投入研发,拥有多项专利技术。
4. 全球化布局:在全球设有研发中心、制造基地和销售网络,为客户提供本地化服务。
5. 定制化服务:根据客户需求提供定制化设计和制造服务,满足特定应用需求。

OHS3030U数据手册

厂牌 PDF简要描述 下载
TT ELECTRONICS 霍尔传感器 TT ELECTRONICS OHS3030U OHS3030U数据手册

OHS3030U封装设计

查看详情并下载
Symbol
Footprint
3D Model
