首页  >  产品百科  >  55140-3H-03-A

55140-3H-03-A

产品分类: 霍尔传感器
厂牌: LITTELFUSE
产品描述: Digital 2.7V 20mA 24V 导线安装
供应商型号: 934-55140-3H-03-A
供应商: Mouser
标准整包数: 1

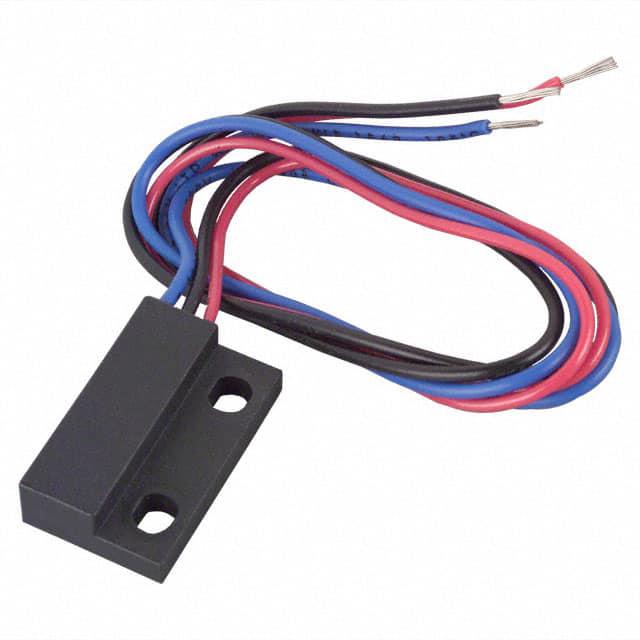

LITTELFUSE 霍尔传感器 55140-3H-03-A

55140-3H-03-A概述

    55140 Miniature Flange Mounting Hall Effect Sensor

    1. 产品简介


    55140 Miniature Flange Mounting Hall Effect Sensor 是一款小型化设计的霍尔效应传感器,特别适合需要高密度安装的应用场景。该传感器体积小巧,仅有3.22平方厘米(0.500平方英寸)的板载空间。它提供了数字或可编程模拟输出选项,分为三线电压输出版本和两线电流输出版本。该传感器适用于多种电子设备,包括位置感应、电机换向、流量计量、角度传感和磁编码器等。

    2. 技术参数


    - 供电电压:-15至+28Vdc(数字开关),+3.75至+24Vdc(模拟开关)
    - 最大过压保护:32Vdc
    - 输出高电压:不适用(电压输出)
    - 输出低电压:0.4V@20mA(电压输出)
    - 最大输出电流:20mA(电压输出)
    - 最大开关频率:10kHz
    - 工作温度范围:-40至+100℃
    - 震动耐受性:50g max. @ 50-2,000Hz
    - 冲击耐受性:150g max. @ 11ms ½ Sine

    3. 产品特点和优势


    - 磁操作位置传感器:提供数字、锁存和可编程模拟类型。
    - 高切换速度:高达10kHz。
    - 长寿命:可达20亿次操作。
    - 不受恶劣环境影响:能够在静态或动态磁场中正常工作。
    - 客户定制选项:可选择电缆长度和连接器类型。

    4. 应用案例和使用建议


    - 位置和限位感应:用于检测机械部件的位置变化。
    - 转速测量:在各种旋转设备上进行转速监测。
    - 无刷直流电机换向:确保电机平稳运行。
    - 流量计量:用于液体或气体流量的精确测量。
    - 角度传感:用于角度变化的精确测量。
    使用建议:
    - 确保正确安装电容器以抑制瞬态电压。
    - 添加适当的上拉电阻以保证输出的稳定性。
    - 根据具体需求选择合适的电缆长度和连接器类型。

    5. 兼容性和支持


    该传感器与其他电子元件具有良好的兼容性,适用于多种工业自动化控制系统。Littelfuse公司提供了详尽的技术支持和售后服务,以确保用户能够充分利用产品的各项功能。

    6. 常见问题与解决方案


    - 问题1:传感器输出不稳定
    - 解决方案:检查供电电压是否在额定范围内,确认电容器和上拉电阻的正确安装。

    - 问题2:传感器无法正常工作
    - 解决方案:确认传感器的工作温度是否超出额定范围,确保接线正确无误。

    7. 总结和推荐


    综上所述,55140 Miniature Flange Mounting Hall Effect Sensor 是一款高性能、高可靠性的霍尔效应传感器。它在位置感应、转速测量、电机控制等多个领域有着广泛的应用。其独特的设计使其具备出色的抗干扰能力和稳定的输出特性,是一款值得推荐的产品。无论是对于工业自动化系统还是消费电子产品,55140都是一个理想的选择。

55140-3H-03-A参数

参数
分辨率 -
最大供电电流 -
典型带宽 -
最大输出电流 20mA
输出类型 Digital
感应范围 -
最大工作供电电压 24V
最小工作供电电压 2.7V
轴类型 -
安装方式 导线安装
零件状态 在售
包装方式 盒装,散装

55140-3H-03-A厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

55140-3H-03-A数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 霍尔传感器 LITTELFUSE 55140-3H-03-A 55140-3H-03-A数据手册

55140-3H-03-A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 9.9705 ¥ 84.2507
10+ $ 9.108 ¥ 76.9626
50+ $ 7.992 ¥ 67.5324
100+ $ 6.3288 ¥ 53.4784
200+ $ 6.2748 ¥ 53.0221
500+ $ 5.6805 ¥ 48.0002
库存: 219
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 84.25
直接购买
加入购物车
