55140-3M-05-A

产品分类: 霍尔传感器
厂牌: LITTELFUSE
产品描述: Digital 2.7V 20mA 24V 导线安装 23mm*14mm*6mm
供应商型号:
供应商:
标准整包数: 0
LITTELFUSE 霍尔传感器 55140-3M-05-A

55140-3M-05-A概述

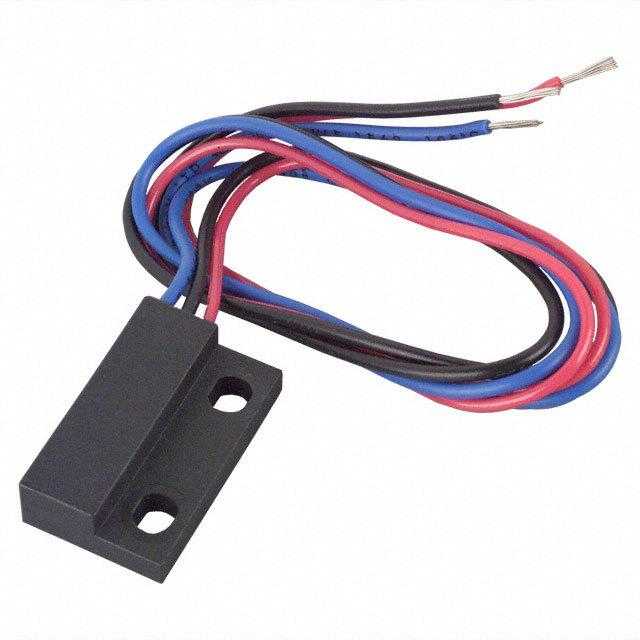

    55140 Miniature Flange Mounting Hall Effect Sensor

    产品简介


    55140 是一款微型法兰安装霍尔效应传感器,仅占用 3.22 平方厘米(0.500 英寸²)的电路板空间。它提供了数字或可编程模拟输出的选择,并且具有三种线制版本:三线电压输出和二线电流输出。该传感器设计用于螺钉或粘合剂安装,并能够切换高达 28Vdc 和 20mA 的电流。它的多种灵敏度选项、电缆长度和连接器类型使其适用于各种应用场景。

    技术参数


    - 供电电压范围:-15 至 +28Vdc(最大值 32Vdc)
    - 绝对最大额定值:过压保护:+3.8 至 +24Vdc(最大值 32Vdc)
    - 高电平输出电压:最小 4.65Vdc(沉没输出不适用)
    - 低电平输出电压:最大 0.4V@20mA
    - 输出电流:最大 20mA(持续导通状态)
    - 电流消耗:低温度下 1.6 至 5.2mA,高温度下 12.0 至 17.0mA
    - 开关速度:最高可达 10kHz
    - 工作温度范围:-40℃ 至 +100℃

    产品特点和优势


    - 磁性位置传感器:提供数字、锁存或可编程模拟类型
    - 多种灵敏度选择:中、高或可编程灵敏度
    - 三线或二线输出:适应不同需求
    - 振动防护:最大 50g @ 50-2,000Hz
    - 冲击防护:最大 150g @ 11ms 半正弦波
    - 反向/过电压保护:确保设备安全
    - 内置温度补偿:确保稳定性能
    - 高速切换:最高可达 10kHz
    - 长寿命:可操作达 200 亿次
    - 不受恶劣环境影响

    应用案例和使用建议


    - 位置和限位感应:适用于需要精确定位的应用
    - 转速测量:可用于电机控制和机械监控
    - 无刷直流电机换向:确保高效运行
    - 流量计测量:提供精确流速数据
    - 角度传感:适用于需要角度测量的应用
    使用建议:
    - 在需要高精度时,可以选择更高灵敏度型号(如 3M 或 3H)。
    - 考虑实际工作环境,选择合适的电缆长度和连接器类型。
    - 确保正确的电路连接,特别是在两线版本中,使用拉起电阻(如 Rpu)来避免电流过载。

    兼容性和支持


    - 兼容性:可与其他标准电气设备兼容
    - 支持:Littelfuse 提供详细的技术支持文档和定制服务,可根据客户需求调整电缆长度或增加特殊连接器。

    常见问题与解决方案


    1. 传感器不响应:检查电源电压是否符合要求,确保没有反向连接。
    2. 信号不稳定:增加外部电容(如 Cn)以增强瞬态抑制。
    3. 电流过大:正确设置拉起电阻(Rpu),确保电流在允许范围内。

    总结和推荐


    55140 Miniature Flange Mounting Hall Effect Sensor 是一款性能优越、灵活多变的传感器。它不仅具备高速切换能力和长寿命,还能够在恶劣环境下稳定工作。凭借其多功能性和广泛的应用场景,该传感器是工业自动化、机器人技术以及机电一体化等领域不可或缺的选择。强烈推荐在需要高性能位置传感解决方案的应用中使用该产品。

55140-3M-05-A参数

参数
最大工作供电电压 24V
轴类型 -
输出类型 Digital
最小工作供电电压 2.7V
分辨率 -
最大输出电流 20mA
感应范围 -
最大供电电流 -
典型带宽 -
长*宽*高 23mm*14mm*6mm
安装方式 导线安装
应用等级 工业级
零件状态 在售
包装方式 盒装

55140-3M-05-A厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

55140-3M-05-A数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 霍尔传感器 LITTELFUSE 55140-3M-05-A 55140-3M-05-A数据手册

55140-3M-05-A封装设计

查看详情并下载
Symbol
Footprint
3D Model
