ATS19520LSNBTN-RSWHPYU

产品分类: 霍尔传感器
产品描述: Digital 4V 24V SIP 通孔安装,黏合安装
供应商型号: 3107567
供应商: 海外现货
标准整包数: 1

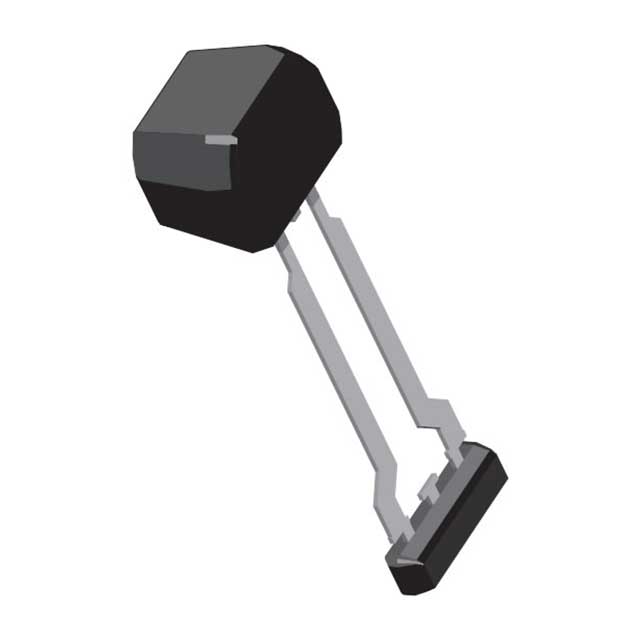

ALLEGRO MICROSYSTEMS 霍尔传感器 ATS19520LSNBTN-RSWHPYU

ATS19520LSNBTN-RSWHPYU概述


    产品简介




    ATS19520是一款先进的霍尔效应集成传感器IC,专为测量旋转铁磁目标的速度和方向而设计。该传感器采用集成的背磁体,能够在振动和高动态气隙环境中提供稳定的输出。ATS19520不仅具有高振动免疫力,而且内置了智能算法,能够有效地消除干扰性的共模磁场。这种传感器广泛应用于汽车安全系统、传动系统和其他需要精确速度和方向检测的应用场合。


    技术参数




    - 输入电压范围: 4V到24V
    - 反向供电电流: -10mA(VCC = VRCC(max))
    - 低功耗状态电流: 5.9mA到7mA
    - 高功耗状态电流: 12mA到14mA
    - 脉冲宽度:
    - 向前旋转: 38μs到52μs
    - 反向旋转: 76μs到104μs
    - 非方向脉冲: 153μs到180μs
    - 最高工作频率:
    - 向前旋转: 0到12kHz
    - 反向旋转: 0到7kHz
    - 非方向脉冲: 0到4kHz
    - 绝对最大额定值:
    - 供电电压(VCC): 28V
    - 最大接合温度(TJ(max)): 165°C
    - 工作环境温度范围: -40°C到150°C
    - 存储温度范围: -65°C到170°C


    产品特点和优势




    ATS19520的主要优势在于其强大的抗振动能力和高度的可靠性能。通过SolidSpeed Digital Architecture™技术,传感器能够有效地处理动态变化的空气间隙,并具备出色的EMC性能。此外,该传感器提供了多种输出协议选项,以适应不同的应用需求。其独特的自诊断功能确保了系统的安全性,符合ISO 26262:2011 ASIL B标准,增强了在汽车安全相关系统中的适用性。


    应用案例和使用建议




    ATS19520广泛应用于汽车传动系统中,例如自动变速箱、差速器和齿轮箱。传感器可以通过检测齿轮齿的位置来测量转速和方向,这对于实现精准的车辆控制至关重要。建议在使用ATS19520时,确保其安装位置正确,并且远离可能产生强磁场干扰的其他电子设备。此外,根据具体的应用场景选择合适的输出脉冲宽度和工作频率设置,可以提高系统的响应速度和精度。


    兼容性和支持




    ATS19520与市场上大多数微控制器和控制系统具有良好的兼容性。它可以通过简单的两线电流源输出协议进行通信,这使得与其他电子元件的集成变得简单高效。Allegro Microsystems公司提供了详尽的技术支持文档和工具,帮助用户更好地理解和使用这款传感器。对于需要定制化编程或特殊配置的客户,可联系Allegro的销售团队进行咨询。


    常见问题与解决方案




    - Q: 为什么在高振动环境下会出现输出不准确的情况?
    - A: 这可能是由于未正确配置或选用了不适合的输出模式。建议检查输出模式设置,并考虑启用高振动免疫模式。此外,确保传感器周围没有强烈的外部磁场干扰。

    - Q: 输出信号出现异常抖动怎么办?
    - A: 检查传感器的电源电压和接地连接是否稳定。确保连接良好并且没有过大的噪声干扰。如果问题仍然存在,可能需要重新校准传感器。

    - Q: 如何确认传感器处于正确的方向模式?
    - A: 通过观察输出信号的脉冲宽度来判断。向前旋转的脉冲宽度通常比向后旋转的脉冲宽度要短。参考传感器的技术手册来确定正确的脉冲宽度。


    总结和推荐




    ATS19520是一款专为严苛应用环境设计的高性能霍尔效应传感器。凭借其卓越的抗振动能力、宽广的工作温度范围和强大的EMC性能,该传感器非常适合用于汽车传动系统等对精度要求极高的场合。强烈推荐在需要精确测量速度和方向的场景中使用ATS19520。总体来说,ATS19520具备很高的市场竞争力,是值得信赖的选择。

ATS19520LSNBTN-RSWHPYU参数

参数
输出类型 Digital
轴类型 -
最大输出电流 -
最大工作供电电压 24V
分辨率 -
感应范围 -
典型带宽 -
最大供电电流 -
最小工作供电电压 4V
通用封装 SIP
安装方式 通孔安装,黏合安装
零件状态 在售
包装方式 卷带包装

ATS19520LSNBTN-RSWHPYU厂商介绍

Allegro MicroSystems是一家全球领先的半导体公司,专注于开发、制造和销售高性能的传感器和控制器解决方案。公司的产品广泛应用于汽车、工业、消费电子和物联网等领域。

Allegro MicroSystems的主营产品主要分为以下几类:

1. 电机控制:包括电机驱动器、电机控制器和电机传感器等,用于控制电机的运行。

2. 电源管理:包括电源转换器、电源管理芯片等,用于提高电源效率和稳定性。

3. 传感器:包括磁传感器、电流传感器、位置传感器等,用于检测和测量各种物理量。

4. 无线通信:包括无线通信芯片和模块,用于实现设备间的无线连接和通信。

Allegro MicroSystems的优势在于:

1. 技术创新:公司拥有强大的研发团队,不断推出创新的技术和产品。

2. 产品性能:产品具有高性能、高可靠性和高稳定性,满足各种应用需求。

3. 定制服务:公司提供定制化的解决方案,满足客户的特定需求。

4. 全球布局:公司在全球范围内设有研发、生产和销售网络,为客户提供便捷的服务。

ATS19520LSNBTN-RSWHPYU数据手册

厂牌 PDF简要描述 下载
ALLEGRO MICROSYSTEMS 霍尔传感器 ALLEGRO MICROSYSTEMS ATS19520LSNBTN-RSWHPYU ATS19520LSNBTN-RSWHPYU数据手册

ATS19520LSNBTN-RSWHPYU封装设计

查看详情并下载
Symbol
Footprint
3D Model
