103SR13A-3

产品分类: 霍尔传感器
厂牌: HONEYWELL
产品描述: Digital,Open Collector 4.5V 10A 20mA 24V 导线安装,螺纹安装 25.4mm*469μm*469μm
供应商型号: 103SR13A-3
供应商: Master
标准整包数: 1

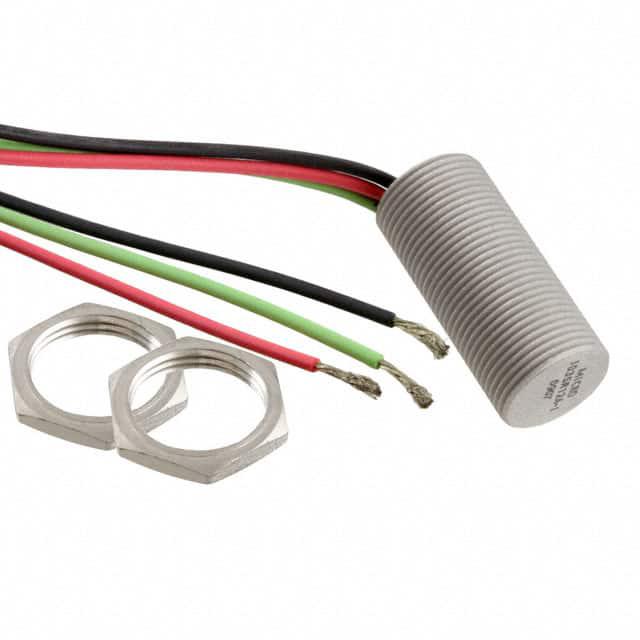

HONEYWELL 霍尔传感器 103SR13A-3

103SR13A-3概述


    产品简介


    Solid State Sensors 103SR系列数字位置传感器是由Honeywell Sensing and Control公司生产的一款高精度电子元器件。这款传感器主要用于测量和控制物体的位置变化,广泛应用于工业自动化、机器人技术、医疗器械以及各种需要精确位置监测的场合。传感器具有坚固耐用的设计,采用密封铝合金外壳,满足NEMA 3、3R、3S、4、12和13的要求,能够在恶劣环境下可靠工作。

    技术参数


    - 供电电压:4.5 VDC 至 5.5 VDC(103SR11A-1);6 VDC 至 24 VDC(其余型号)
    - 最大电流消耗:4 mA(103SR11A-1);10 mA(其余型号)
    - 输出类型:电流源或电流沉输出(具体取决于型号)
    - 最大输出电压:(Vs-1.5) V(具体取决于型号)
    - 最大输出电流:20 mA
    - 磁性类型:单极(103SR11A-1至103SR14A-1);双极(103SR17A-1至103SR18-1)
    - 操作点(磁通量):735 G(103SR11A-1);495 G(103SR12A-1);475 G(103SR13A-1);495 G(103SR17A-1);180 G(103SR18-1)
    - 最小释放点(磁通量):25 G(103SR11A-1);120 G(103SR12A-1);135 G(103SR13A-1);200 G(103SR17A-1);-180 G(103SR18-1)

    产品特点和优势


    - 多功能输出选项:提供电流源和电流沉输出选项,适用于不同的应用需求。
    - 坚固耐用:采用密封铝合金外壳,符合NEMA 3、3R、3S、4、12和13标准,适应多种恶劣环境。
    - 可调安装:具备可调安装功能,方便根据不同场景进行调整。
    - 高性能磁性传感器:可根据不同型号支持单极或双极磁性,以实现精准位置检测。

    应用案例和使用建议


    应用案例:
    - 工业自动化:用于生产线上的物料定位系统,确保生产过程的连续性和准确性。
    - 医疗器械:可用于手术机器人,提高手术精度和安全性。
    使用建议:
    - 电源选择:根据具体的应用需求选择合适的供电电压范围。
    - 连接线缆:建议选择更耐用的线缆类型(如Type 2),以增强产品的抗干扰能力和使用寿命。

    兼容性和支持


    - 兼容性:该传感器可以与其他标准接口兼容,适用于大多数控制系统。
    - 支持和服务:Honeywell Sensing and Control提供详尽的技术文档和在线支持服务,帮助用户快速解决问题。

    常见问题与解决方案


    1. 问题:传感器输出信号不稳定。
    - 解决方案:检查供电电压是否在规定范围内,并确认接地良好。
    2. 问题:传感器无法正确启动。
    - 解决方案:确认磁体是否正确放置,并检查传感器的接线是否有误。
    3. 问题:传感器工作温度超出规定范围。
    - 解决方案:考虑选用耐温范围更广的传感器型号。

    总结和推荐


    Solid State Sensors 103SR系列数字位置传感器是一款集高精度、坚固耐用和多功能输出于一身的优秀电子元器件。它适用于多种工业应用,尤其适合需要精确位置监测的场景。产品具有多种磁性类型和输出选项,能够满足不同用户的需求。如果您正在寻找一款可靠性强且易于集成的传感器,Honeywell的103SR系列是一个非常值得考虑的选择。强烈推荐使用。

103SR13A-3参数

参数
最大输出电流 20mA
最大供电电流 10A
感应范围 -
输出类型 Digital,Open Collector
轴类型 -
典型带宽 -
分辨率 -
最小工作供电电压 4.5V
最大工作供电电压 24V
长*宽*高 25.4mm*469μm*469μm
安装方式 导线安装,螺纹安装
零件状态 在售
包装方式 散装

103SR13A-3厂商介绍

Honeywell是一家全球领先的多元化科技公司,成立于1906年,总部位于美国新泽西州。公司主要产品涵盖**产品和服务、楼宇技术、性能材料和技术、安全和生产力解决方案等领域。

1. **产品和服务:提供**制造、维护、运营所需的产品和服务,包括**电子设备、飞行控制系统、发动机等。

2. 楼宇技术:提供智能家居、楼宇自动化、安全系统等解决方案,提高能效和舒适度。

3. 性能材料和技术:生产特种化学品、高性能材料、过程控制技术等,广泛应用于石油化工、环保、医疗等领域。

4. 安全和生产力解决方案:提供个人防护装备、工业安全解决方案、供应链管理等,提高企业安全和效率。

Honeywell的优势在于:

1. 创新能力:持续投入研发,拥有大量专利技术,引领行业发展。

2. 全球布局:业务遍及全球,拥有强大的供应链和客户网络。

3. 多元化产品:产品覆盖多个领域,满足不同市场需求,降低业务风险。

4. 品牌影响力:作为全球知名企业,拥有良好的品牌声誉和客户信任。

103SR13A-3数据手册

厂牌 PDF简要描述 下载
HONEYWELL 霍尔传感器 HONEYWELL 103SR13A-3 103SR13A-3数据手册
