A1363LKTTN-1-T

产品分类: 霍尔传感器
产品描述: 120KHz 4.5V 15mA 10mA 5.5V 单轴 SIP-4 通孔安装,黏合安装 5.21mm*1mm*3.43mm
供应商型号: 14M-A1363LKTTN-1-T
供应商: 云汉优选
标准整包数: 1

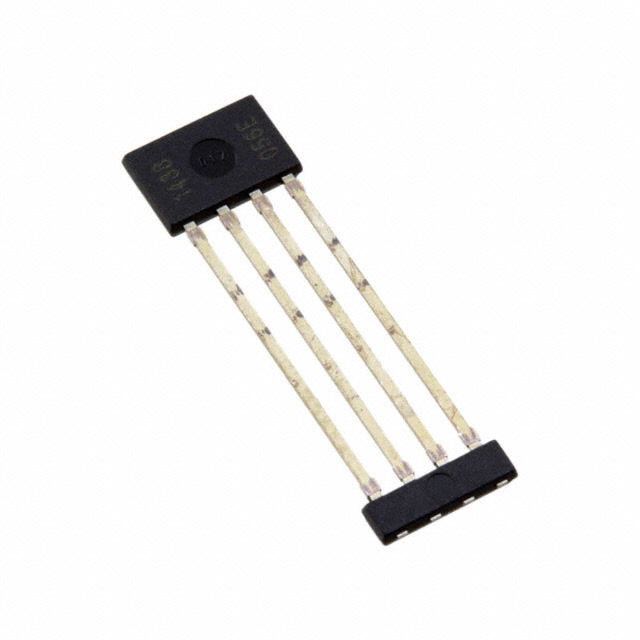

ALLEGRO MICROSYSTEMS 霍尔传感器 A1363LKTTN-1-T

A1363LKTTN-1-T概述

    高精度低噪声可编程线性霍尔效应电流传感器IC A1363

    1. 产品简介


    Allegro™ A1363 是一款高精度、高分辨率的可编程线性霍尔效应电流传感器集成电路(IC)。它专门设计用于在不牺牲带宽的情况下实现高度准确性和分辨率。这款传感器适用于混合动力汽车逆变器、DC-DC转换器以及电动助力转向(EPS)等多种应用场合。

    2. 技术参数


    A1363 的技术规格如下:
    - 供电电压范围: 4.5 V 至 5.5 V
    - 最大负载电流: 10 mA
    - 最大输出电压: 25 V
    - 带宽: 120 kHz(典型值)
    - 内部温度补偿: 典型值为±1%(在整个操作温度范围内)
    - 灵敏度范围: 0.6 mV/G 至 14 mV/G
    - 存储温度范围: -65°C 至 165°C
    - 最大工作温度: -40°C 至 150°C
    - 封装形式: 4-pin SIP(单列直插式封装)

    3. 产品特点和优势


    - 独特的温度补偿技术: 采用工厂预编程的 EEPROM 温度补偿技术,确保在全工作温度范围内的稳定性和准确性。
    - 可编程灵敏度和零场输出电压: 用户可以通过编程 VCC 和输出引脚来配置灵敏度和零场输出电压,以优化最终应用性能。
    - 高灵敏度霍尔元件: 采用先进的霍尔元件技术,实现了极低噪声和高分辨率。
    - 高带宽: 利用专有的封装技术和斩波稳定技术,实现了 120 kHz 的带宽。
    - 高可靠性: 内置开路检测和短路诊断能力,适合汽车应用。

    4. 应用案例和使用建议


    - 混合动力汽车逆变器: A1363 可以监测逆变器中的电流,从而提高系统的能效和稳定性。
    - DC-DC 转换器: 在 DC-DC 转换器中,A1363 通过提供精确的电流测量来提高电源管理的效率。
    - 电动助力转向系统: A1363 可以实时监测电动助力转向系统中的电流,确保车辆在各种驾驶条件下的安全和舒适性。
    使用建议:
    - 确保传感器安装在稳定的环境中,避免机械应力和极端温度的影响。
    - 使用高质量的去耦电容连接到 VCC 和 GND,以减少噪声干扰。
    - 配置合适的灵敏度和零场输出电压,以适应不同的应用场景需求。

    5. 兼容性和支持


    - 兼容性: A1363 可与现有的电子控制系统无缝集成,适用于多种电子设备。
    - 支持: Allegro 提供详尽的技术文档和专业的技术支持服务,确保用户能够充分利用其性能。

    6. 常见问题与解决方案


    - 问题: 输出信号不稳定。
    - 解决方案: 检查供电电压是否稳定,并确认去耦电容的正确连接。
    - 问题: 传感器输出异常。
    - 解决方案: 确认温度传感器和温度补偿设置是否正确。
    - 问题: 灵敏度过低。
    - 解决方案: 调整 VCC 和输出引脚上的编程设置,以优化灵敏度。

    7. 总结和推荐


    综上所述,Allegro A1363 是一款出色的高精度低噪声可编程线性霍尔效应电流传感器。它具备广泛的适用性和卓越的性能,非常适合于汽车、工业控制和其他需要精确电流检测的应用场合。强烈推荐在这些领域中使用 A1363,以实现最佳的系统性能。

A1363LKTTN-1-T参数

参数
最大供电电流 15mA
轴类型 单轴
分辨率 -
最大工作供电电压 5.5V
最大输出电流 10mA
最小工作供电电压 4.5V
输出类型 -
感应范围 -
典型带宽 120KHz
长*宽*高 5.21mm*1mm*3.43mm
通用封装 SIP-4
安装方式 通孔安装,黏合安装
应用等级 汽车级
零件状态 在售
包装方式 散装,卷带包装

A1363LKTTN-1-T厂商介绍

Allegro MicroSystems是一家全球领先的半导体公司,专注于开发、制造和销售高性能的传感器和控制器解决方案。公司的产品广泛应用于汽车、工业、消费电子和物联网等领域。

Allegro MicroSystems的主营产品主要分为以下几类:

1. 电机控制:包括电机驱动器、电机控制器和电机传感器等,用于控制电机的运行。

2. 电源管理:包括电源转换器、电源管理芯片等,用于提高电源效率和稳定性。

3. 传感器:包括磁传感器、电流传感器、位置传感器等,用于检测和测量各种物理量。

4. 无线通信:包括无线通信芯片和模块,用于实现设备间的无线连接和通信。

Allegro MicroSystems的优势在于:

1. 技术创新:公司拥有强大的研发团队,不断推出创新的技术和产品。

2. 产品性能:产品具有高性能、高可靠性和高稳定性,满足各种应用需求。

3. 定制服务:公司提供定制化的解决方案,满足客户的特定需求。

4. 全球布局:公司在全球范围内设有研发、生产和销售网络,为客户提供便捷的服务。

A1363LKTTN-1-T数据手册

厂牌 PDF简要描述 下载
ALLEGRO MICROSYSTEMS 霍尔传感器 ALLEGRO MICROSYSTEMS A1363LKTTN-1-T A1363LKTTN-1-T数据手册

A1363LKTTN-1-T封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 17.9494
10+ ¥ 16.0853
30+ ¥ 14.1237
100+ ¥ 13.7314
300+ ¥ 13.2057
1000+ ¥ 12.821
库存: 3829
起订量: 1 增量: 2000
交货地:
最小起订量为:1
合计: ¥ 17.94
