首页  >  产品百科  >  55140-AP-02-A

55140-AP-02-A

产品分类: 霍尔传感器
厂牌: LITTELFUSE
产品描述: Analog 4.5V 1mA 5.5V 导线安装 25.5mm*11mm*3mm
供应商型号: F10865-ND
供应商: Digi-Key
标准整包数: 1
LITTELFUSE 霍尔传感器 55140-AP-02-A

55140-AP-02-A概述

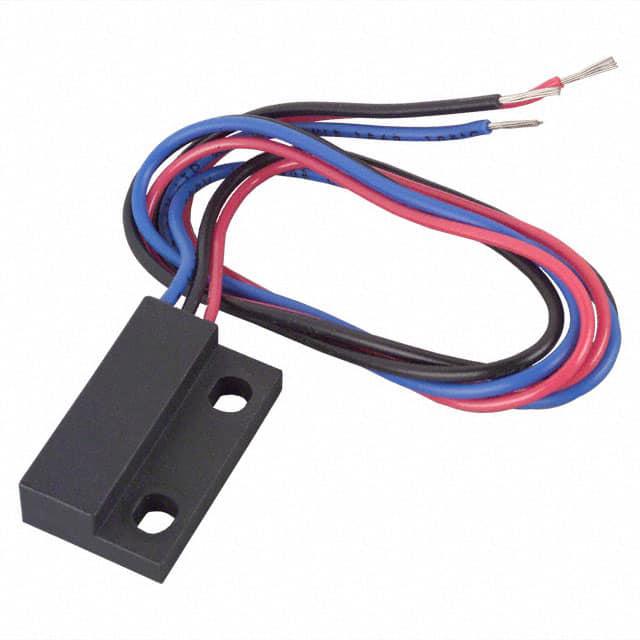

    # 55140 Miniature Flange Mounting Hall Effect Sensor

    产品简介


    55140 系列是小尺寸的安装式霍尔效应传感器,占用仅 3.22 cm²(0.500 in²)的电路板空间。它提供数字输出和可编程模拟输出两种类型,适用于多种应用场合。此传感器采用独特的设计,既可以通过螺丝固定也可以通过粘合剂固定,具有高达 28 Vdc 和 20 mA 的开关能力。传感器具备灵敏度、电缆长度和连接器选项的选择灵活性,使其在不同的应用场景中表现出色。

    技术参数


    电气规格
    | 项目 | 规格 |

    | 供电电压 | +3.75 至 +24 Vdc |
    | 过压保护 | -15 至 +28 Vdc |
    | 高电平输出电压(最小值) | 4.65 Vdc |
    | 低电平输出电压(最大值) | 0.35 Vdc @ 20 mA |
    | 输出电流(连续) | 最大 20 mA |
    | 工作温度范围 | -40 至 +100°C |
    | 开关速度 | 10 kHz |
    机械规格
    | 尺寸 | 规格(单位:毫米) |

    | 整体尺寸 | 23.00 x 14.00 x 7.50 (0.906 x 0.551 x 0.295) |
    | 敏感区域 | 3.20 x 3.81 典型值 |
    | 槽口 | 0.12 x 0.150 中心 |
    | 检测距离 | 13.5 mm (.531")(典型值)|

    产品特点和优势


    55140 系列具备以下特点和优势:
    - 可以作为位置或限位传感器使用,适用于旋转速度测量、无刷直流电机换向和流量计量等多种应用场景。
    - 提供三种霍尔选项:二极管类型、高灵敏度和可编程模拟。
    - 长寿命,可进行高达 200 亿次操作。
    - 支持宽泛的工作温度范围,能在 -40 至 +100°C 环境中稳定工作。
    - 具备高开关速度(可达 10 kHz),适合快速响应的应用。

    应用案例和使用建议


    55140 系列传感器常用于汽车、工业控制、家用电器等领域。例如,在汽车行业中,它可以用于车门和尾门的开闭检测。在家电领域,可用于洗衣机、冰箱等设备的电机控制和状态监测。
    为了确保最佳性能和延长使用寿命,建议根据具体应用场景选择合适的电缆长度和连接器类型。此外,为提高抗干扰能力,可以在输入端添加适当的瞬态抑制电容,并在需要时添加上拉电阻。

    兼容性和支持


    55140 系列传感器可以与大多数标准工业电子设备兼容。若需对电缆长度或连接器类型进行定制修改,可直接联系 Littelfuse 获得技术支持。此外,Littelfuse 提供完善的售后服务和技术支持,确保用户在使用过程中获得帮助。

    常见问题与解决方案


    1. 问题:传感器在启动时频繁跳动。
    - 解决方案:检查电源电压是否稳定,确认是否达到绝对额定值。可以考虑添加上拉电阻以稳定信号。
    2. 问题:传感器信号输出不稳定。
    - 解决方案:检查外部电磁干扰情况,尝试屏蔽传感器周围的干扰源,或添加瞬态抑制电容。
    3. 问题:传感器无法正常工作在指定温度范围内。
    - 解决方案:确认传感器的工作温度范围,确保其在正常操作温度范围内运行。必要时可联系 Littelfuse 获取进一步的技术支持。

    总结和推荐


    55140 系列微型安装式霍尔效应传感器凭借其小巧的体积、多功能性和出色的稳定性,成为众多应用场合的理想选择。无论是汽车、工业还是消费电子产品领域,它都能提供可靠的检测性能和长寿命的操作保障。考虑到其出色的特性和广泛的应用范围,我们强烈推荐使用 55140 系列传感器。如果您对具体应用有任何疑问,欢迎随时联系 Littelfuse 获取专业的技术支持。

55140-AP-02-A参数

参数
最大供电电流 -
感应范围 -
最大工作供电电压 5.5V
典型带宽 -
最大输出电流 1mA
输出类型 Analog
分辨率 -
轴类型 -
最小工作供电电压 4.5V
长*宽*高 25.5mm*11mm*3mm
安装方式 导线安装
零件状态 在售
包装方式 盒装,散装

55140-AP-02-A厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

55140-AP-02-A数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 霍尔传感器 LITTELFUSE 55140-AP-02-A 55140-AP-02-A数据手册

55140-AP-02-A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 15.2388 ¥ 128.7679
5+ $ 14.377 ¥ 120.3172
10+ $ 11.9808 ¥ 100.2643
25+ $ 11.0822 ¥ 92.7445
50+ $ 10.7827 ¥ 90.2379
100+ $ 9.2851 ¥ 77.7048
500+ $ 8.6861 ¥ 72.6916
1000+ $ 8.2368 ¥ 68.9317
库存: 298
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 128.76
