A1363LLUTR-10-T

产品分类: 霍尔传感器
产品描述: 120KHz 4.5V 15mA 10mA 5.5V 单轴 TSSOP-8 贴片安装,黏合安装 3mm(长度)*4.4mm(宽度)
供应商型号: 620-1650-2-ND
供应商: Digi-Key
标准整包数: 4000

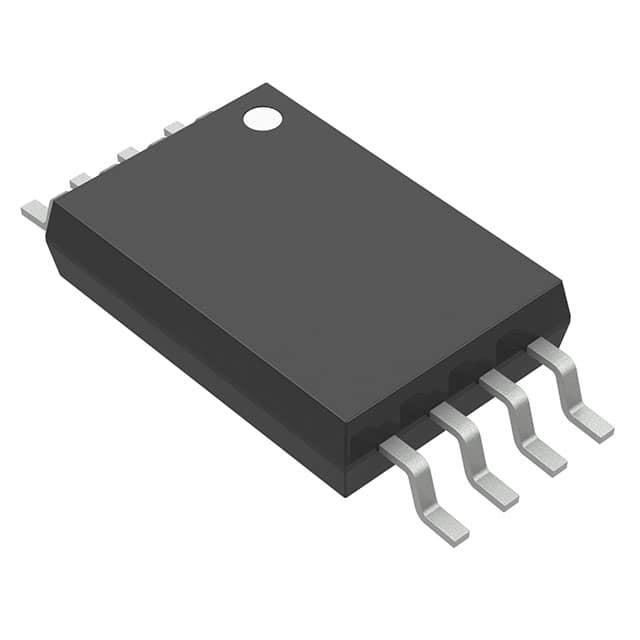

ALLEGRO MICROSYSTEMS 霍尔传感器 A1363LLUTR-10-T

A1363LLUTR-10-T概述


    产品简介


    Allegro™ A1363线性霍尔效应电流传感器IC 是一款专为高精度和高分辨率设计的设备,同时不牺牲带宽。它适用于混合动力电动汽车逆变器、直流到直流转换器以及电动助力转向(EPS)等应用。该传感器IC提供了电压输出,该输出与施加的磁场成比例。用户可以通过编程VCC和输出引脚来配置灵敏度和静场输出电压,以优化最终应用性能。

    技术参数


    - 主要技术规格:
    - 灵敏度范围:0.6至14 mV/G
    - 静场输出电压范围:约50%的供电电压(VCC)
    - 90 kHz带宽
    - 供电电压:4.5 V 至 5.5 V
    - 工作温度范围:–40°C 至 150°C
    - 性能参数:
    - 精度:典型值为1%,在整个操作温度范围内保持稳定
    - 噪声:在25°C下为1.1 mGRMS/√(Hz)
    - 输出饱和电压:高达4.7 V
    - 开路检测:通过接地引脚实现
    - 电气特性:
    - 最大供电电压:6 V
    - 最大反向供电电压:-0.1 V
    - 最大输出电压:25 V
    - 输出源电流:最大2.8 mA
    - 输出灌电流:最大10 mA
    - 工作环境:
    - 存储温度:–65°C 至 165°C
    - 最大结温:165°C
    - 热阻:145°C/W(LU封装)

    产品特点和优势


    - 先进的温度补偿技术:采用专利的分段线性插值温度补偿技术,提供在全工作温度范围内的出色准确度。
    - 客户可编程:用户可以根据需求调整灵敏度和偏移量,实现高分辨率校准。
    - 高带宽:90 kHz的带宽确保快速响应和低延迟。
    - 精确性高:温度补偿通过数字域实现,不会影响模拟信号路径。
    - 可靠性高:具备断线检测功能和输出电压钳位,提升在汽车应用中的可靠性。

    应用案例和使用建议


    应用场景:
    - 混合动力电动汽车逆变器:用于监控电流变化,提高效率和安全性。
    - 直流到直流转换器:用于监测电源稳定性,防止过载。
    - 电动助力转向系统:实时监控转向扭矩,确保安全驾驶体验。
    使用建议:
    - 在安装传感器时,应注意接地和电源引脚的正确连接,避免外部干扰。
    - 调整灵敏度和输出电压时,应根据具体应用进行编程设置,以达到最佳性能。
    - 由于传感器工作温度范围广,适用于极端环境,因此在选择安装位置时应考虑散热和密封措施。

    兼容性和支持


    - 兼容性:该传感器IC可以与多种电源管理和控制设备兼容,如微控制器和开关稳压器。
    - 支持:制造商提供详细的技术文档和在线支持,包括软件工具和开发套件,帮助用户快速上手。

    常见问题与解决方案


    1. 问:如何配置灵敏度和静场输出电压?
    - 答:通过编程VCC和输出引脚实现,具体步骤详见技术手册。

    2. 问:如何处理传感器在高温下的性能漂移?
    - 答:传感器出厂时已进行温度补偿,用户应避免更改工厂设置,以确保性能稳定。
    3. 问:传感器输出电压为何存在波动?
    - 答:可能由外部噪声引起,建议添加滤波电路并使用屏蔽电缆。

    总结和推荐


    总结:
    - 主要优点:高精度、高带宽、温度稳定性好,易于编程调整,适合复杂应用环境。

    推荐:
    - 适用于:需要高精度电流测量的应用,尤其是混合动力和电动汽车领域。
    - 总结:A1363线性霍尔效应电流传感器IC凭借其出色的性能和广泛的适用范围,在多个工业和汽车应用中展现出色表现,值得推荐使用。

A1363LLUTR-10-T参数

参数
输出类型 -
最小工作供电电压 4.5V
轴类型 单轴
最大输出电流 10mA
分辨率 -
最大供电电流 15mA
最大工作供电电压 5.5V
典型带宽 120KHz
感应范围 -
长*宽*高 3mm(长度)*4.4mm(宽度)
通用封装 TSSOP-8
安装方式 贴片安装,黏合安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

A1363LLUTR-10-T厂商介绍

Allegro MicroSystems是一家全球领先的半导体公司,专注于开发、制造和销售高性能的传感器和控制器解决方案。公司的产品广泛应用于汽车、工业、消费电子和物联网等领域。

Allegro MicroSystems的主营产品主要分为以下几类:

1. 电机控制:包括电机驱动器、电机控制器和电机传感器等,用于控制电机的运行。

2. 电源管理:包括电源转换器、电源管理芯片等,用于提高电源效率和稳定性。

3. 传感器:包括磁传感器、电流传感器、位置传感器等,用于检测和测量各种物理量。

4. 无线通信:包括无线通信芯片和模块,用于实现设备间的无线连接和通信。

Allegro MicroSystems的优势在于:

1. 技术创新:公司拥有强大的研发团队,不断推出创新的技术和产品。

2. 产品性能:产品具有高性能、高可靠性和高稳定性,满足各种应用需求。

3. 定制服务:公司提供定制化的解决方案,满足客户的特定需求。

4. 全球布局:公司在全球范围内设有研发、生产和销售网络,为客户提供便捷的服务。

A1363LLUTR-10-T数据手册

厂牌 PDF简要描述 下载
ALLEGRO MICROSYSTEMS 霍尔传感器 ALLEGRO MICROSYSTEMS A1363LLUTR-10-T A1363LLUTR-10-T数据手册

A1363LLUTR-10-T封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
4000+ $ 1.7885 ¥ 14.9672
库存: 4000
起订量: 4000 增量: 1
交货地:
最小起订量为:4000
合计: ¥ 59868.8
直接购买
加入购物车
