55110-3M-02-A

产品分类: 霍尔传感器
厂牌: LITTELFUSE
产品描述: Digital 3.8V 10mA 24V 导线安装,法兰安装 25.5mm*11mm*3mm
供应商型号: ZT-55110-3M-02-A
供应商: 海外现货
标准整包数: 1

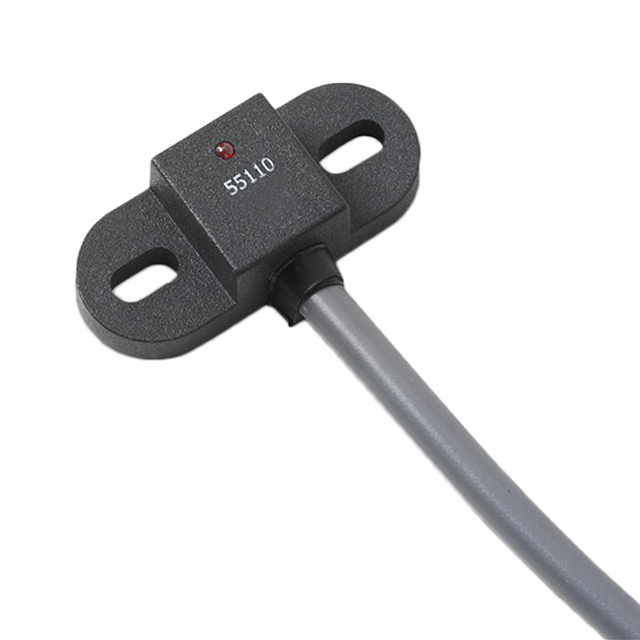

LITTELFUSE 霍尔传感器 55110-3M-02-A

55110-3M-02-A概述


    产品简介


    55110 Miniature Flange Mounting Proximity Sensor 是一种采用霍尔效应原理设计的微型法兰安装接近传感器,内置LED指示灯用于显示操作状态。该传感器外形紧凑,尺寸为34.00mm(1.339英寸)x 14.00mm(0.551英寸)x 10.00mm(0.394英寸)。该传感器支持三线制电压输出版本,并且通过法兰固定方式实现了螺钉或粘合固定,使其适用于多种严苛的工业环境。它的主要功能是位置检测和限位传感,广泛应用于磁编码器等领域。

    技术参数


    - 供电电压范围:12.5Vdc至24Vdc
    - 过压保护:-15Vdc至+32Vdc
    - 高电平输出电压:最小值为Vdd-2 @ 0.1mA
    - 低电平输出电压:最大值为0.4V @ 10mA
    - 最大输出电流:10mA
    - 最大切换速度:10kHz
    - 工作温度范围:-40°C至+85°C

    产品特点和优势


    - 高开关速度:可达10kHz,适合高频应用
    - 长寿命:高达10亿次操作
    - 视觉指示:内置LED提供操作状态的直观反馈
    - 不受恶劣环境影响:能够在静态或动态磁场中稳定工作
    - 客户可选配电缆长度和连接器类型:提供更高的灵活性和定制化选择

    应用案例和使用建议


    应用案例
    1. 位置和限位检测:传感器可以用来检测物体的位置,例如传送带上的物品检测。
    2. 磁编码器:在电机控制系统中用于测量转子位置,确保电机平稳运行。
    使用建议
    - 安装位置选择:建议将传感器安装在靠近被测物体的位置,以提高检测精度。
    - 环境防护:对于含有强磁场或极端环境的应用场合,建议使用额外的屏蔽措施或防水防尘处理。
    - 电缆长度选择:根据具体安装需求选择合适的电缆长度,避免信号衰减或干扰。

    兼容性和支持


    - 兼容性:该传感器适用于大多数标准工业设备和控制系统。
    - 厂商支持:Littelfuse公司提供了全面的技术支持和服务,包括产品咨询、故障排查和维修服务。

    常见问题与解决方案


    1. 问题:传感器工作时出现误报。
    - 解决方案:检查安装位置是否合理,确认周围环境无电磁干扰。
    2. 问题:传感器输出信号不稳定。
    - 解决方案:检查电源电压是否符合要求,确认输出端连接正确,考虑增加去耦电容。
    3. 问题:传感器使用寿命短。
    - 解决方案:确保使用过程中避免过度机械振动和温度冲击,定期检查和更换维护。

    总结和推荐


    综上所述,55110 Miniature Flange Mounting Proximity Sensor凭借其高性能、可靠性及广泛的适用性,是众多位置检测和限位传感应用的理想选择。尤其是其长达10亿次的操作寿命和高开关速度使其在高频和高精度应用中表现出色。总体来看,这款产品具有显著的市场竞争力和高性价比,值得推荐使用。

55110-3M-02-A参数

参数
典型带宽 -
最小工作供电电压 3.8V
分辨率 -
轴类型 -
最大工作供电电压 24V
感应范围 -
输出类型 Digital
最大输出电流 10mA
最大供电电流 -
长*宽*高 25.5mm*11mm*3mm
安装方式 导线安装,法兰安装
零件状态 停产
包装方式 盒装

55110-3M-02-A厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

55110-3M-02-A数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 霍尔传感器 LITTELFUSE 55110-3M-02-A 55110-3M-02-A数据手册

55110-3M-02-A封装设计

查看详情并下载
Symbol
Footprint
3D Model
