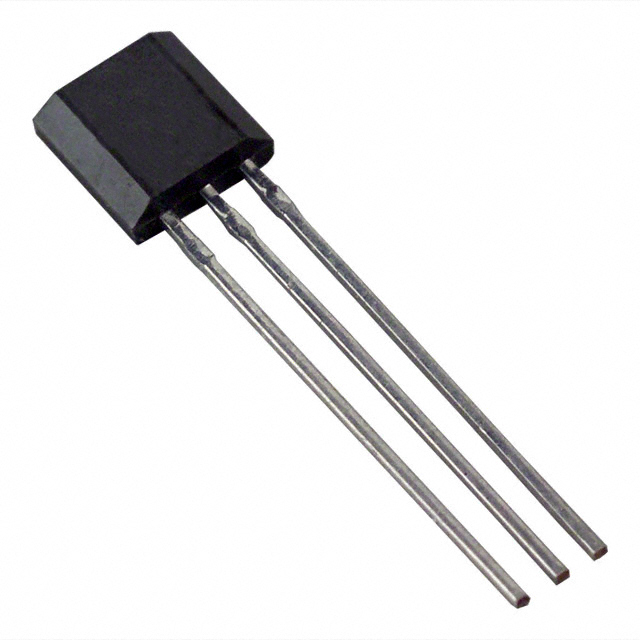

SS495B

产品分类: 霍尔传感器
厂牌: HONEYWELL
产品描述: Single轴, 霍尔效应技术, 通孔
供应商型号: 30C-SS495B TO-92S
供应商: 国内现货
标准整包数: 1
HONEYWELL 霍尔传感器 SS495B

SS495B概述

    SS490 Series Linear Hall-effect Sensor IC 技术手册解析

    产品简介


    SS490 系列是霍尼韦尔(Honeywell)推出的小型且多功能线性霍尔效应传感器集成电路,适用于各种工业和消费类应用。这些传感器利用永磁体或电磁体产生的磁场进行工作,提供比例输出电压。SS490 系列具有广泛的温度适应性,适合 -40°C 至 150°C 的工作环境。其主要用途包括电机负载监控、防篡改磁性传感器、流体控制及医疗设备中的位置检测等。

    技术参数


    SS490 系列的关键技术规格如下:
    | 参数 | 范围 | 单位 |
    |
    | 工作温度范围 | -40°C 至 150°C | °C |
    | 输出电流(源或漏) | 0.6 至 1.5 mA | mA |
    | 响应时间 | ≤3 µs | µs |
    | 工作电压范围 | 4.5 至 10.5 V | V |
    | 零伏偏移 | 2.26 至 2.74 V | V |
    | 灵敏度 | 2.3 至 5.4 mV/Gauss | mV/Gauss |
    | 磁场灵敏度漂移 | ±0.02% 至 ±0.08%/°C | %/°C |

    产品特点和优势


    SS490 系列的独特功能包括:
    - 灵活的设计:支持电流输入和输出,便于电路设计灵活性。
    - 机械应力最小化:采用四重霍尔元件设计以减少机械或热应力对输出的影响。
    - 温度补偿:内置温度补偿磁铁帮助实现 -40°C 至 150°C 的稳定运行。
    - 高精度输出:通过激光修整薄膜电阻提高输出电压的准确性。
    - 鲁棒性:支持正负高斯磁场响应,适应多种磁场方向。

    应用案例和使用建议


    SS490 系列广泛应用于工业和医疗领域。例如,在工业中用于基本电流感应、电动工具速度调整触发器等;在医疗中则用于注射泵的位置感应。为了优化性能,建议用户确保传感器安装位置远离高温或强磁场干扰区域,同时使用符合规范的焊接工艺。

    兼容性和支持


    SS490 系列与常见的 PCB 尺寸兼容,并可通过不同的封装选项满足不同应用需求。Honeywell 提供详尽的技术文档和支持服务,包括设计指南和技术咨询。

    常见问题与解决方案


    以下是用户可能遇到的一些问题及其解决方法:
    1. 输出异常
    - 原因: 可能是磁场强度不足或安装不当。
    - 解决办法: 检查磁场强度是否达到要求,并重新校准安装位置。
    2. 温度稳定性差
    - 原因: 温度超出规定范围。
    - 解决办法: 确保操作温度保持在 -40°C 至 150°C 内。

    总结和推荐


    SS490 系列凭借其高精度、高稳定性及宽广的工作温度范围,在工业自动化和医疗设备中表现出色。它不仅满足了大多数标准应用场景的需求,还提供了高度定制化的封装选择。因此,强烈推荐给需要高性能霍尔效应传感器的应用场合。无论是基础电流感应还是复杂位置检测,SS490 系列都是理想的选择。

SS495B参数

参数
感应范围 ±67mT
输出类型 -
最大工作供电电压 10.5V
典型带宽 -
分辨率 -
最大输出电流 10mA
最大供电电流 8.7mA
最小工作供电电压 4.5V
轴类型 单轴
长*宽*高 4.06mm*1.6mm*3mm
通用封装 TO-92-FLAT-3
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 散装

SS495B厂商介绍

Honeywell是一家全球领先的多元化科技公司,成立于1906年,总部位于美国新泽西州。公司主要产品涵盖**产品和服务、楼宇技术、性能材料和技术、安全和生产力解决方案等领域。

1. **产品和服务:提供**制造、维护、运营所需的产品和服务,包括**电子设备、飞行控制系统、发动机等。

2. 楼宇技术:提供智能家居、楼宇自动化、安全系统等解决方案,提高能效和舒适度。

3. 性能材料和技术:生产特种化学品、高性能材料、过程控制技术等,广泛应用于石油化工、环保、医疗等领域。

4. 安全和生产力解决方案:提供个人防护装备、工业安全解决方案、供应链管理等,提高企业安全和效率。

Honeywell的优势在于:

1. 创新能力:持续投入研发,拥有大量专利技术,引领行业发展。

2. 全球布局:业务遍及全球,拥有强大的供应链和客户网络。

3. 多元化产品:产品覆盖多个领域,满足不同市场需求,降低业务风险。

4. 品牌影响力:作为全球知名企业,拥有良好的品牌声誉和客户信任。

SS495B数据手册

厂牌 PDF简要描述 下载
HONEYWELL 霍尔传感器 HONEYWELL SS495B SS495B数据手册

SS495B封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 6.8096
100+ ¥ 5.4432
1000+ ¥ 5.04
库存: 898
起订量: 10 增量: 1000
交货地:
最小起订量为:1
合计: ¥ 6.8
直接购买
加入购物车
