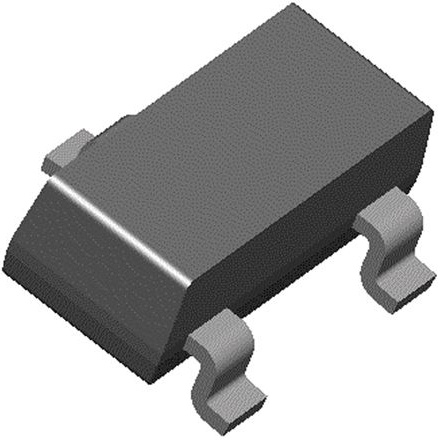

TSH188CX RFG

产品分类: 霍尔传感器
厂牌: TAIWAN SEMICONDUCTOR/台湾半导体
产品描述: 台积电, 霍尔效应传感器 , 表面贴装, 最高工作温度+125 °C
供应商型号: 9014001
供应商: 海外现货
标准整包数: 20
TAIWAN SEMICONDUCTOR/台湾半导体 霍尔传感器 TSH188CX RFG

TSH188CX RFG概述

    TSH188 Ultra High Sensitivity Hall Effect Latch 技术手册

    产品简介


    TSH188是一款超灵敏霍尔效应锁存器,特别适用于需要高温度稳定性和高可靠性的应用。该传感器通过动态偏移补偿和斩波稳定放大器来实现高精度温度性能。它集成了电压调节器、霍尔电压发生器、小信号放大器、斩波稳定电路和施密特触发器于一个硅片上。此产品可广泛应用于高温度风扇电机、三相无刷直流电机以及其他需要位置、速度和电流传感的应用场景。

    技术参数


    - 供电电压范围: 2.5V 至 24V
    - 输出饱和电压: ≤ 400 mV(@ IOUT=20mA, B>BOP)
    - 输出泄漏电流: ≤ 10 μA(@ B- 斩波频率: 69 kHz
    - 输出上升时间: 0.04 µs 至 0.45 µs
    - 输出下降时间: 0.18 µs 至 0.45 µs
    - ESD保护: HBM 4 kV
    - 磁滞: 30 G
    - 工作温度范围: -40°C 至 +125°C
    - 存储温度范围: -55°C 至 +150°C
    - 最大结温: 150°C

    产品特点和优势


    1. 高温稳定性: TSH188具有出色的温度补偿功能,保证在极端温度下的稳定运行。
    2. 低漂移: 在高温度条件下依然保持可靠的低漂移性能。
    3. 优化设计: 专门为无刷直流电机应用进行了优化。
    4. 高质量测试: 所有产品均在125°C下进行100%测试,确保质量和可靠性。
    5. 集成多种功能: 集成电压调节器、霍尔电压发生器、小信号放大器等,简化设计和安装。

    应用案例和使用建议


    应用场景:
    - 高温度风扇电机
    - 三相无刷直流电机应用
    - 速度传感
    - 位置传感
    - 电流传感
    - 转速计
    使用建议:
    - 使用外部电容(C1=10nF,C2=1nF)和电阻(R1=1kΩ)以提高电路的稳定性和响应速度。
    - 确保正确布线,避免反向电压导致的功能失效或损坏。

    兼容性和支持


    - 兼容性: TSH188可与多种电子设备和电路板无缝兼容,适用范围广。
    - 支持: 厂商提供详尽的技术支持和文档,帮助客户解决使用中的问题。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出电压异常 | 检查供电电压是否在规定范围内 |
    | 温度超出范围 | 重新调整电路或使用散热装置 |
    | 输出信号不稳定 | 检查接线是否有松动或短路 |

    总结和推荐


    TSH188是一款高性能的霍尔效应锁存器,具有高精度、低功耗、宽工作温度范围等特点,非常适合用于需要高温度稳定性的应用场景。其出色的设计和优化使得它在BLDC电机应用中表现优异。我们强烈推荐使用TSH188,特别是在需要高精度位置和速度传感的系统中。

TSH188CX RFG参数

参数
最大输出电流 50mA
最大供电电流 24mA
轴类型 -
输出类型 -
最小工作供电电压 2.5V
分辨率 -
典型带宽 -
感应范围 -
最大工作供电电压 24V
3mm(Max)
1.4mm(Max)
1.1mm(Max)
通用封装 SOT-23
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

TSH188CX RFG数据手册

厂牌 PDF简要描述 下载
TAIWAN SEMICONDUCTOR/台湾半导体 霍尔传感器 TAIWAN SEMICONDUCTOR/台湾半导体 TSH188CX RFG TSH188CX RFG数据手册
